10KV高压冷机启动方式图解

作者 明哲工作室 | 编辑 机电人脉
侵权请联系删除

#1常见启动方式

对于数据中心冷机,380V和10kV是最常见的驱动方案,当冷机电机功率大于300KW时,会优先选用10KV高压冷机,这里介绍下10KV高压冷机启动方式,常见启动方式如下:

直接启动 (LRA = 5-7倍FLA)

直接启动就是在全电压条件下直接启动电机。图1,如果冷机功率较小,可以采用直接启动。由于采用直接启动时,启动电流大,电压下降幅度较大,对供电系统有较大的冲击,图2,故在数据中心很少采用这种直接启动方法。

图1 10KV冷机直接启动方式
图2 直接启动电流可达5-7倍

电抗器降压启动(65% LRA)

电抗器启动就是在电机启动的时候串入电抗器,以限制和降低电机启动时的启动电流及电网压降,当电机运行稳定且电流达到一定值时,切除电抗器变为电机直接启动模式,如图3。最大启动电流为3-4倍额定电流,图4,由于启动过程中电机端的电压也下降,容易导致启动转矩不够,另外在启动过程中还会出现一个二次冲击的过程。

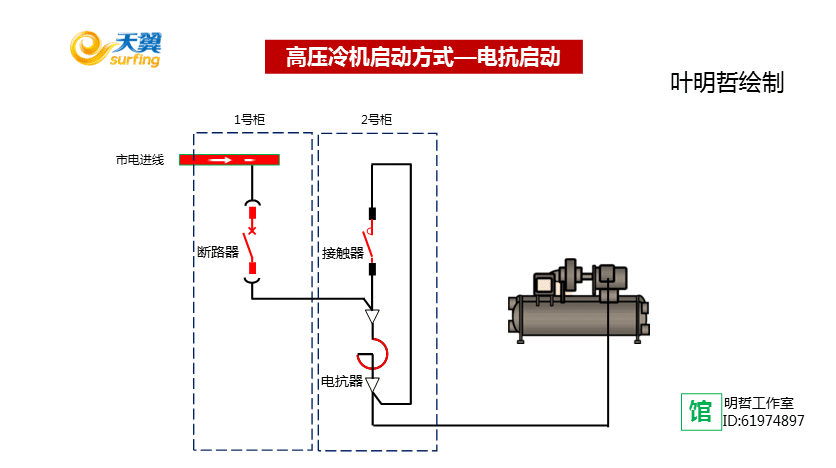

图3 10KV冷机电抗启动方式
图4 电抗启动最大电流为3-4倍

自耦变压器降压启动(65% LRA)

自耦变压器启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。待电动机启动后,再使电动机与自耦变压器脱离,从而在全压下正常运行,如图5。最大启动电流为3-4倍额定电流,图6,该方法可以按容许的启动电流和所需的启动转矩来选择自耦变压器副边的不同抽头实现降压启动。缺点是设备的体积较大,因而成本较贵。

图5 10KV冷机自耦启动方式
图6 自耦启动电流为3-4倍

高压变频启动

变频软启动就是利用可控硅元件的通断作用先把工频交流电源通过整流器转换成直流电源,然后再把直流电源递变转换成频率、电压均可控制的交流电源,供给电机,来达到平稳启动的目的,图7。变频软启动不会超过额定电流,图8,与其他启动方式相比具有很大的优越性,随着技术的发展,是最具有发展前景的高压电机启动方式。

图7 10KV变频启动
图8 变频启动电流不超额定电流

#2启动方式比较

图9 常见启动方式特点和比较
版权声明:本文来源明哲工作室,侵权请联系删除。未经许可,禁止以机电人脉编辑版本转载。
