#1施工工艺及控制要点

工艺流程

施工方法及控制要点

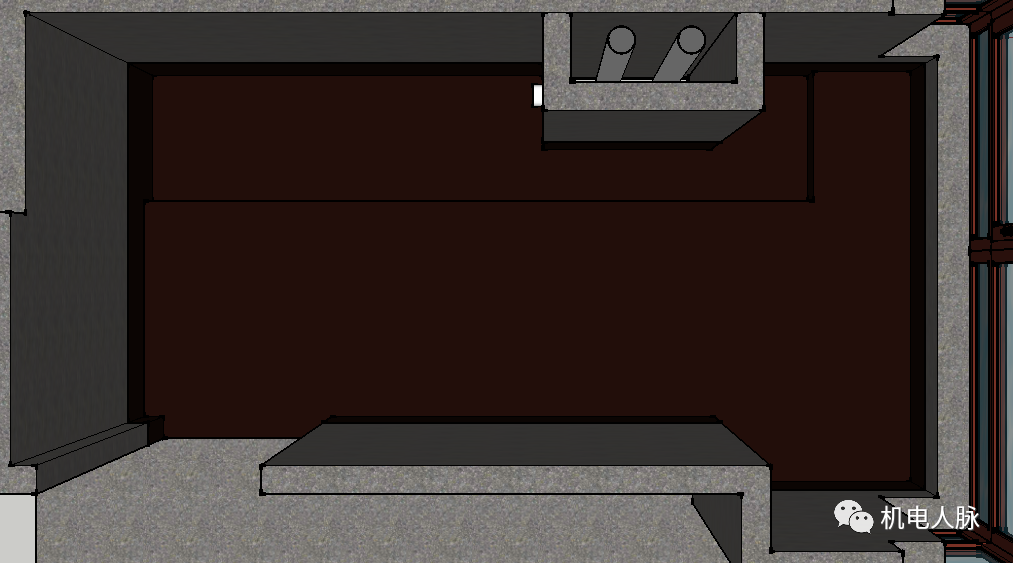

1）工作面移交：土建结构完成后涂刷结构楼板之上的第一道防水（JS涂膜），经蓄水试验合格后进行后续施工。

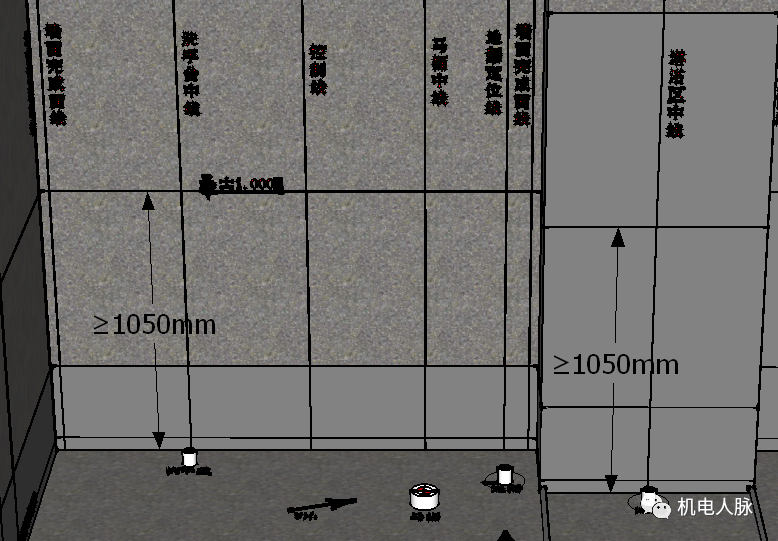

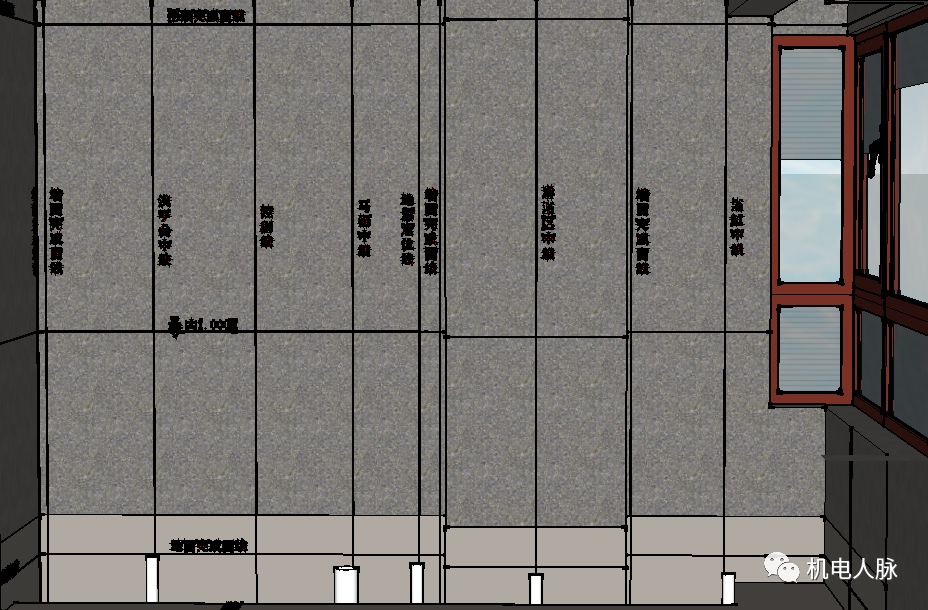

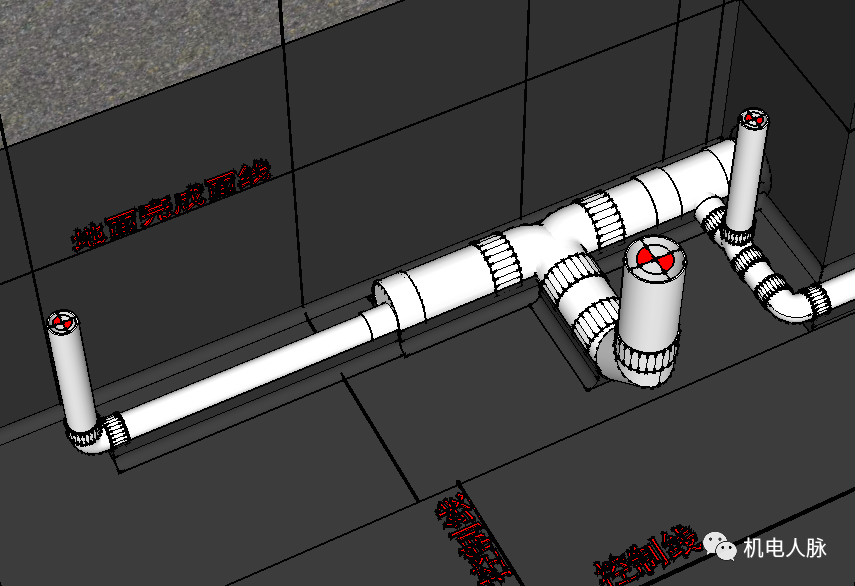

2）测量定位：项目部针对每个户型组织进行现场结构尺寸复核，确定主控尺寸，形成可以指导测量放线的图纸。根据测量放线图纸与洁具安装说明，弹放各部位墙面完成面线，确定洁具安装位置，确定给排水预留口点位，使用自喷漆进行标识。

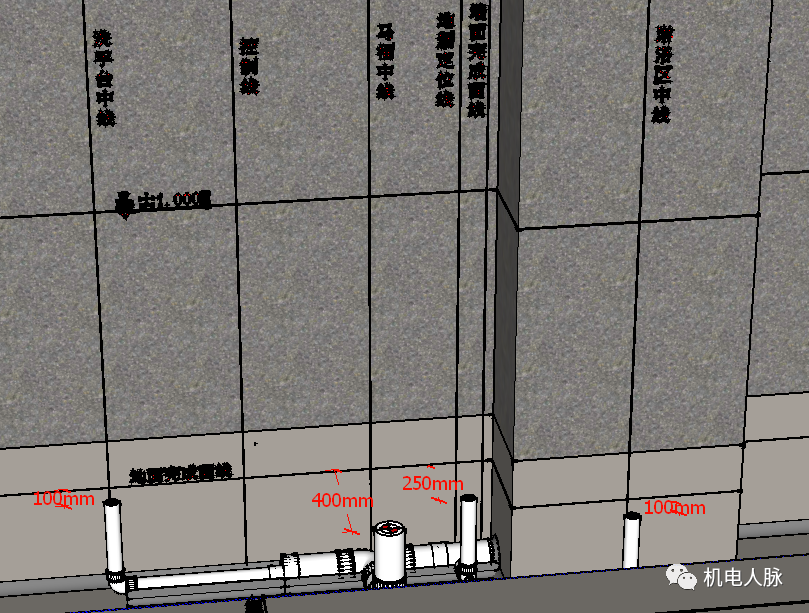

3）排水管安装：按图纸完成排水管安装，确保排水口预留位置准确无误。

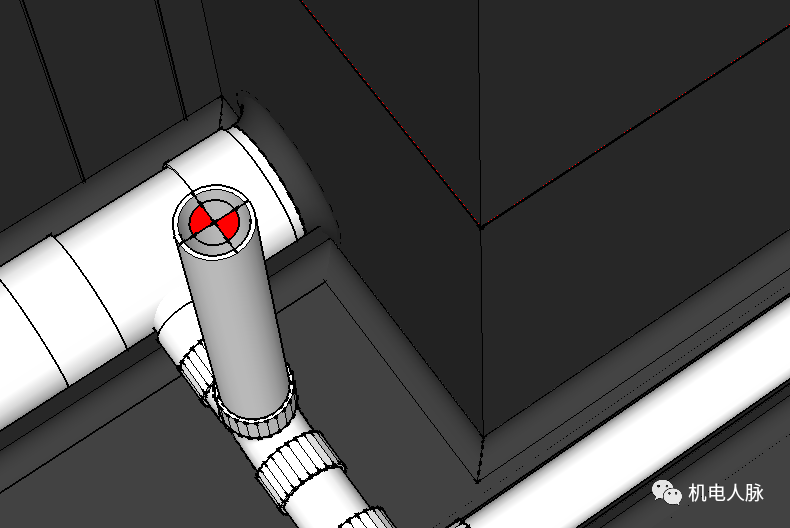

4）降板区防水修补：排水管安装完成后，对施工过程中可能造成的防水破坏进行修补，主要修补部位为：横支管出管井部位、管井墙面与结构楼板阴角部位、横支管底部较隐蔽部位。

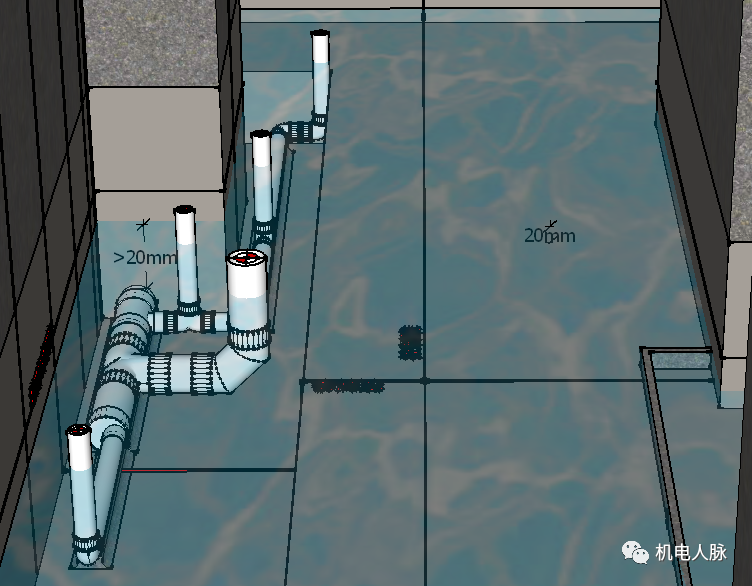

5）蓄水试验：防水修补完成后进行蓄水试验，蓄水水位应高于防水涂膜高度20mm，并覆盖完成的排水横支管管道不小于20mm。

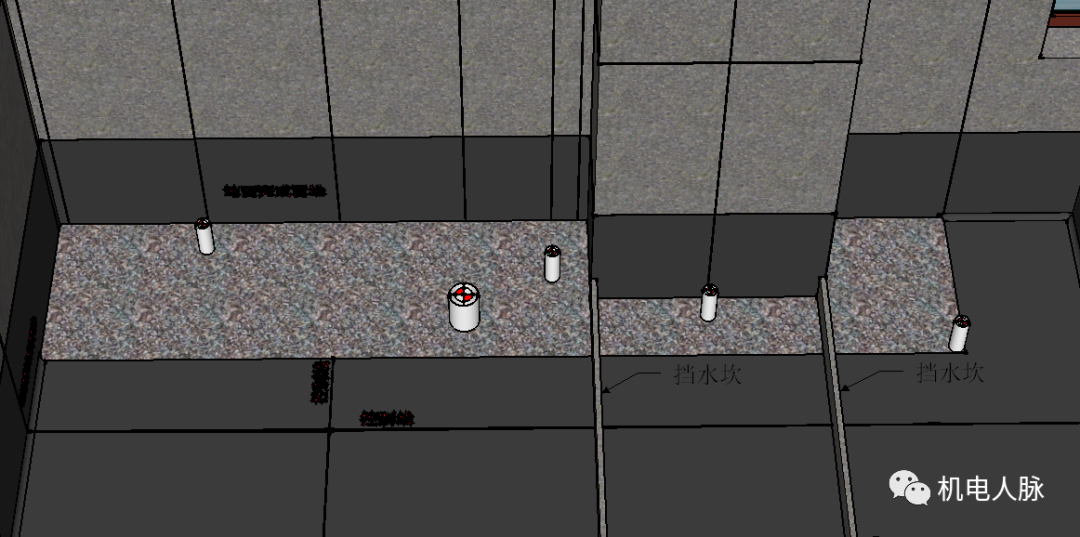

6）降板区回填：使用陶粒混凝土进行降板区回填，陶粒混凝土强度不低于C15标准，水泥、砂、陶粒配合比（质量）为1:2.4:2.4，水灰比0.55。回填时陶料混凝土应振捣密实，并注意防止因回填振捣造成的排水管位移，影响排水管口点位。回填完成后使用水泥砂浆进行抹面处理。

7）给水管安装：按图纸完成给水管安装，确保给水口预留位置准确无误。

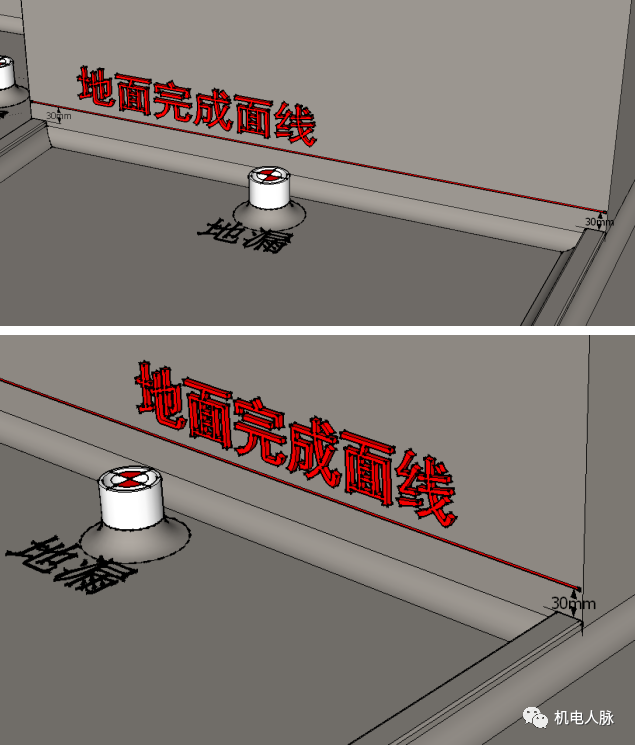

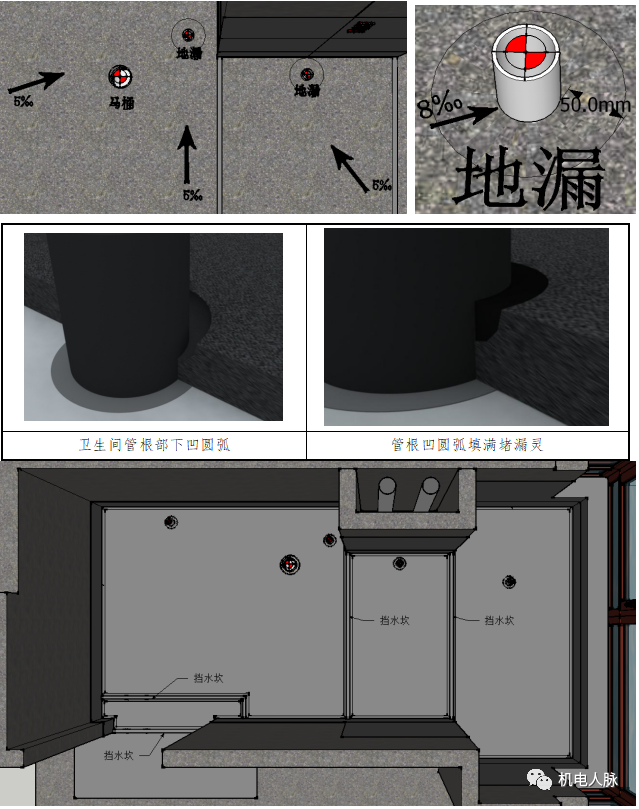

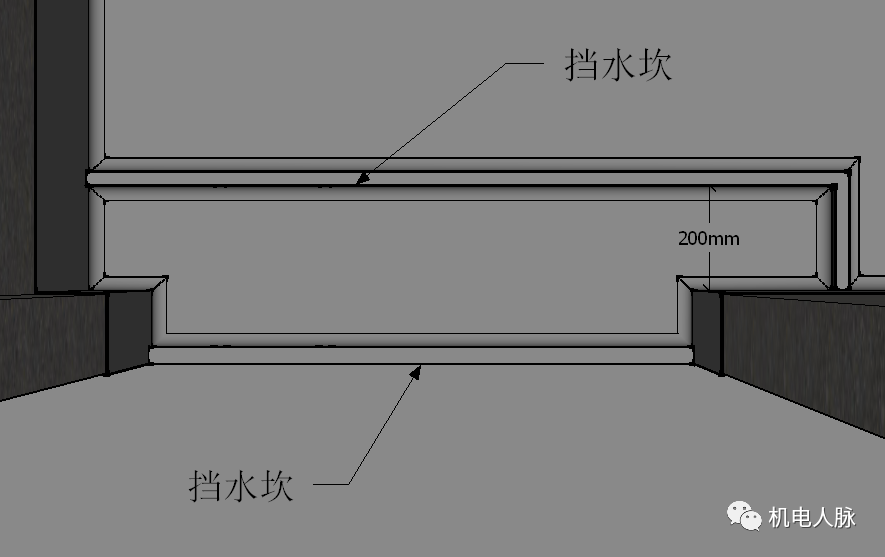

8）地面防水找平层：防水找平层完成后标高不得高于-105mm。找平层施工应做找坡处理，坡度按照5‰向地漏处排水，地漏周围50mm范围内其排水坡度应增大至8‰，地漏处标高应比地面低20mm。使用水泥砂浆对阴角、管根部位进行细部处理，所有阴角、管根部位抹半径20mm的圆弧；淋浴间四周做止水坎台，坎台位于淋浴挡水坎处，高度低于地面完成面30mm以确保镶贴不受影响；卫生间门口做两道挡水坎台，分别位于门洞外口与门洞内侧200mm位置。挡水坎的主要作用是防止面层以下砂浆层窜水导致水流外渗。

9）地面防水施工：防水施工前应将基层清扫干净，基层表面平整、坚实，无起灰、起砂、起壳及开裂等现象，涂刷防水涂料前，基层表面必须达到干燥状态。

• a．防水涂料涂刷前使用堵漏王对阴角、管根做局部加强处理；原结构地面与降板回填地面接缝处，首先涂刷一层堵漏王，再贴布做加强处理。

• b.涂刷防水：防水涂刷分3遍完成，每遍防水涂刷方向互相垂直，每层防水涂料用量约1kg/m2，最终成膜厚度不低于2mm。

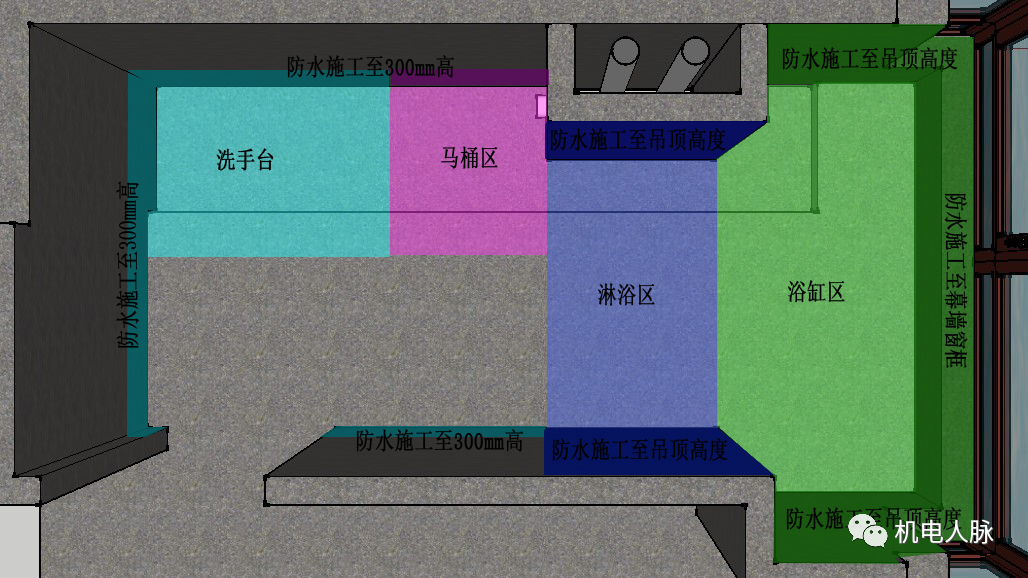

• c．地面防水上返至墙面300mm高（自地面完成面算起），涂刷墙面第二遍防水时，在涂料未干燥前涂撒中砂，以增强墙面粗糙度，保证墙面砖/石材粘接牢靠。

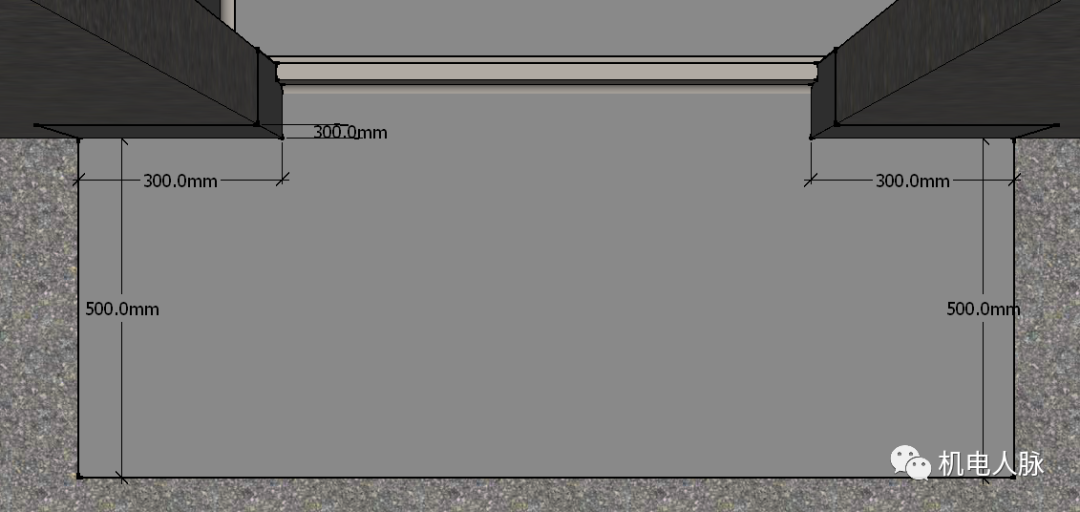

• d．防水层在门口应水平延展，且向外延展的长度不应小于500mm，向两侧延展的宽度不应小于200mm。

10）蓄水试验：防水涂膜充分干燥后进行蓄水试验，蓄水深度应不小于20mm，蓄水高度一般为30-40mm，蓄水时间不得低于24小时。

11）防水保护层施工：使用1:2水泥砂浆进行防水保护层施工，厚度约为10mm，注意防水保护层完成后的地面标高不得高于-95mm。

12）地暖及保护层施工：由地暖专业施工人员按要求完成地暖管敷设与保护层施工，地暖保护层施工完成面标高不得高于-50mm。

13）第二遍防水与保护层施工：地暖保护层施工完成后进行第二遍防水施工，施工方法与要求同第一遍防水。防水充水干燥后使用素水泥浆进行抹面保护。

以上施工完成后可进行面层镶贴施工。

#2成品保护措施

1、确定进行防水施工的房间进行封闭管理，在入户门张贴防水施工告示，在房间门设置警戒线，防水开始施工后，严禁任何非作业人员入内。

2、施工作业人员在每道工作施工时穿软质平底鞋入户，防止鞋底尖锐物品造成防水涂层破坏。

3、防水作业时须注意对已完成的给排水管道的保护，禁止敲打管道，禁止向管道内扔、倒施工废弃物料。

4、地暖施工时严禁在地面打钉，地暖管应在卫生间门口固定牢固，注意安装钢丝网片时对防水层的保护，防止钢丝网片划伤防水层。

5、防水施工完成后严禁任何人在地面、墙面开槽、打洞、打钉，如因特殊原因必须进行以上工作，应在以上工作完成后进行防水修补，并再次进行蓄水试验。

#3质量保证措施

1、防水涂料进场经项目部、监理等单位验收，并提供质量证明文件。

2、严格执行“三检制”，每道工序完成后经项目部验收后方可进行下一道工序施工。项目部做好质量评定及隐蔽工程记录，完整地做好防水工程技术资料。

3、每道防水涂料的施工必需认真仔细，顺序涂刷，涂层均匀，不得漏涂，涂层平均厚度2mm左右。

4、施工温度宜在5℃以上，直接受大风天气影响下同时不宜施工。

5、防水涂膜施工完后做好成品保护工作，在涂膜未固化前，不得踩踏，墙面涂膜固化后不得进行剔凿、打孔等破坏防水涂膜的施工。

#4质量标准

主控项目

1）涂膜防水材料的技术性能，必须符合设计要求和国家现行有关标准的规定，产品应附有出厂合格证。并在国家或市级法定检测单位检测合格。

2）涂膜厚度均匀一致，不允许有脱落、开裂、孔洞或收头不严等缺陷。

3）找平层不得有空鼓，起砂，掉皮等缺陷。检查合格后，才可进行防水层施工。

4）涂膜防水的厚度应不小于2mm。（用针入法或切块测量，抽检一间不少于三块）

5）防水层涂刷上返的高度须符合设计要求。

一般项目

• 基层应牢固，表面洁净、平整、阴阳角呈圆弧形。

• JS涂膜防水层不起泡、不流淌、平整无凹凸。涂膜防水层在阴阳角处收头圆滑。

• 涂膜防水层与基层、保护层均应粘结牢固，收边密封严实。
