工程平面图纸怎么看?
工程施工图纸分类:
1、建筑施工图(简称建施):包括总平面图、平面图、立面图、剖面图和构造详图。
2、结构施工图(简称结施):包括结构平面布置图和各构件的结构详图。
3、设备施工图(简称设施):包括给水排水、采暖通风、电气等设备的布置平面图和详图。
工程图纸分类较多,这里我们只介绍跟弱电网络综合布线系统相关的点位图和平面图。
1、点位图。用图形符号表示实际设备,用线段代表线路连接情况。

1 (2).jpg

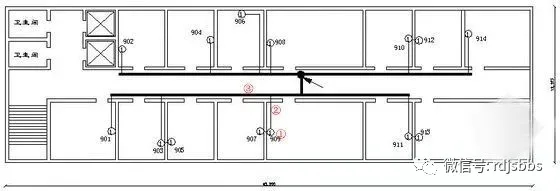

上面这张监控网络布线图①表示摄像头②表示网线③表示桥架,监控摄像头通过网线连接到交换机节点。如果你是初学者,一般只需要懂点位图能看懂施工图就可以了,这也是现场勘查中接触最多的图纸。

当然不同的设计公司出来的点位图也是不一定相同的,我们看图之前一定先看一下图例,了解图中对应的设备用什么符号表示的,就可以了。

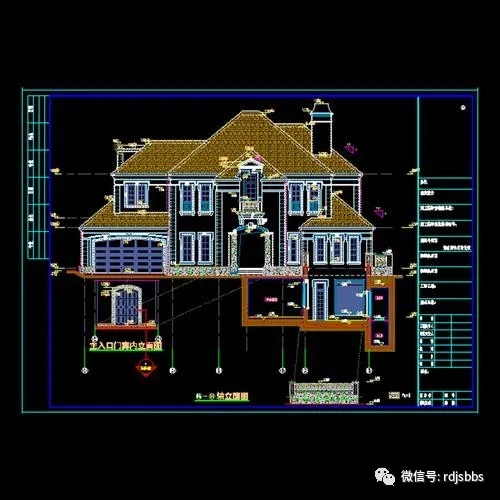

1 (3).jpg


2、平面图。建筑平面图,又可简称平面图,是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况,以水平投影方法和相应的图例所组成的图纸。

用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋后,移去上面的部分,对剩下部分向H面做正投影,所得的水平剖面图,称为建筑平面图,简称平面图。建筑平面图是建筑施工图的基本样图,它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后,对剖切面以下部分所作的水平投影图。它反映出房屋的平面形状、大小和布置;墙、柱的位置、尺寸和材料;门窗的类型和位置等。

1 (4).jpg

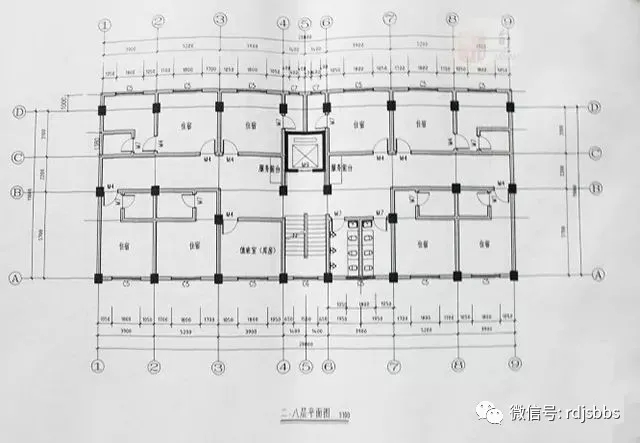

上面这张图纸就是一张功能比较简单的建筑平面图,图中表达了房间分布、位置格局和尺寸大小。

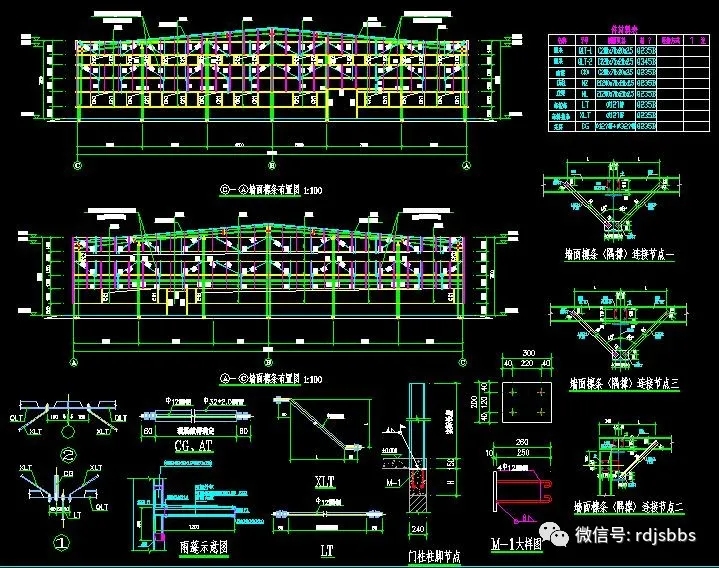

1 (5).jpg
