智慧排水管理系统建设方案

1 (1).jpg

郑州最近几天的雨,哗啦啦的下个不停,来展示下智能化人的朋友圈:

1 (2).jpg

看到这个地标都知晓了,东风路花园路

1 (3).jpg

东风路文化路的数码港楼下

1 (4).jpg

这大雨下得......

1 (5).jpg

这是2021年7月21日早上一智能化朋友在金水立交上拍的金水路


暴雨无情,人有情。

      小编相信有不少的朋友都刷到了郑州地铁站有被困人员的视频,救援人员用极短的时间,就做出了反应。在第一时间就把这些被困人员平安救出。这些勇敢无畏的救援人员,我们甚至连他们的姓名都不知道,他们在救完人以后,就默默离开,赶往下一个需要他们救援地方。

     对于他们,小编只想说,请注意自身安全,你们虽然是专业人员,但是,你们也要万分小心,在复杂的救援现场,什么意外都有可能发生。因此,一定要保护好自己,我们所有人,都希望你们能平安回家。

小编温馨提醒,如遇险情,千万不要慌张,先注意周边的环境,保证自身暂时的安全,然后再寻求他人帮助,在有通信的情况下,及时给当地救援队打电话,在通话时,一定要描述清楚自己的位置,在认识地方的情况下,要仔细寻找周围比较明显建筑物,不能说太多无关的信息,一定要简洁清楚。
这场暴雨也看出来了郑州的排水管理系统,事实上,下这么大的雨,在哪里,它也不好排水啊,请给郑州一些时间。是的,现在的郑州雨还在下,援救还在进行。2021年的7月20日的夜晚,许多人无法入眠,他们是积极解救郑州的英雄。

下面分享下智慧排水管理系统建设方案。

1 (6).jpg

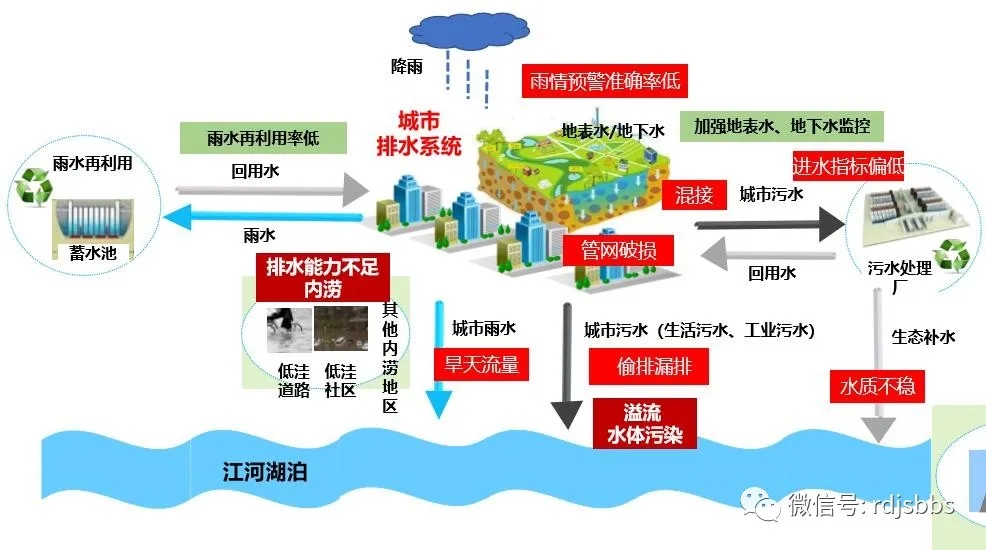

智慧排水管理系统作为城市市政设施的重要组成部分,肩负着城市雨水、污水排放的重要功能,各级市政已从城市发展的战略高度来认识地下智慧排水管理系统在城市规划和建设管理中的作用与地位。各地市政管理部门充分利用地下管线普查成果,积极探索创新地下智慧排水管理系统的管理方式。在市政和企业的运作下,排水管网管理信息系统的功能日益强大且日臻完善,充分体现了其在维护城市“生命线”正常运行上的优势。


智慧排水管理系统建设目标 

  综合运用GIS、在线监测、物联网、自动化控制、数学模型等先进技术手段,充分考虑行业技术发展与排水管网规划管理智慧化需求,以提高排水系统整体规划管理水平和设施运行绩效为核心,建立可维护、可运行、可扩展的智慧排水系统。具体建设目标如下所示:
  1、摸清排水管网现状,建立数据动态更新机制,形成排水一张图,为规划设计、工程改造、运行管理提供可靠依据,使得规划设计和工程建设的效果有保障、可考核。
  2、建立排水管网动态监测与预警机制,通过监测网络及分析系统,对雨污混流、水质异常、排水户偷排、入流入渗、污水厂进水浓度低、管网带压运行等提供数据依据,大幅提高排水管网的安全运行水平。
  3、建立基于监测与模拟的综合管理模式,实现按效分析的新型规划设计流程,通过模型辅助排水系统的问题诊断、方案制定、工程决策等,系统级优化巨额建设资金的投入,改善管网运营效果,节约排水管网建设运营资金投入。
  4、基于信息化技术建立现代化的运营管理体制,保障运营管理的质量,并全过程电子化记录运营信息,为业务管理的大数据分析与诊断提供基础。
  5、建立厂网一体化的智能控制模式,实现系统级整体在线优化调度,大幅提高排水系统整体运行的可靠性及有效性,充分挖掘管网及污水厂潜能,最大限度发挥设施已有能力,减少不必要或低效的建设资金投入。


智慧排水管理系统建设方案
  传统的排水系统往往不能和污水处理设施实现一体化联动控制,即厂网一体化,并主要以基于流量的控制方法为主,缺少对水质的建模和优化,导致城市内涝在许多发展中国家成为雨季的常态事件,同时也导致水体污染得不到有效控制。现在的智慧排水系统在城市雨水、污水输送,控制水体污染和内涝溢流方面发挥着重要作用。智慧排水围绕信息采集自动化、传输网络化、管理智慧化、决策科学化的目标,主要完成以下几方面内容:
  1、在建立数据中心的基础上,所有生产数据、业务信息无缝整合并实现全面可视化。例如:在排水综合管理平台上可同时查阅地理信息数据、视频安防数据和生产运行管理数据,同时,还可以查阅设备运行情况、故障情况,与该设备关联的所有业务数据,包括台账数据、维修养护数据,工单数据等。
  2、实时动态掌握全市排水管网、泵站、污水处理厂的运行情况,迅速有效地发挥调度中心的指挥作用,排水泵站正在实施“无人值守”改造,在实现数据远程监测的同时还能实现远程控制,为保障城市道路通畅,排水管网正常运行等方面提供了强有力的辅助决策作用。
  3、围绕排水行业的不同业务领域,运用建模仿真技术,建立相关的数学模型,并通过模拟来获得相应的决策调度方案,从而具备决策支持能力,实现防汛调度、汛情或排放预警、工艺优化等目的,完成从数字排水向智慧排水的关键转型。
  4、结合最新的“移动和互联网+”的理念,可以实现整个智慧排水管控“尽在掌握”,可以将整个调度中心和日常业务管理的各种应用通过手机移动端实现。

智慧排水管理系统总体框架

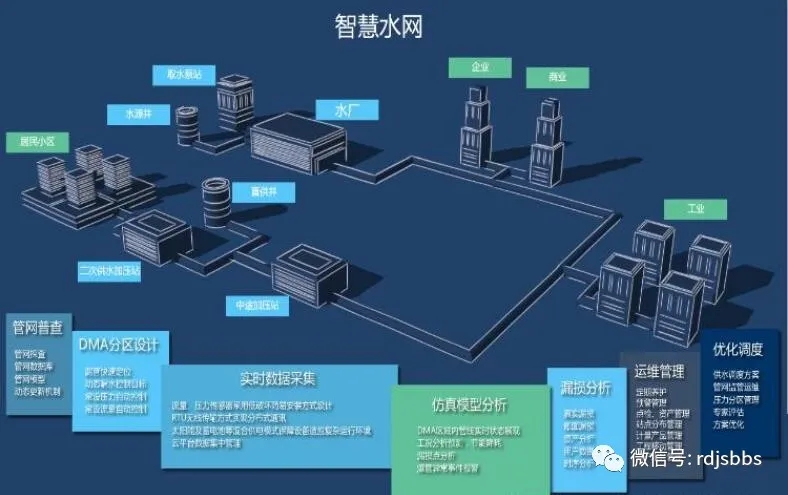

  智慧排水管理系统对城市排水运行状况进行全天候的监视控制,对突发事件进行快速的检测和判断,并迅速做出响应,及时采取有效的管理措施来保证污水处理、内涝排除、应急指挥等,将城市水环境、水安全突发事件对人员、财产和环境造成的损失降到最低程度,为城市安全与正常运行提供保障。智慧排水总体框架包括基础层、数据服务层、业务应用层和人机交互层四层结构。
  1、硬件基础平台
  硬件基础平台是智慧排水的载体,是智慧排水正常运行的基础保障,主要包括硬件基础建设与网络安全建设两方面内容,高性能的基础硬件设施、畅通无阻的网络通讯支撑了智慧排水的高效运行。
  2、数据服务层
  应用集成平台架起了智慧排水业务系统信息共享的通道,使各业务系统协同运行,保证基础数据畅通无阻、业务流程无障碍流转,有效提升业务系统的运行效率、打破企业信息孤岛,以系统集成技术支撑重点应用平台的建设。
  3、业务应用层
  业务系统是智慧排水的组成部件,整个智慧排水由各种业务系统组成,其中规划的业务系统主要是新建系统,通过新建系统与原有系统集成的方式不断完善业务信息化的完整性,提升公司业务的综合应用能力。
  4、人机交互层
  即是用户使用PC或移动终端使用和浏览系统,使用用户包括公司排水公司、运营中心团队以及员工等。

1 (7).jpg

智慧排水管理系统建设功能

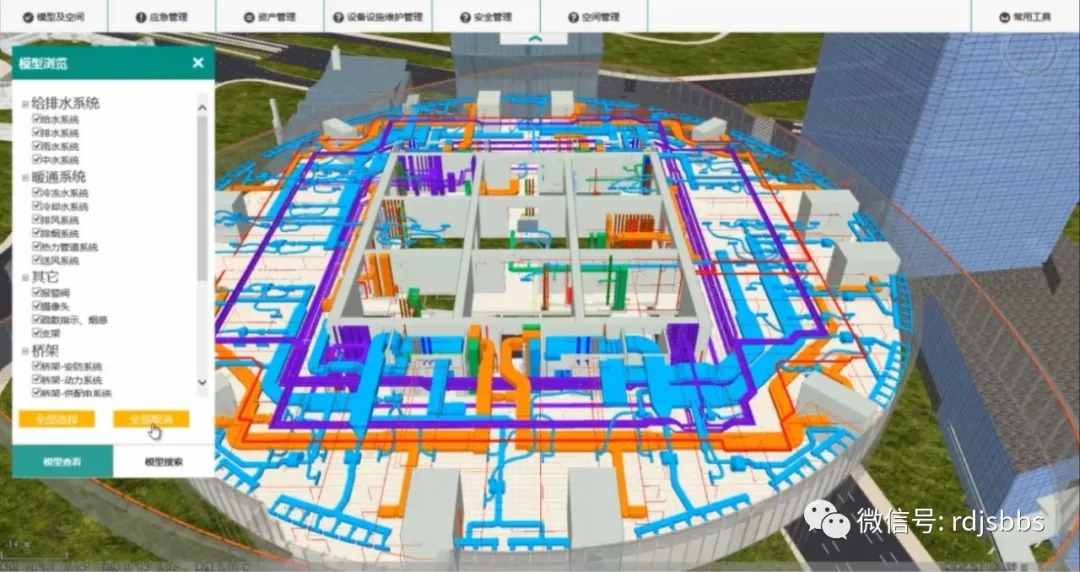

  智慧排水信息平台系统基于互联网、物联网、云计算、大数据技术,建设设施完整、拓扑清晰、位置准确的排水设施“一张图”,实现市、区、街镇三级排水设施精细管理、动态更新、实时监测和智能控制,实现污水流向和雨水流向全过程可视化查询、追溯与分析,为处置污水溢流、暴雨内涝等应急事件提供有效支撑,为排水空间规划、设计、排水设施改造与接驳提供决策支持。
  1、排水综合管理平台
  排水综合管理平台是一套排水设施信息展示与管理平台,采用成熟的BS系统架构,以监测点的信息展示为重心,集成视频监控、GIS系统、GPS公车管理等信息进行集中展示,逐步实现全市排水管网、泵站、污水处理厂等排水设施资源统一管理、统一监测,系统支持Oracle、SQL等主流数据库应用。平台首页以门户形式展示平台logo、用户登录信息、报警信息、发布信息、常用链接等相关内容,平台支持温州排水公司原有GIS系统接入,实现单点登录功能。
  该子系统可以实现排水管网、泵站、污水处理厂等监测信息的实时状态、历史状态和报警状态的形象化展示和简单分析。所有监测信息需基于GIS地图服务上展示,并满足虚拟全国地图的方式和三维地图服务的扩展开发应用。系统支持的测点数量没有限制,允许根据工程的规模任意扩展,数据监测点与设备档案信息库之间应建立链接关系。
  该系统包含了管网管理(GIS)、水位监测(数字排水的数据整合)、井盖监测、气体监测、管网及河道流量监测、闸门监测、水质监测、管道沉降监测、淤积监测等子系统的数据整合。同时,涵盖了业务管理子系统的所有内容,包括:污水厂及泵站的设施/设备的台账管理、维修养护管理、巡查管理、工程及安全台账管理、防汛监测和管理、案卷管理(社会应急联动等)、报表管理、模型模拟及管网决策等十多个业务子系统,真正实现了一个集成平台上的综合无缝管理。
  2、排水生产监控平台
  排水生产监控平台主要满足“监”和“控”的功能,对于实时性要求较高,同时要配合无人值守泵站的改造,全面实现厂站的监控,主要完成了28座泵站数据,实现泵站供电系统电量参数、液位(进水池、格栅池、泵池)、出水流量、气体、工艺运行设备(开停状态、轴温、电量参数、保护装置、故障信息、台时)、温湿度等数据进行实时监控。同时,根据调度需求,监控中心人员可实现对水泵、格栅机、进出水闸门、除臭设备、空压机等工艺设备的远程控制,实现对关键性设备的历史数据查询、统计、趋势图分析、打印、导出等常规功能。
  3、移动终端应用
  移动终端的应用提高了管理人员的日常巡检及监控管理能力,公司领导、管理人员在移动终端上可以随时、随地查询系统信息,对于公司日常业务开展及突发性、应急性事件的处理具有重要意义。其中包括:
  1)管网数据查询。随着手持移动端用户的移动,系统自动定位并搜索附近的排水管网于地图上显示,方便管理人员查看。
  2)生产监测。将排水管网、泵站、污水处理厂等排水设施的主要监测数据传输至移动端进行查询。
  3)设备二维码扫描。系统支持现场设备条形码扫描,自动弹出对应设备的档案信息,针对权限许可用户可提供转存、编辑、上报等功能。
  4)巡检轨迹。系统自动记录巡检人员的 GPS 轨迹信息, 并发送到服务器端。管理人员可以随时查看巡检人员的实时位置及历史巡检轨迹。
  5)巡检报告。手持移动端用户可浏览上报的各类报告,也可将现场照片、问题反馈、巡检记录、语音留言等信息上传。
  6)数据报警。将各类报警信息推送到移动终端,方便手持移动端用户及时掌握各种风险。

1 (8).jpg


     对于那些善良的热心市民,小编想对你们说,千万要注意救援方式,我们是去救人的,我们不能人没有救上来,把自己置于险境了,这是极为不明智的。小编为你们的勇敢无畏的精神,点赞,致敬。
我们相信郑州是一座英雄的城市,坚强乐观的郑州人民万众一心,积极抗汛,相信暴雨过后,城市会更干净,草木更翠绿!
