全光纤集中式布线技术,你了解多少?

1 (1).jpg

长期以来,始终有一个问题萦绕在铜揽布线系统的用户面前,即网速的不断升级所带来的网络物理层带宽的升级需求。

铜揽布线系统正在向缆径越来越粗、屏蔽层越来越复杂、屏蔽接地实施越来越严格、包括模块和线缆在内的系统各组件造价越来越高、对施工人员的要求越来越高、等等方面的困扰。

而光缆,哪怕是最普通的多模光缆所能够提供的带宽也是铜缆系统所望尘莫及的。

1 (2).jpg

01足以应付未来的带宽需求
当我们用发展的眼光看待网络系统,会发现网络实施的三个必然规律:
首先,网络速度会变得越来越快,所以,设计网络时,应该考虑更高的速率,更大的带宽,更快的网络响应时间。
第二,网络容量会变得越来越大,设计时需要考虑更多的用户,更大网络的流量和更高的性能。
第三,网络构架绝对不会保持不变,设计时应该考虑更大的灵活性,更能方便的更改网络配置和更强的可管理性。
布线系统是IT的重要组成部分,为高速发展和快速淘汰的IT设备提供物理层的必要支撑。同时,光缆布线系统由于其传输介质的先进性,最能够适应未来的网络构架。
更重要的是,布线系统是建筑物基础设施的一部分,一旦布放之后,很难重新更换产品和对产品进行升级换代。
从各方面来说,光缆系统能够满足未来的布线需求这一特征,显现出了突出的重大优势。

1 (3).jpg

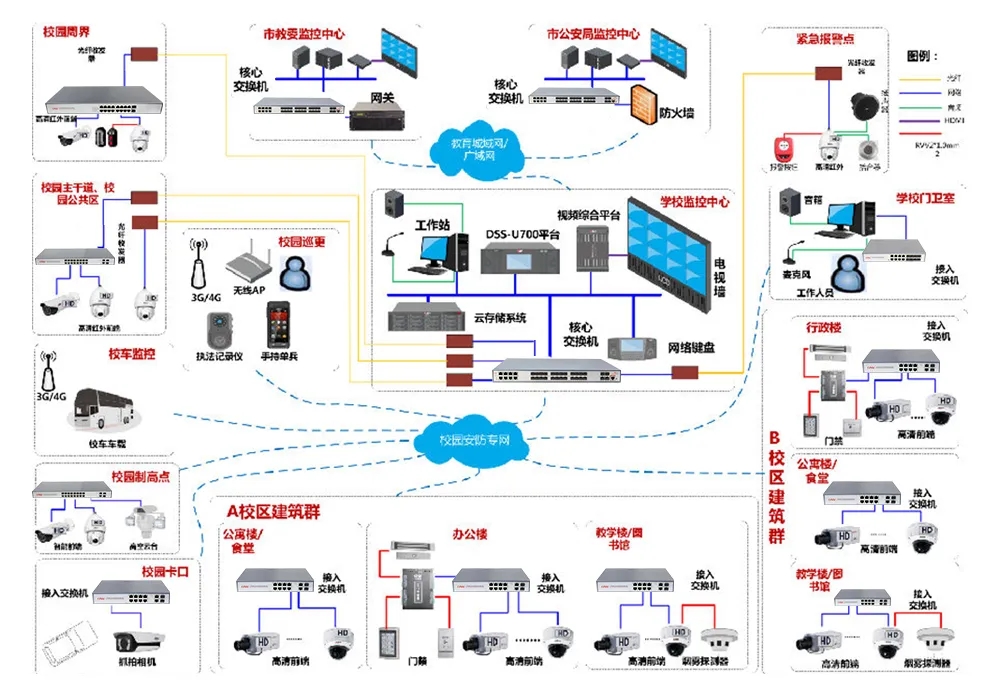

02传输损耗小, 传输距离长
对于铜缆来说,无论升级到几类,无论所传输的带宽是多少,在楼宇综合布线的数据传输中,都会受到以太网传输协议的限制,导致最大距离不能超过90米物理长度。
90米的限制,对网路结构和建筑结构两个方面都产生了一定的影响。
首先,从网络结构方面来说,每隔90米就需要有一个节点,通常设置楼层管理间,配置机柜、有源的网络设备、配线架、网络跳线等一套完整的硬件系统,一般网络结构越复杂,在运行阶段的故障点也越多,修复成本也越高。
同时,由于受到90米的限制,一般将在同一个物理区域的信息点划分到同一个楼层配线间进行管理,往往不能充分利用有源设备端口,造成浪费,并且增加了建设成本。
而光纤提供了长距离的传输能力,可以不受不同建筑结构的限制,使得多楼层的布线能集中端接于一个电信间或设备间,形成“集中式布线”结构。
集中式布线可以减少配线间占用的建筑面积,减少配线间装修费用,减少机柜和后备电源成本(共享UPS)。
同时,设备可以集中放置,从而提高端口利用率,减少节点,方便日后维护,降低人工成本。对有些场地,是铜缆布线很难解决的难题。

1 (4).jpg

03抗干扰
在我们工作和生活的环境中,充斥着各种电磁干扰,这些干扰都会影响到铜缆网络的传输。这种干扰最终导致铜缆布线网络的运行。
举例来说,当一栋新的建筑物及其机房内越来越多的大功率设备增添进来之后,网络的传输性能会下降。
而光纤布线不会受到电磁、射频、噪音的干扰,这一特点被广泛地应用于工厂、医院和数据中心机房等场合。
其次,光缆的这一特性为某些老建筑的改造项目提供了方便的走线路径,可以利用原来的强电桥架和管道走线,而无需考虑与强电电缆的距离限制,而不受强电电磁干扰。

1 (5).jpg

04高度可靠的保密性
由于光纤本身的物理特性,只要光缆不破损,光纤布线系统在运行过程中光纤本身也不会对外产生辐射,从而所传输的信息很难被窃听。
所以,在政府、军事、科研机构等保密性要求高的领域,光纤是天然的屏蔽系统。
05测试的重要性
安装好的布线系统的性能决定了运行在其上的网络系统的传输性能,因此对布线系统的测试一向非常重要。
对于铜缆布线,需要测试近端串音衰减、衰减、混断线、屏蔽(存在时)连续性等等20个左右的指标,对于6A类及以上的铜缆布线系统,更要求进行线间串扰(ANext)等十分复杂、高成本的测试。
在测试过程中一旦发现问题,铜缆布线系统的排错过程往往十分消耗人力、物力,且对工程师的经验要求较高。
而对于光缆布线系统,只需要测试链路的衰减,测试设备简单,测试快捷,更重要的是,在测试过程中一旦发现问题,通过OTDR即可准确定位到故障点。
在使用和维护阶段,光缆布线系统的故障少、抗干扰性强、稳定性好,并且可以集中式管理,从而可以提高网络运行效率。

1 (6).jpg

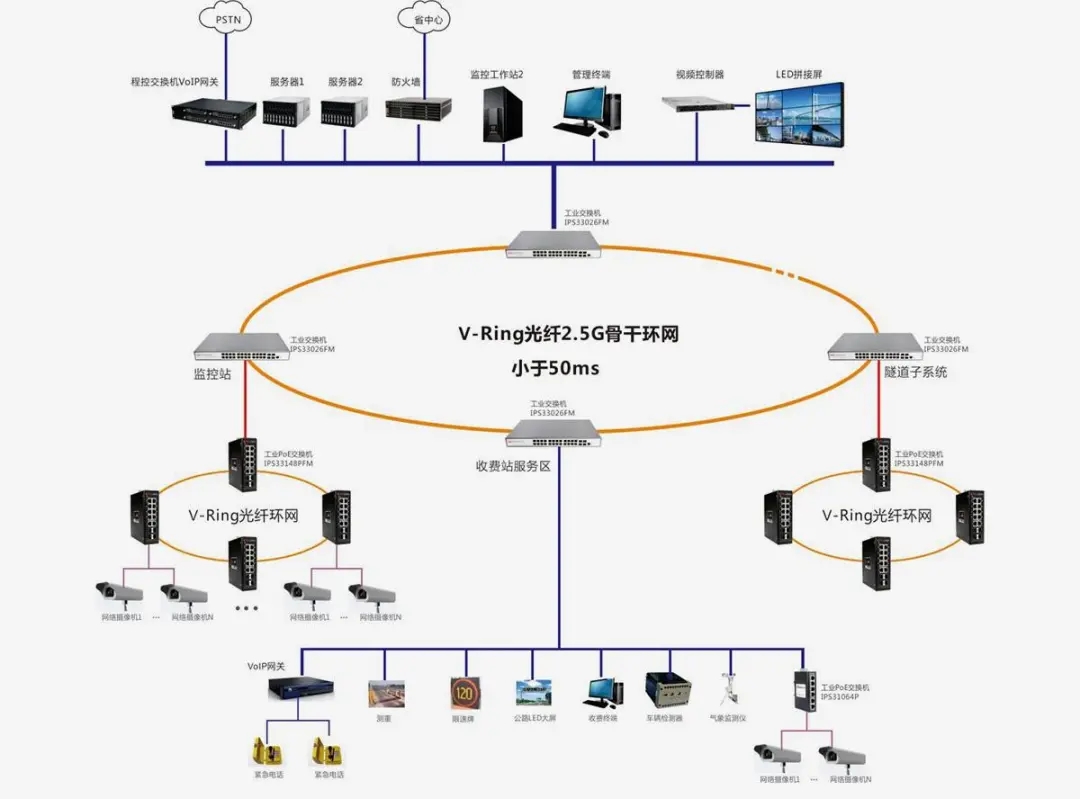

06升级到POL(PON over LAN)
Positive Optical Network(PON),即无源光网络,已经从2005年起开始在中国的光纤到户中广泛部署。在部署过程中,PON所表现出来的巨大的优势保证了PON的强大生命力。
正是基于全球各个国家在部署PON的过程中所认识到的PON的巨大优势和强大生命力,另外一个称为POL的新技术开始蓬勃发展起来。
POL即PON over LAN,无源光纤局域网,相对于以太网来说,具有以下4大优势,这4大优势也正是POL的驱动力所在:
● 颠覆性的总成本优势:总成本可以节省大于50%,含投资节省25~70%,操作成本节省60~80%
● “绿色节能”建筑认可:使用很少的有源电子器件,能源节省达到80%
● 环境可持续性:使用少得多的材料。以4000GbE口为例,可以节省8000磅的铜
● 未来网络升级:由单模光纤提供长距离、高带宽,提供可靠的光纤网络,满足未来的需求
POL将越来越多地在商用楼宇中取代目前的有源以太网。而目前全光网的实施,将有利于从有源以太网到POL的升级。
综上所述,光纤布线的优势是显而易见的。针对这些优势,我们可以把适合做光纤布线系统的行业总结如下:
● 所有布线系统的主干
● 在所有楼宇中实现集中布线(降低建筑成本、改善建筑结构、实现集中管理、提高端口利用率)
● 工厂(如电力系统):长距离、且抗干扰
● 医院:减少对外辐射
● 传媒机构:大数据量(高速率、高带宽) 、保密、图像传输
● 存储基地和存储局域网:银行、保险、金融、电信、移动;大数据量(高速率、高带宽)
● 政府、军队、科研机构:保密、大数据量、长距离
● 住宅小区:FTTH光纤到户

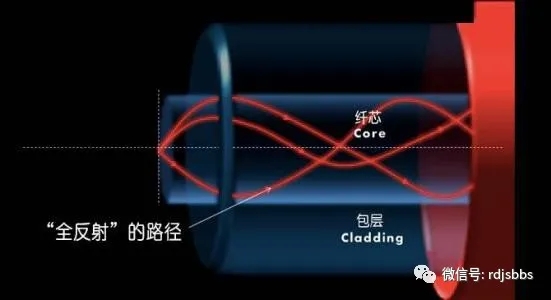

1 (7).jpg
