给裸装机电管线一点颜色瞧瞧,它也可以成为颜值担当

来源 绿地集团机电中心 绿地香港

机电人脉编辑

分享供学习,如有侵权,请联系删除

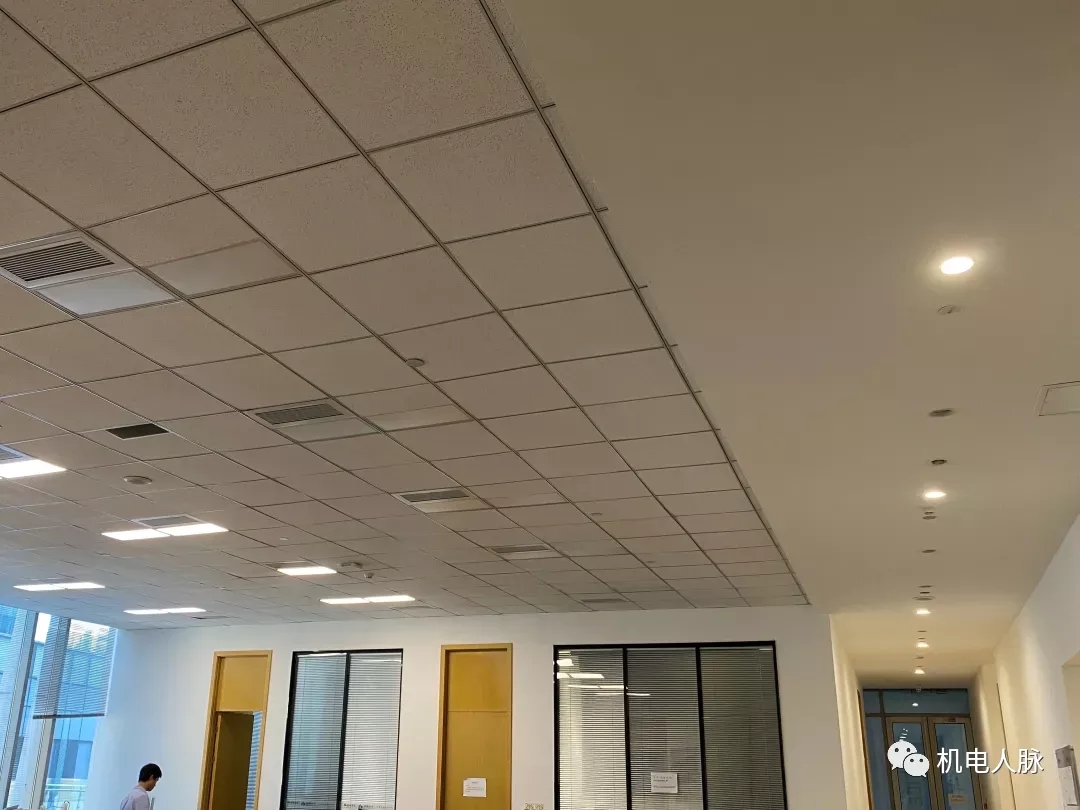

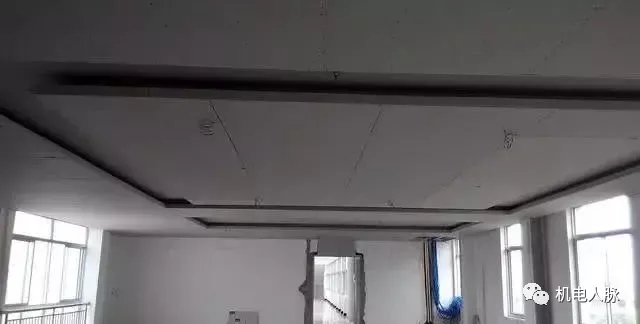

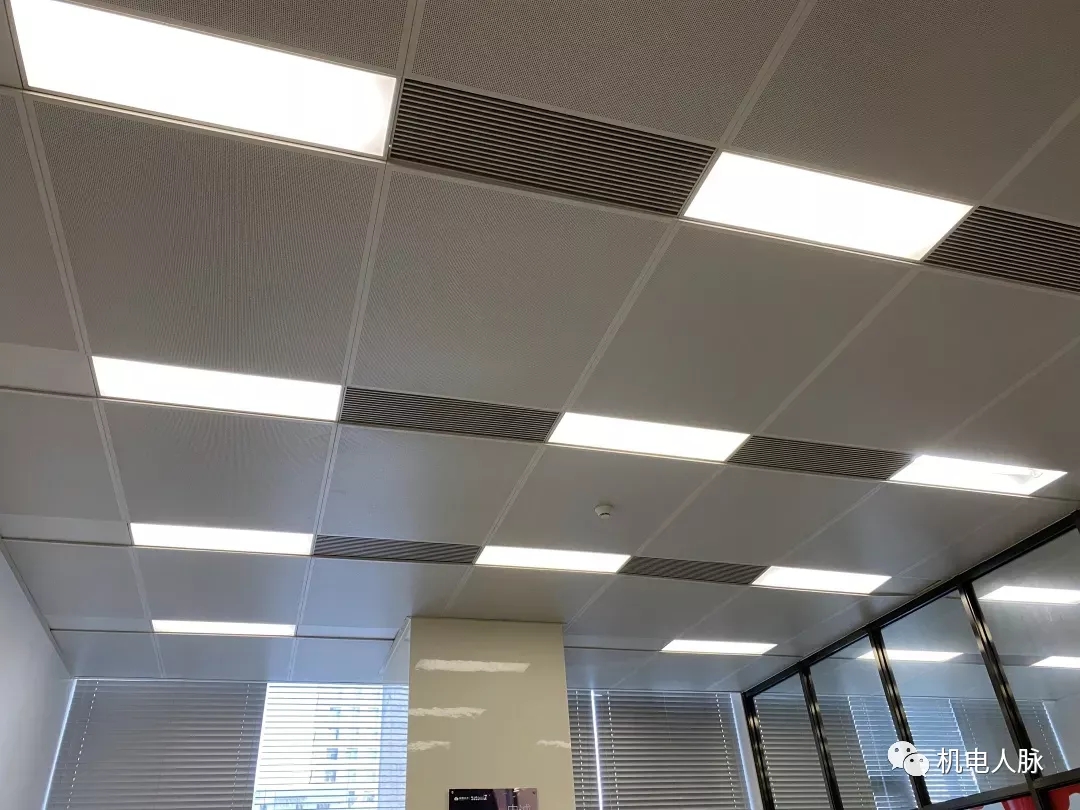

中国—东盟数字科创园工业风共享办公,其吊顶形式,设计初期考虑了多种方案,比如传统的PVC板、石膏板、铝扣板、矿棉吸音板、金属方通吊顶等。

传统吊顶千篇一律、净高降低、检修不便、缺失个性化。

1 (1).jpg

1 (2).jpg1 (3).jpg

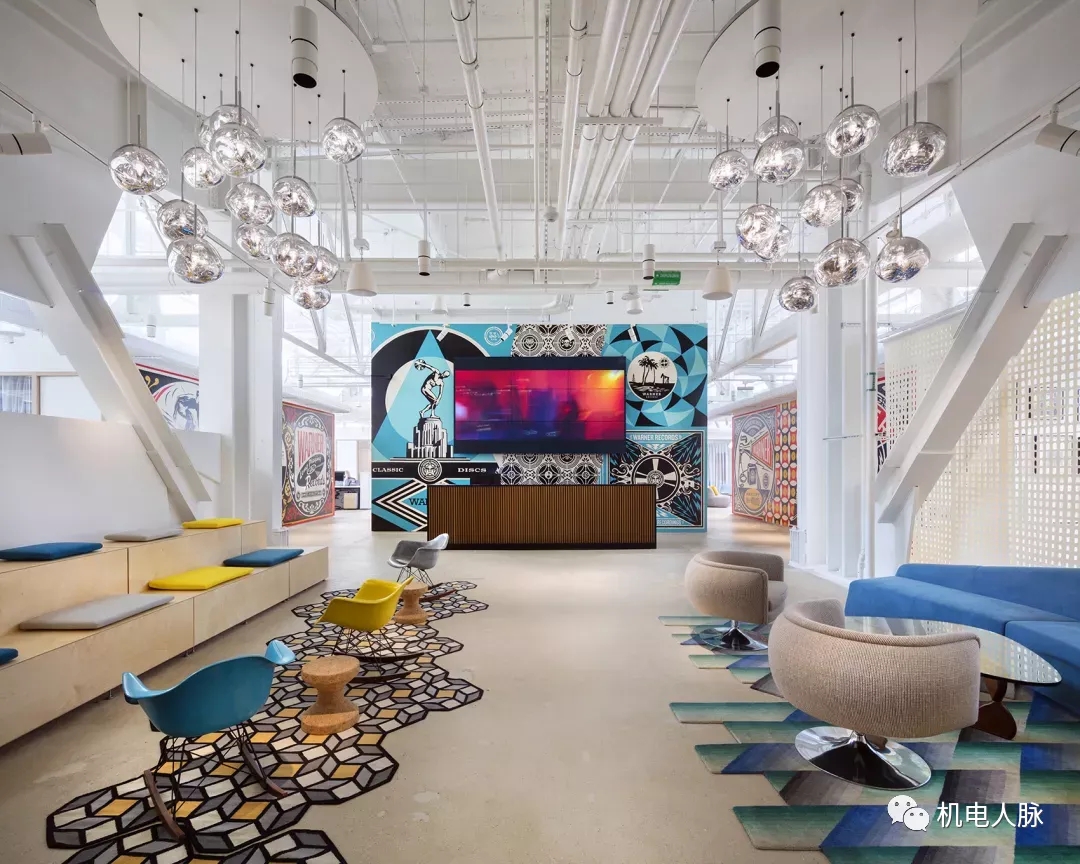

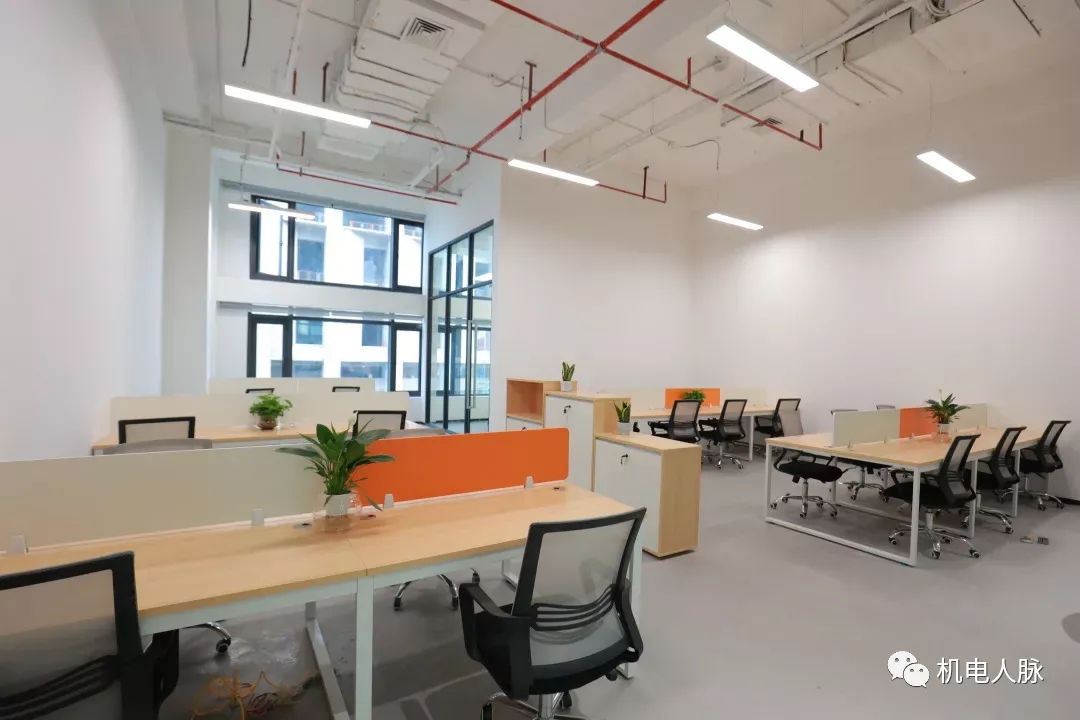

机电裸顶安装的特殊性,使得每一片区域都是独一无二的、不可复制的,增加了个性化、多变化的基因。

1 (5).jpg1 (6).jpg

#1原有机电条件

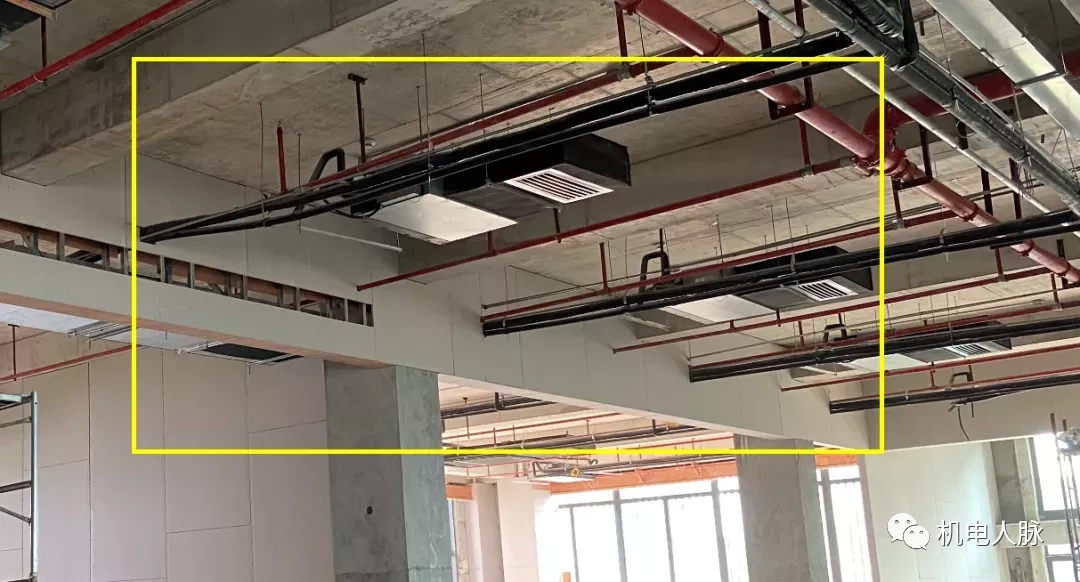

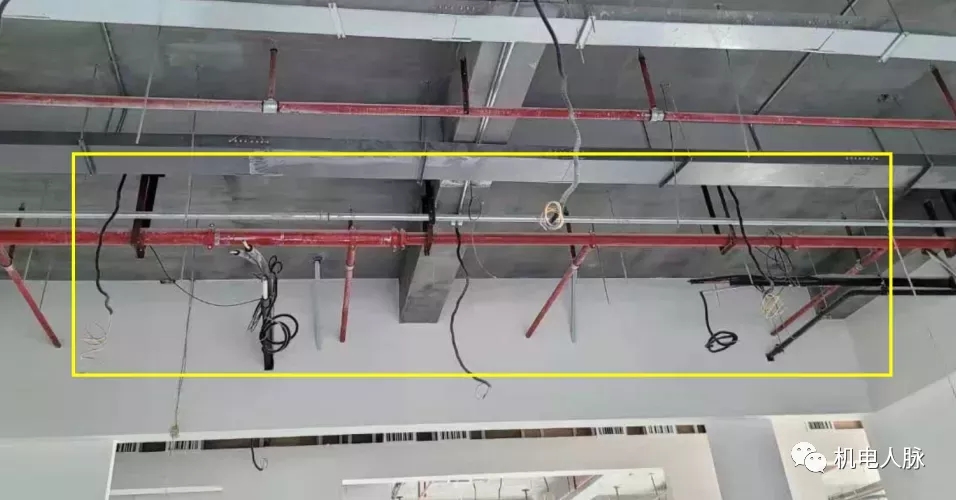

原施工图二层平面为中部走廊+两侧办公小间隔设计,管线集中在走廊通道设置。受限原走廊总宽度,主消防管线+桥架需上下进行安装,引至两侧办公小间隔的空调和消防支管须贴梁底安装,并从精装包封石膏板“穿进”办公区,原做法不满足控制层高+展示效果佳的需求。

1 (7).jpg1 (8).jpg1 (9).jpg

#2管线改造

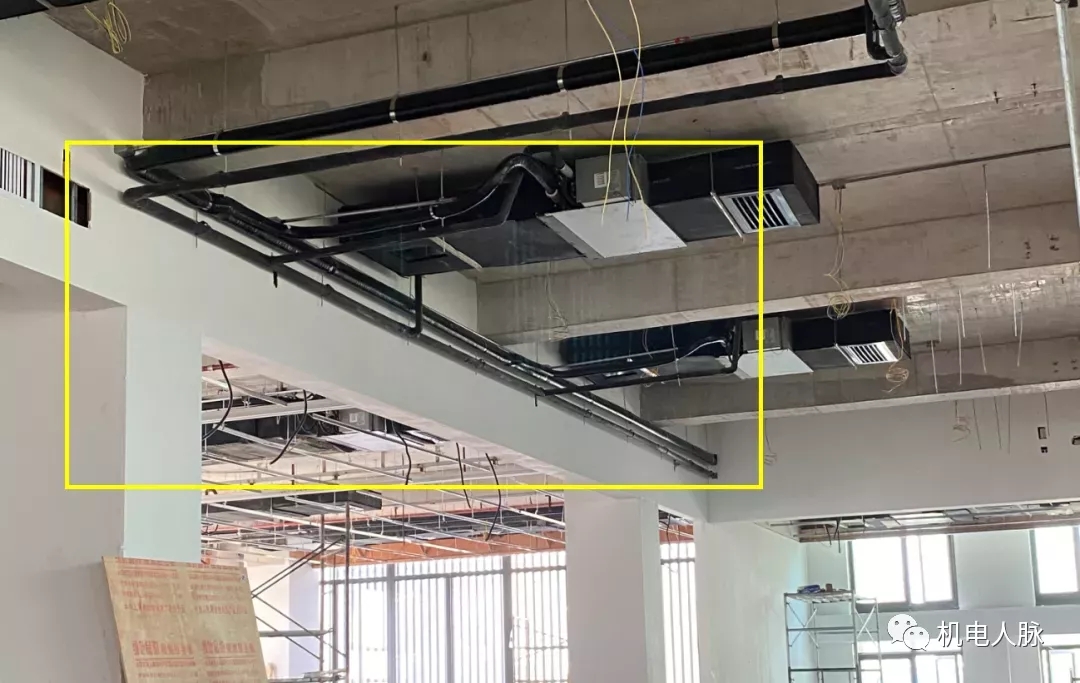

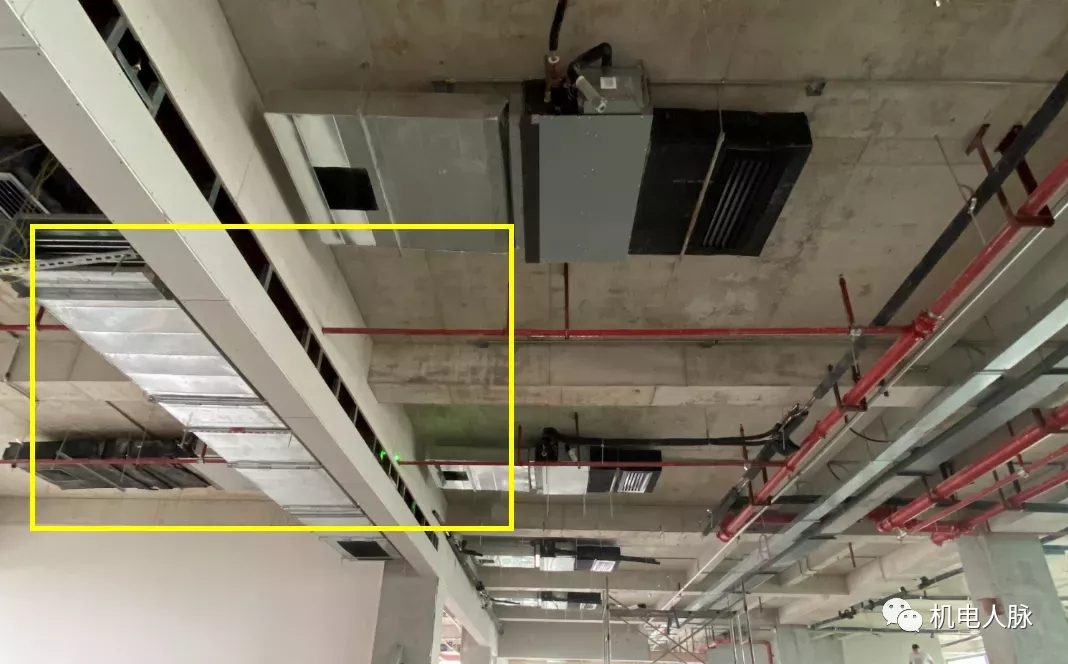

原消防风管调整为在南侧工位办公室隐蔽安装,并补充消防侧风口。原空调内机进行抬高处理,相应的空调管线(冷凝+水管)调整为集中在非主要展示面的墙角处安装。

1 (10).jpg1 (11).jpg

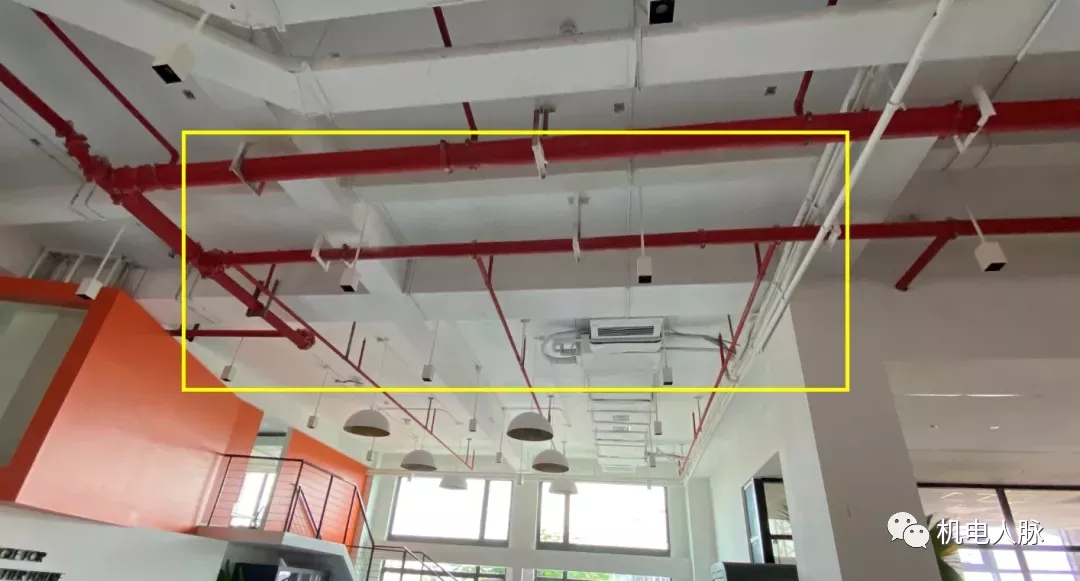

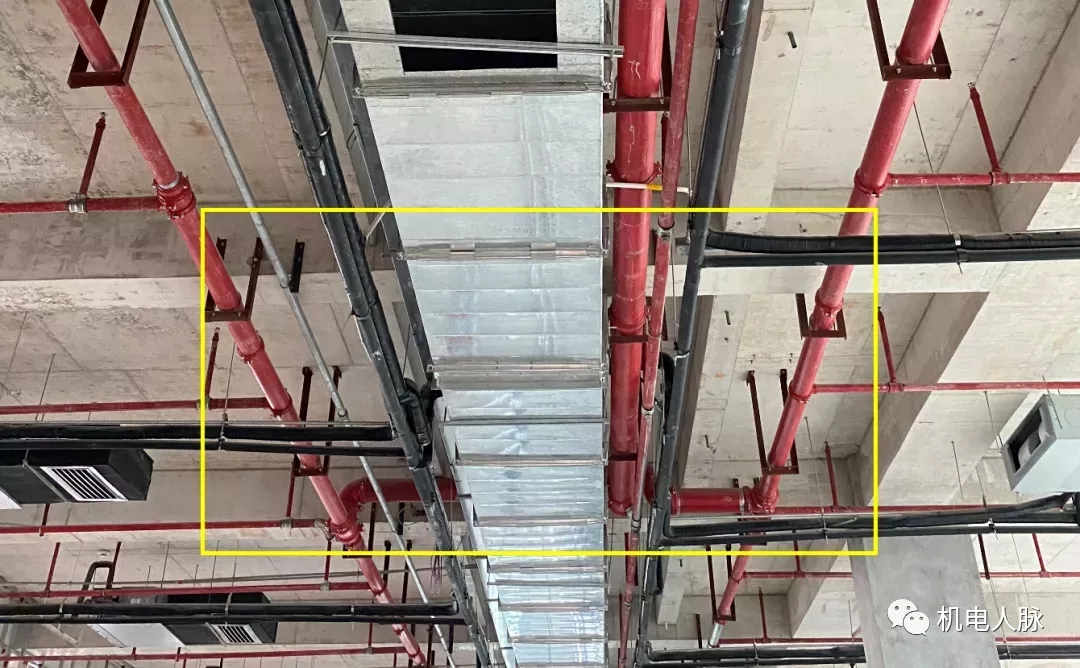

原消防给水主管保留,消防给水支管采用隐蔽走向+贴墙角+贴梁的安装方式。照明灯在天花主管线定位调整后进行最终定位安装,接至原预埋管线。以上措施保证主展示面管线走向清晰。

1 (12).jpg

#3给机电管线一点颜色

色彩赋予每位创业者均有不同的意义,园区希望能最大化为未来的东盟创业者营造轻松、开放的氛围,在这里看见、体验到科创园的活力与生机。

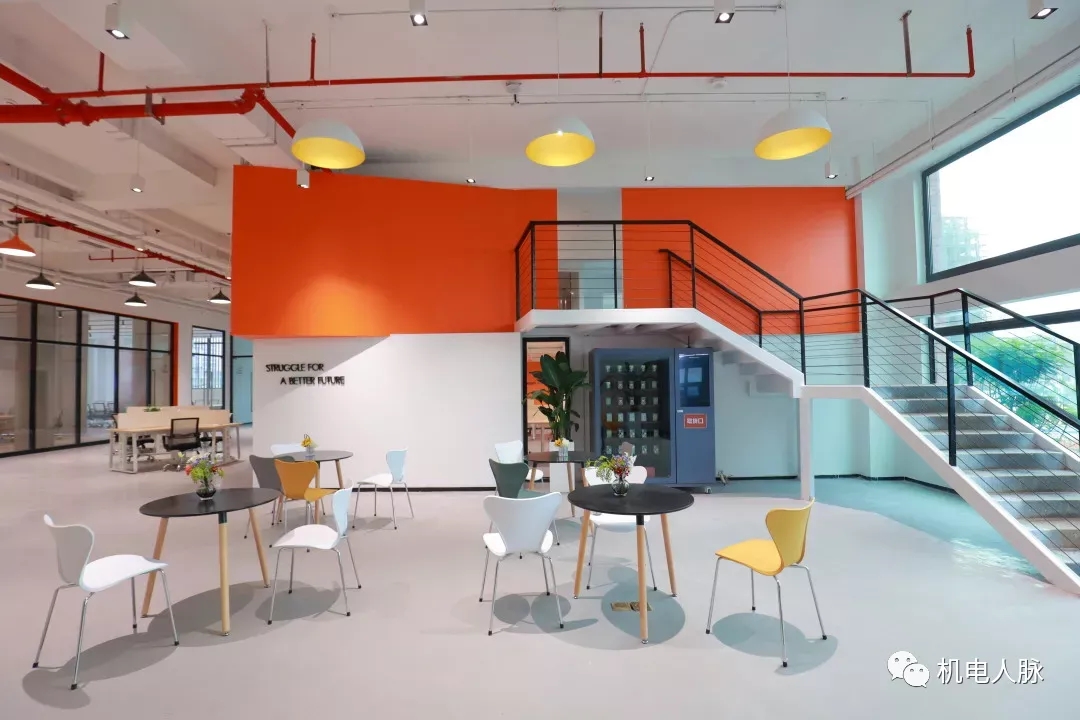

为彰显孵化器展示区“沸腾、热情的血液”,通过原裸顶的白+消防水管的红+loft盒子的橙+吊装照明灯的“点睛”相结合来体现。

1 (13).jpg1 (14).jpg

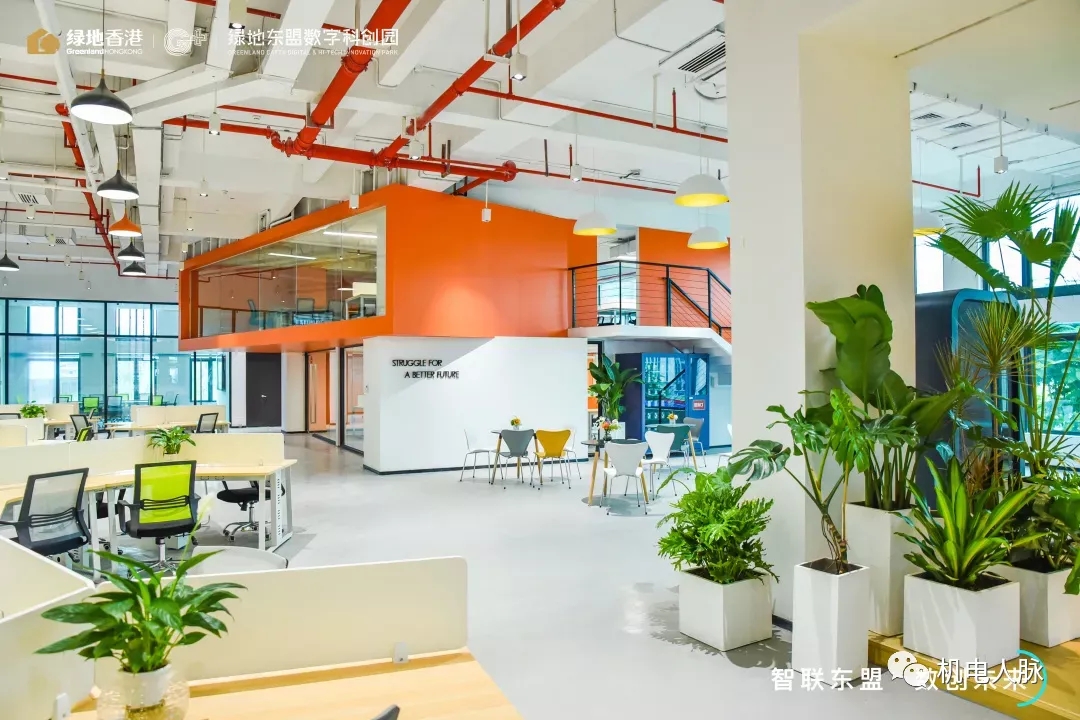

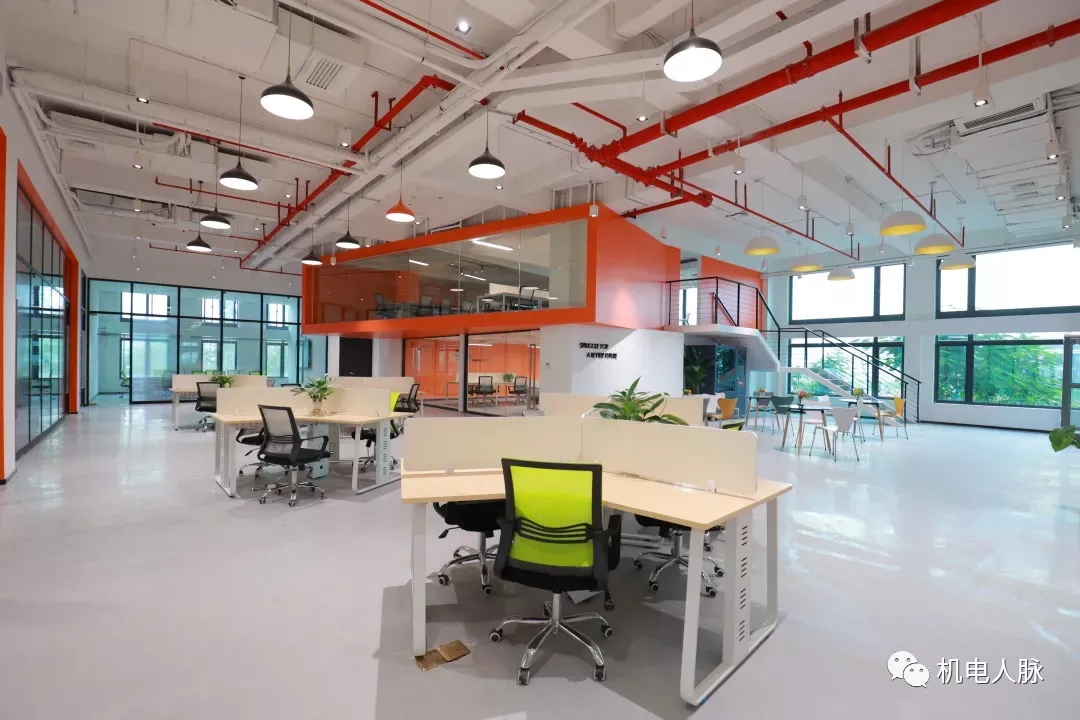

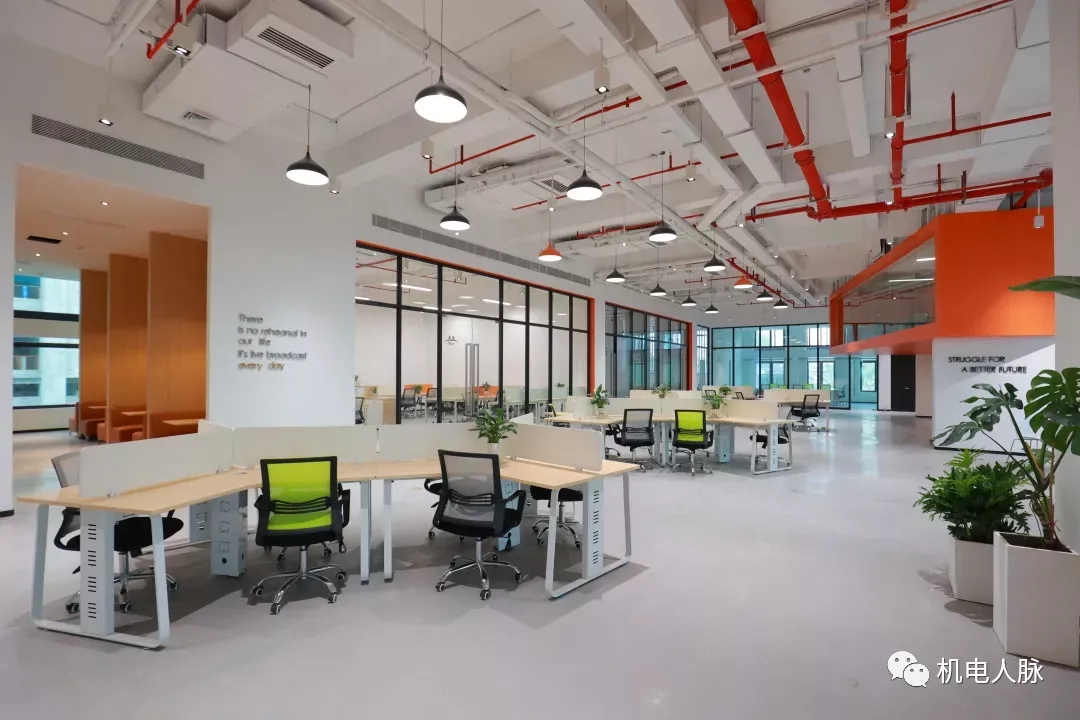

#4最终呈现效果

1 (15).jpg1 (16).jpg1 (17).jpg1 (18).jpg1 (19).jpg

聚焦“产品力”已成为技术研发高质量发展的必然选择,裸顶管线安装做法,作为呈现工业风做法的重要部分,尽显绿地匠心精神,展示了绿地人追求质量、不断追求完美的决心,为孵化器展示区注入了“沸腾、热情的血液”。
