某五星级酒店暖通空调设计

1 工程概况

沈阳万豪大酒店(见图1) 位于沈阳市青年大街南端,与五里河体育场隔街相望,是沈阳首座五星级宾馆。酒店占地面积2.58万m2,建筑总高度93 m,总建筑面积7.1万m2

1 (1).jpg

图1 建筑外景

酒店地下2 层,地上26 层,其中地下层设有小型汽车停车库、员工食堂、员工更衣淋浴间、酒店管理办公室、垃圾房、洗衣房、水泵房、变配电间、柴油发电机房、制冷机房等。

1~5 层为裙楼部分,设有阳光大厅、中西餐厅、VIP 包房、自助餐厅、日韩式料理餐厅、可容纳500人的大宴会厅、精品店、雪茄吧、理疗按摩区、桑拿洗浴区、室内游泳馆、健身房、多功能会议室、商务中心及厨房、空调机房等。

6~26 层为塔楼部分,设有462 间客房,其中包括1 套总统套房、1套豪华套房。26 层为设备层,设有新风机组、加压送风机、排风机、排烟风机等。

2 设计参数

夏季室外计算干球温度31.4℃,湿球温度25.3℃;冬季室外计算干球温度- 22 ℃,最冷月平均相对湿度64%。

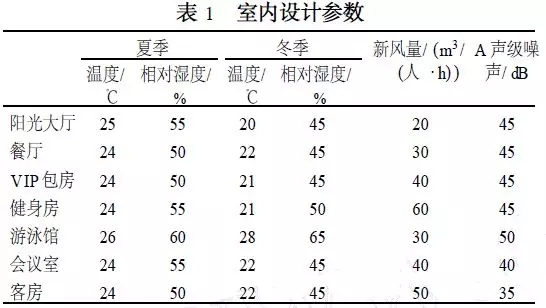

室内设计参数见表1 。

1 (2).jpg

注:室内设计温度波动范围为±1.5℃,相对湿度波动范围为±10 %。

3 空调设计

3.1 裙楼部分

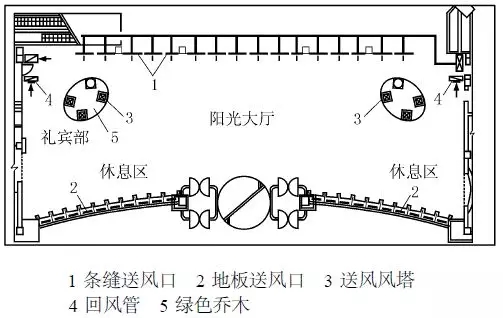

1 层阳光大厅面积600m2,高16.8m (见图2),东面为高13m的玻璃幕墙,空调设计难度较大。设1台风量为1.8万m3/h的组合式空调机组,沿1层顶板下设16 组条缝送风口侧送风,设1台风量为3.6万m3/h的组合式空调机组,沿玻璃幕墙下设20 组地板送风口送风,同时设2座风塔送风,使厅内绿色乔木自然摆动,采用局部下回风方式。设低温热水地板辐射供暖系统,加热管间距225 mm。地热管上部敷设Ø4mm,规格为150mm×150mm的钢筋网,填充的细石混凝土中加入5%的防龟裂添加剂。首次供热每周提高供水温度8℃,直至供水温度达到60℃。

1 (3).jpg

图2   阳光大厅平面图

中西餐厅、自助餐厅分别设独立的低速单风道定风量全空气双风机空调系统,采用上送风,上部局部回风方式。VIP 包房、日韩式料理餐厅、健身区、精品店、雪茄吧、多功能会议室等设风机盘管加新风系统,采用双层百叶上送风,门铰式风口上回风方式。

室内游泳馆设1台风量为2万m3/h 的组合式空调机组,沿外墙设立式暗装风机盘管,冬季送热风;设低温热水地板辐射供暖系统,加热管间距200mm。大宴会厅面积近580m2,高7.5m,设1台风量为1.3m3/h的组合式空调机组,采用条缝对夹式送风口,总长45m,配32组静压箱,采用上送风,上部侧面局部回风的气流组织形式。

空调机房主要布置于地下1 层和地上4 层。

3.2 塔楼部分

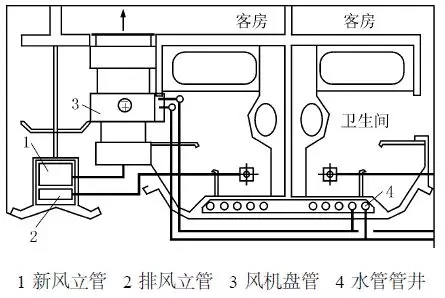

客房采用风机盘管加新风系统,侧送风,下回风。于26 层设4 台风量为1.2万m3/h的组合式新风机组,通过14 根竖向新风管将新风分别送至每间客房(见图3)。

1 (4).jpg

图3   客房空调平面图

4   通风设计

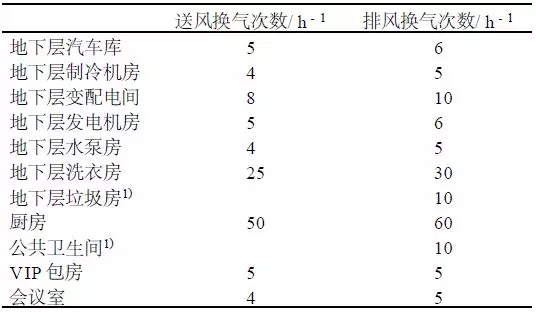

主要房间送排风量见表2 。

表2 主要房间送排风量

1 (5).jpg

1) 自然补风。

地下1,2层汽车库、制冷机房、变配电间、发电机房、水泵房、洗衣房、垃圾房等设计机械送排风系统,冬季送热风,夏季送室外风。

厨房设局部排风与全面送排风系统,主副食灶台产生的水汽、油烟经进口运水烟罩降温、除油后,由置于裙楼5 层屋面的箱式离心风机排至室外,厨房送风量按排风量的80 %考虑。VIP 包房、会议室多数位于建筑物内区,冬季空调热负荷较小,存在供冷的可能,在空调系统采用两管制的前提下,通过加大房间新风量,适当降低新风送风温度,同时设机械排风系统,且与新风系统一一对应,可以满足房间的舒适度要求。沈阳春秋季气候干燥、温度变化快、周期短。春季供暖末期(4月初),内区通过加大新(排)风量,降低送风温度,以满足空调要求,外区保持新(排) 风量不变,风机盘管中、高速运行送热风,以满足供热要求。供暖期结束(4月20日)至5月上旬,室外新风经过滤直接送入室内,排风则由排风系统排至室外,以满足内、外区使用要求,5月中旬,制冷机组部分负荷运行,进入夏季供冷期。新风机组、排风机组配变频调速装置,内区新(排) 风管、送(排) 风口按过渡季新风量确定截面尺寸。新风管、排风管穿越房间隔墙处均设消声器。日韩式料理餐厅餐桌下设机械排风系统,排风管设于地板夹层内,室内无排风罩,美观、清洁。

1 (6).jpg

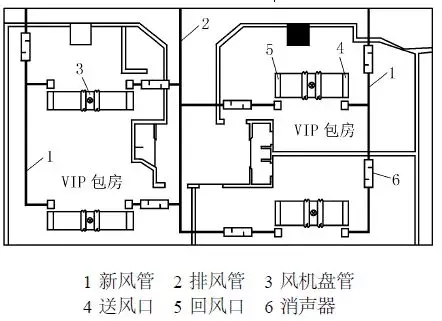

图4 为VIP包房空调平面图。

中西餐厅、大宴会厅设双风机空调系统,回风机兼作排风机。冬、夏季保证15 %的最小新风量,过渡季采用全直流方式运行。

室内游泳馆设双风机空调系统,同时设显热交换器。

客房卫生间排风通过竖向14 根风管及设于26 层的4 台风量为1.1万m3/h 的风机排至室外,每间卫生间均设消声排风口。

5   空调冷热源

本工程空调冷源为3 台进口2108kW离心式三级压缩冷水机组,3 台进口冷水循环泵并联使用,互为备用。制冷机房设在地下2 层。

3台450t/ h 方型冷却塔布置在裙楼5 层屋面,3 台冷却水循环水泵并联使用。

锅炉房提供95℃/70℃热水,经板式换热器产生65℃/55℃的热水,供冬季空调及地板辐射供暖系统使用。

6   空调水系统

经多方论证协商,空调水系统采用两管制变流量系统,空调水管路为同程式,不分区,每层分支环路设平衡阀进行初调节。分5个环路,地下层1个环路,裙楼、塔楼各2个环路。

空调水系统采用变频补水定压装置(配膨胀罐) 补水、定压。

空调系统采用0.2MPa低压干蒸汽加湿。

7   防排烟系统

所有防烟楼梯间及其前室、消防电梯间前室及合用前室均设机械加压送风系统,加压送风机采用消防专用轴流风机,布置于5 层屋面及26 层设备层内。

地下汽车库机械排风系统兼作排烟系统,排风(烟) 量按6h-1换气量计算,设置2 台排烟风机,并联。平时上部排风1/3,下部排风2/3;火灾时,上部排风支管全自动排烟防火阀及下部排风管防火阀均自动关闭,火灾区排风支管全自动排烟防火阀重新开启,联锁风机开启排烟。汽车库机械送风系统兼作补风系统,补风量按5h-1换气量计算。每个防火分区框架梁下设置固定挡烟垂壁,分成两个防烟分区。地下层变配电间采用气体灭火系统,火灾时,自动关闭所有穿越此房间风管的防火阀,灭火后,自动或手动开启下部排风口排除残余气体。

阳光大厅按中庭方式考虑排烟,排烟量不小于6h-1换气量。

塔楼内走道设机械排烟系统,排烟风机置于26 层设备间。

8   空调自控

酒店设计楼宇自控系统,地下2层设有自动控制中央机房,对各楼层空调系统运行实现微机自动控制、监测。

8.1 冷水机房

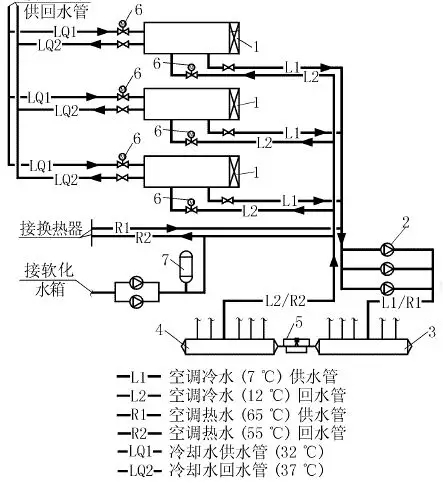

本工程空调水系统采用两管制变流量系统,分、集水器之间设置压差旁通装置,冷水机组、循环水泵按设定程序开启,每台机组可实现10%~100%负荷自动调节。3 台冷水机组并联运行,每台机组冷水、冷却水进水管均设电动蝶阀,与机组联锁,可实现机组与水泵互为备用、交替运行。图5为空调冷水系统原理图。

1 (7).jpg

1 离心式冷水机组 2 冷(热) 水循环泵 3 分水器 4 集水器 5 压差旁通装置 6 电动蝶阀 7 补水定压装置

图5 冷水系统原理图

8.2 冷却水系统

为使机组在过渡季冷却水温低于18 ℃时仍能正常运行,在冷却水供回水总管间设电动调节阀,当水温低于18℃时,电动阀按比例开启,一部分循环水由旁通管流回,与低温水混合,提高冷却水温度,保证机组能够正常运行。

8.3 空调末端设备

空调机组、新风机组送风总管上设温度传感器,其所测风温与设定值比较后,输出电信号,调整回水管比例积分电动调节阀的开度,调节水流量,保证回风温度在设定的波动范围内。

设于表冷器(兼加热器)后的温度传感器所测风温低于设定值(5℃)时,防冻报警器发出报警信号,由控制系统关闭电动新风阀,同时回水管电动调节阀开到最大。

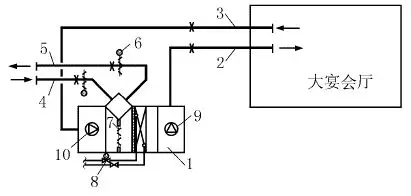

通过调节回风、新风、排风电动风阀比例关系,双风机空调系统达到最小新风量及全新风运动状态(见图6)。

1 (8).jpg

1 组合式空调机组 2 送风管3 回风管4 新风管5 排风管6 电动风阀7 回风阀8 电动调节阀9 送风机10 回风机

电动风阀与空调机组联锁;过渡季电动风阀全开,回风阀全关;空调工况电动风阀开度设为15%。

图6   组合式空调机组配管示意图

风机盘管采用恒温器控制回水管上的电动两通阀的开关状态,达到控制室内温湿度的目的。

9   结语

本工程自1996年开始设计,1997年根据投资方意见,对建筑布局、功能进行调整,1998年与装修公司配合,边设计边修改边施工,多工种交叉作业。1999 年8 月试营业,2000 年交付外方投入使用,空调系统经几年运行,完全达到使用要求,笔者设计该工程得到一些体会,归纳如下。

9.1 原担心的阳光大厅冬季设计参数达不到要求,13 m高玻璃幕墙局部会结露,靠近外窗部位会有冷辐射等问题均未出现,地板送风口送热风与低温地板辐射供暖系统配合使用,效果良好。但1999年夏季试营业期间,因搬运家具阳光大厅旋转门敞开,室外大量热湿空气侵入,玻璃幕墙由于温度低而结露,严重影响阳光大厅通透效果;地板送风口送冷风,冷风射流使玻璃幕墙形成一火炬形图案,影响视觉效果,经调整风口角度,控制风口风速不大于1m/s,问题得以解决。

9.2 游泳馆空调机组冬季送风温、湿度均较高,长时间运行会造成内置电机烧毁,所以电机应外置。

9.3 塔楼客房卫生间排风管设有防火阀,使用2年后发现阀体有锈蚀现象,开关不灵活,建议采用铝质配重式风管止回阀。

9.4 关于空调水系统制式问题,投资方要求采用四管制,经调研、协商后实际采用两管制。实践证明两管制系统运行可靠、经济。
