实例展示机电安装工程常见质量通病及整改措施

 二维码 2
网址：https://mp.weixin.qq.com/s/FHHilwSPIOz2mFxvijYtxw
转自 建筑工程鲁班联盟 | 作者 褚玉松
分享供学习，如有侵权，请联系删除，我们将在24小时内处理

在机电安装过程中，由于施工队伍人员素质参差不齐，缺乏施工规范基本理论及实践知识，再加上管理层对工程质量要求松懈，创优理念不足等因素，工程质量总会出现屡见不鲜的通病。以下质量通病图片，是某项工程的实例分享，总结了安装过程中部分常见的质量通病，分享给同行们参考借鉴，希望在施工过程中杜绝，确保做一个合格或优质工程。

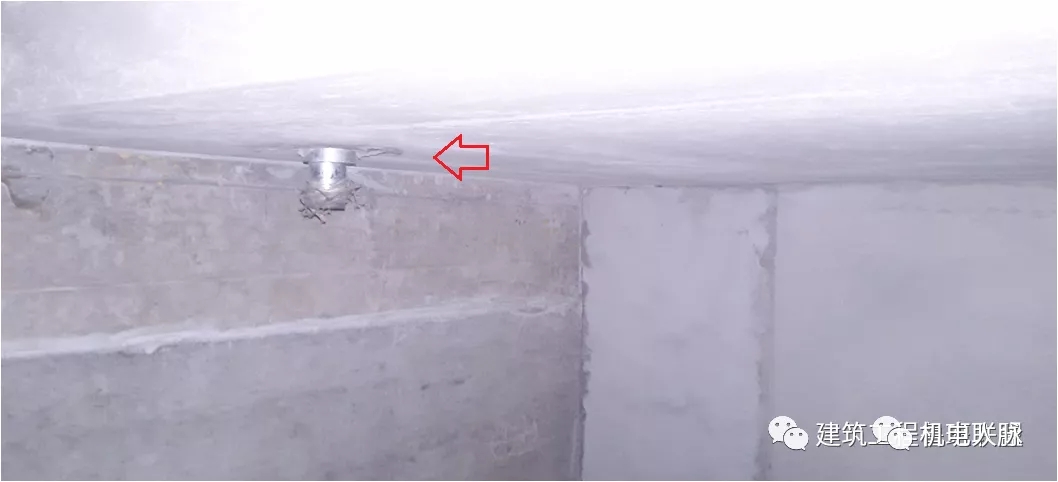

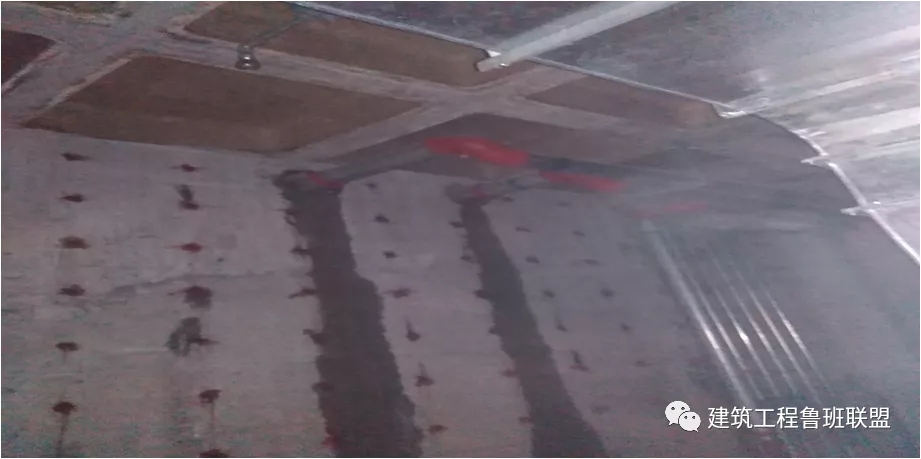

  整改前穿墙套管采用砂浆封堵，过程中管理人员把控与跟踪不严，导致后期外墙漏水：

1 (1).jpg

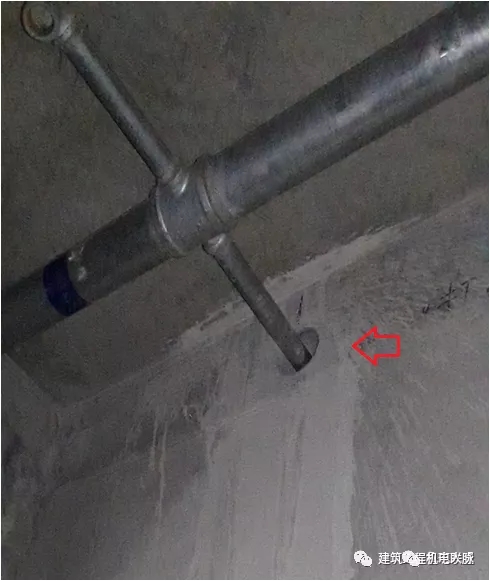

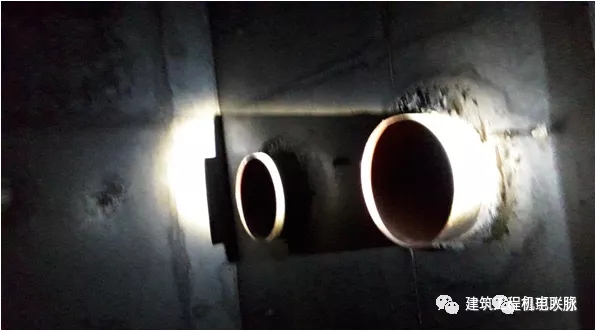

整改后采用油麻捻口，用水泥捻口密实：

1 (2).jpg

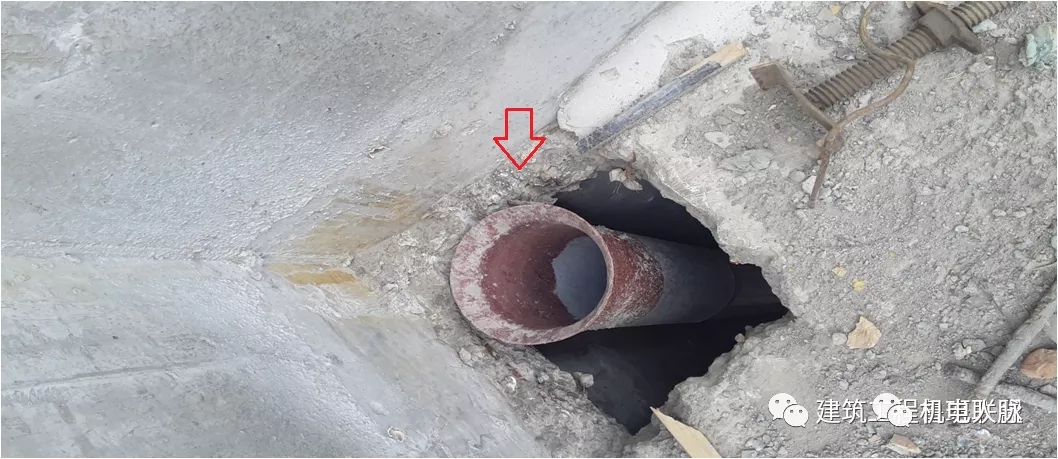

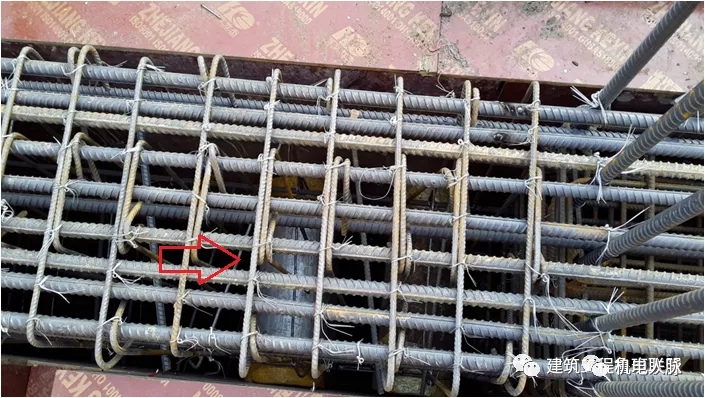

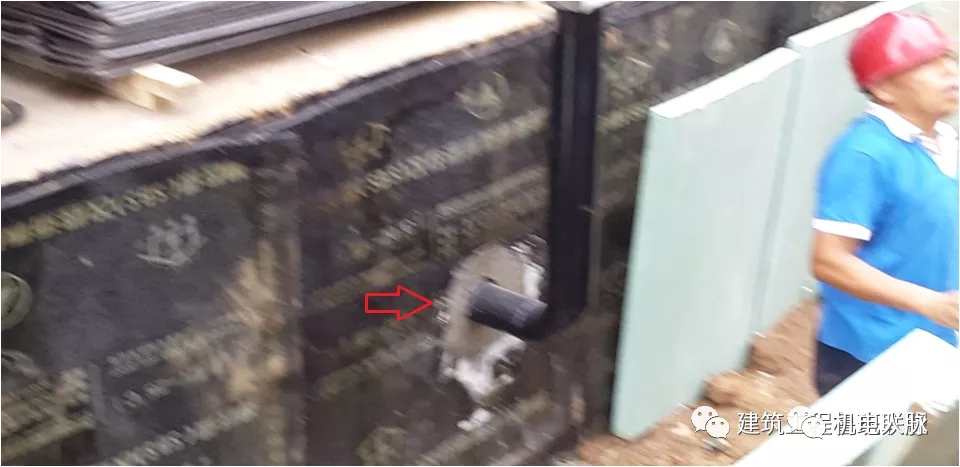

  梁内套管预埋保证在梁的中心或偏上1/3部位，保证不破坏上下梁主筋，严禁在梁偏下预埋：

1 (3).jpg

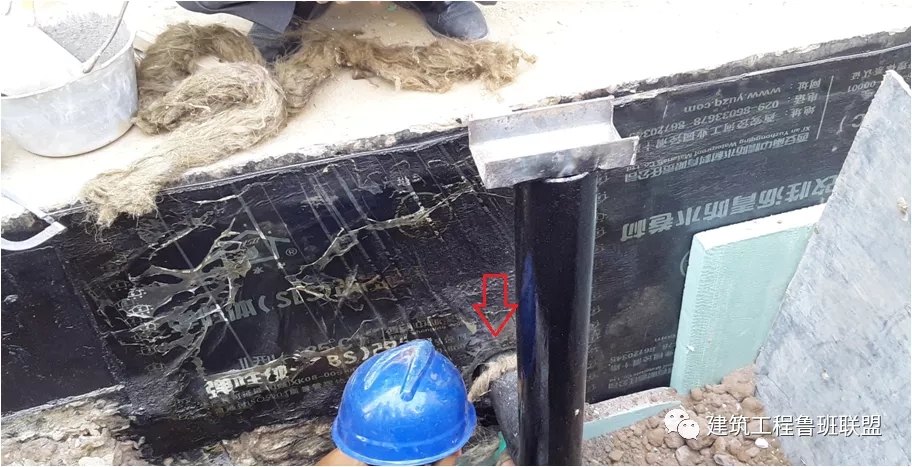

  外墙部位柔性防水套管预埋，止水环以室外墙面平，室外后期为水泥捻口，室内采用柔性法兰连接，套管长度和墙体后都必须匹配：

1 (4).jpg

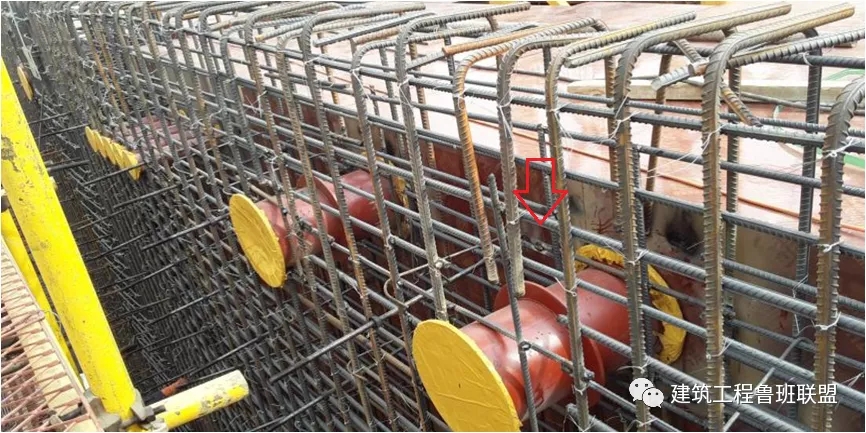

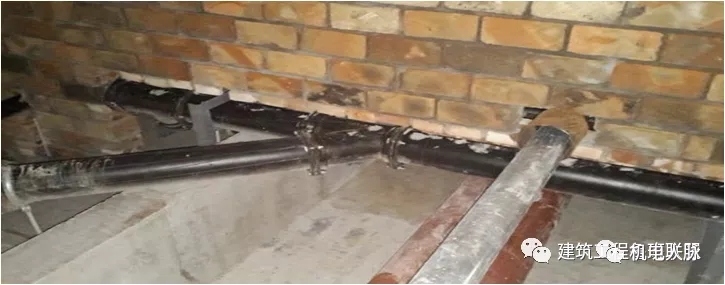

  密闭套管预埋，三道密闭肋；封口、坐标、标高、位置必须正确：

1 (5).jpg
  楼层板面预留洞要求

1）留洞位置正确，洞口大小符合设计及规范要求。
2）使用钢模盒应清理干净，外刷脱模剂；使用免吊止水套管位置、坐标必须正确。
3）套管固定应牢固可靠，采用对夹螺杆固定方式，不采用三点固定方法。
4）控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。
5）打混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。

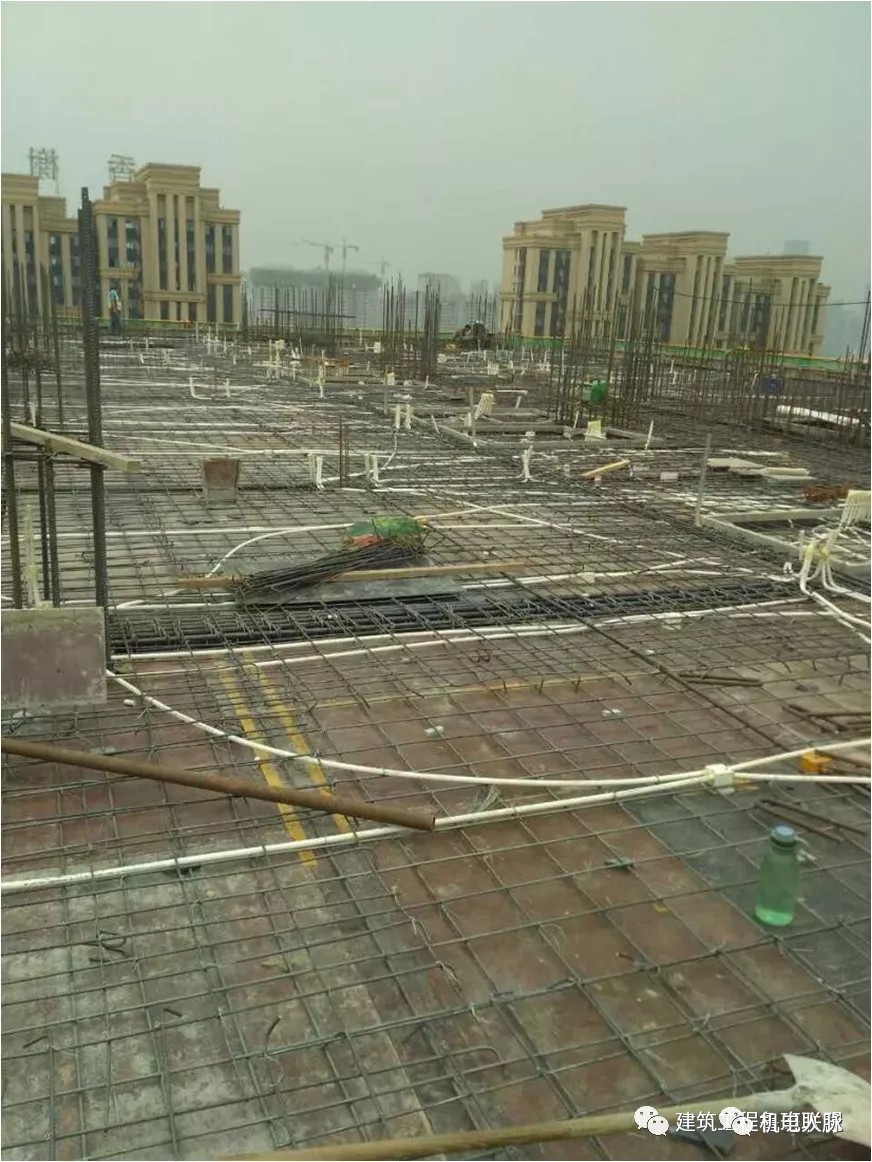

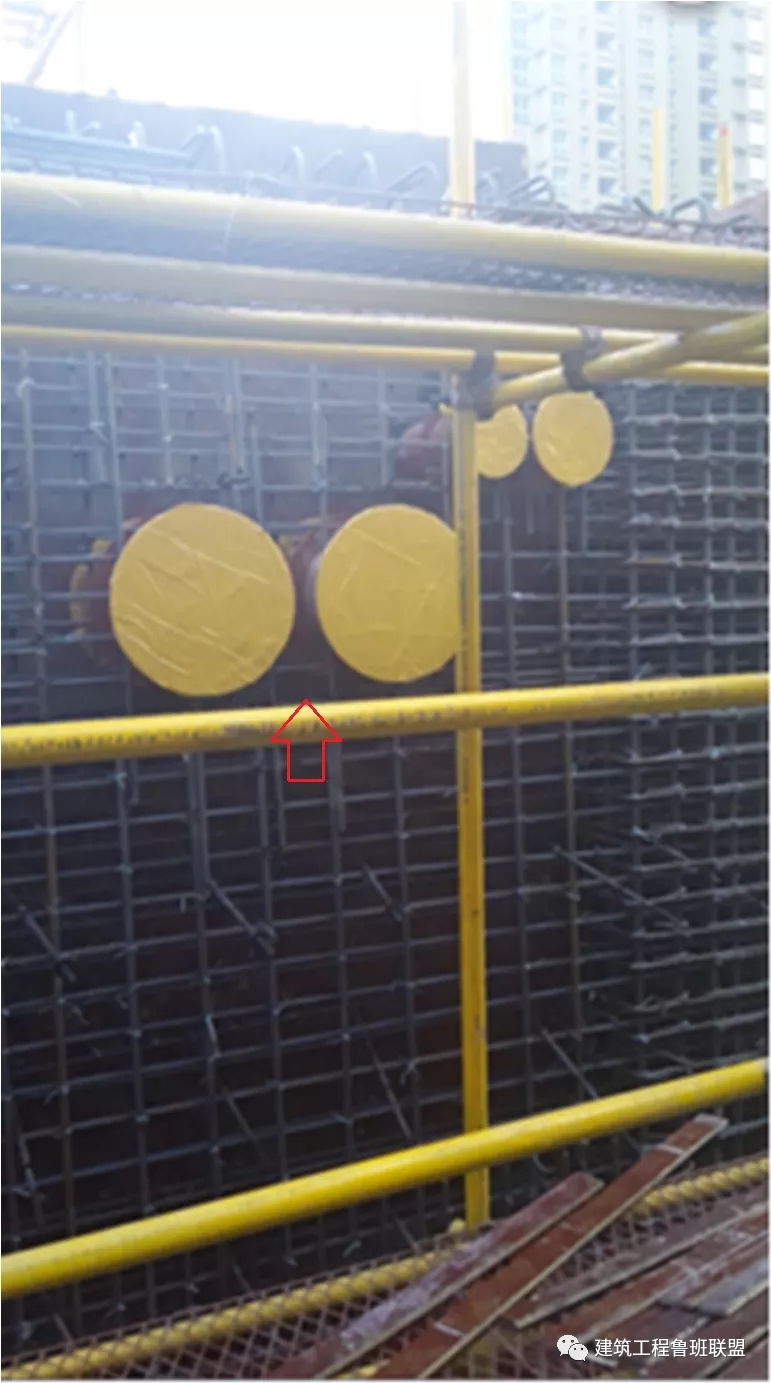

  浇筑前对安装各点位复查：

1 (6).jpg

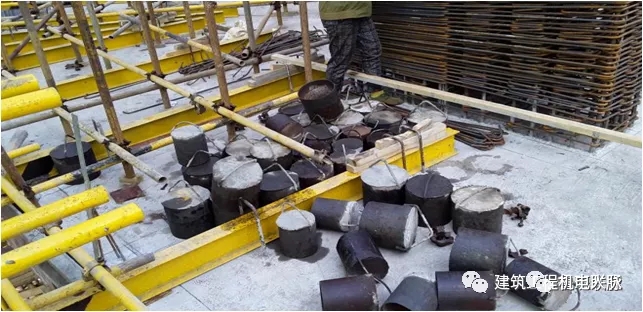

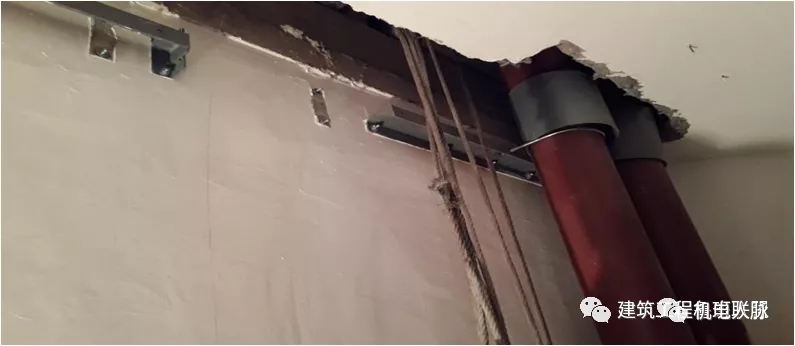

  套管二次使用使用需要刷油处理：

1 (7).jpg
  人防设备间套管预埋出墙，便于后期连接：

1 (8).jpg

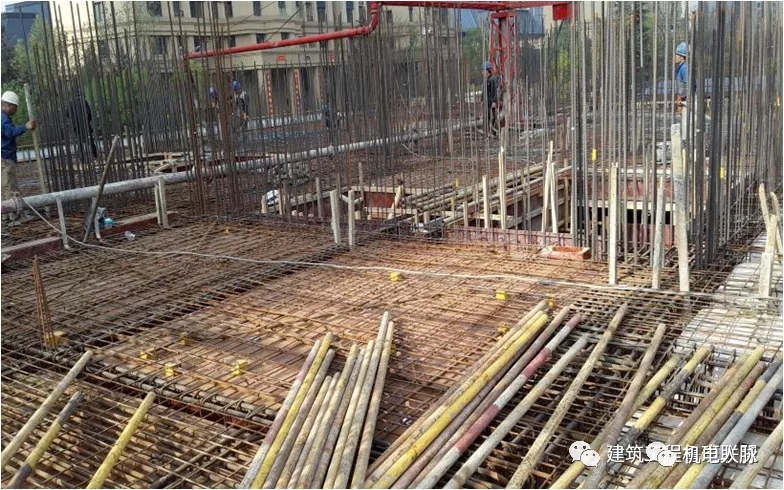

  浇筑前需安排专人跟踪配合土建检查（且留影像资料）：

1 (9).jpg
  免吊套管的定位必须要准，保证后期设备甩口合格，满足配管要求：

1 (10).jpg
  浇筑前板面清理、验收合格后，方能上层钢筋的绑扎，且配合有专人现场看护点位，防止成品破坏：

1 (11).jpg
  管道已经敷设到墙体内，管道严禁半明半暗安装，不符合规范要求：

1 (12).jpg

  管井的一次结构未预留钢筋，预留孔洞过长，一次板面钢筋在洞口部位应做加强处理：

1 (13).jpg
  屋面雨水管未预留孔洞；雨水斗未按照规范做，应采用铸铁立式雨水斗，不允许采用管道扩口的方式：

1 (14).jpg
  管井内套管未和土建配合标高，套管下料太短，看不见套管，施工中未能和土建配合协调：

1 (1).png
  消防管道漏水，原因室外套管封堵未能够按要求捻口（同上）：

1 (15).jpg

  水钻开孔在梁偏下开孔，破坏梁结构：

1 (16).jpg
  套管未与墙体不平齐，影响后期装修装饰美观：

1 (17).jpg
  成品保护不到位，剔凿过程破坏给水管道：

1 (18).jpg

  套管忘记加了，后期用半圆套管，后期隐患，防水不到位，此部位会漏水：

1 (19).jpg

  线缆外露：

1 (20).jpg

  电气管道二次开槽，严禁开横槽：

1 (21).jpg

  此部位套管未能预留直线（走廊套管影响后期净高）：

1 (22).jpg
  预埋过程中，往往抢工期时间，现场临电不规范，容易出安全事故：

1 (23).jpg

  地暖浇筑后埋地管还外露（地面标高控制不到位）：

1 (24).jpg

  野蛮施工，氧气、乙炔瓶没有安全防护及距离：

1 (25).jpg

  空调水变径方向未按图集规范（变径不规范）：

1 (26).jpg
  电梯机房上方有排水管道，在审图过程中的失误：

1 (27).jpg

  马鞍开孔未按管径要求，开孔不到位，影响后期介质流量：

1 (28).jpg
  设备运输，电机损坏，安装运输时必须要做到成品保护措施：

1 (29).jpg

  结构墙体厚度400MM风口洞未预留（1M*1M方洞），后期再开孔，已经严重破坏结构：

1 (30).jpg

  进场材料严格验收，锈蚀的材料管件不能安装：

1 (31).jpg

  未预留洞口，破坏结构板钢筋；屋面雨水管已经堵塞，雨水篦子未安装：

1 (32).jpg1 (33).jpg
  潜污泵严禁软管连接，易脱落，后期维修困难，在施工过程中，建议采用法兰连接方式：

1 (34).jpg
  雨水斗半明半暗；后期影响排水功能：

1 (35).jpg

  人防部位密闭肋施工至墙外了，未按人防要求施工：

1 (36).jpg1 (37).jpg
  风管采用电焊开孔，未采用钻床打眼：

1 (38).jpg
  机电工程怎样做好质量控制

机电安装过程中，必须做好“事前控制、事中控制、事后控制”这三个不同阶段，直接关系到施工质量管理的好坏。简单的说，事前要有计划安排；事中管理必须要跟踪到位，管理人员有布置必须就要跟踪检查，发现问题，将问题扼杀在萌芽当中；事后处理发现问题，要果断去处理，不能犹豫放松。
如果事后是无奈的、被动的，就是这种很多的事后或无奈，为事前控制提供了依据，那就是我们平常讲的机电工程质量通病与防治，它告诉我们应当采取什么样的措施去阻止或减少质量通病的出现，一切都是事前、事中控制很关键！
