工程实例分享桥架免留洞预埋件施工工艺

二维码 7

网址：https://mp.weixin.qq.com/s/6qbhbpcDI4_D6lUbNHJ0xw

转自建筑工程鲁班联盟南通二建

机电人脉编辑

分享供学习，如有侵权，请联系删除，我们将在24小时内处理

01工艺做法

1

工艺流程

前期定做各尺寸预埋件→放线 → 定位 → 安装预埋件和等电位扁铁 → 模板或钢筋上固定→预埋件中塞硬性泡沫板 →隐蔽验收 → 浇注混凝土 →拆模 → 清除泡沫板→ 安装桥架 →等电位连接 →成品保护。

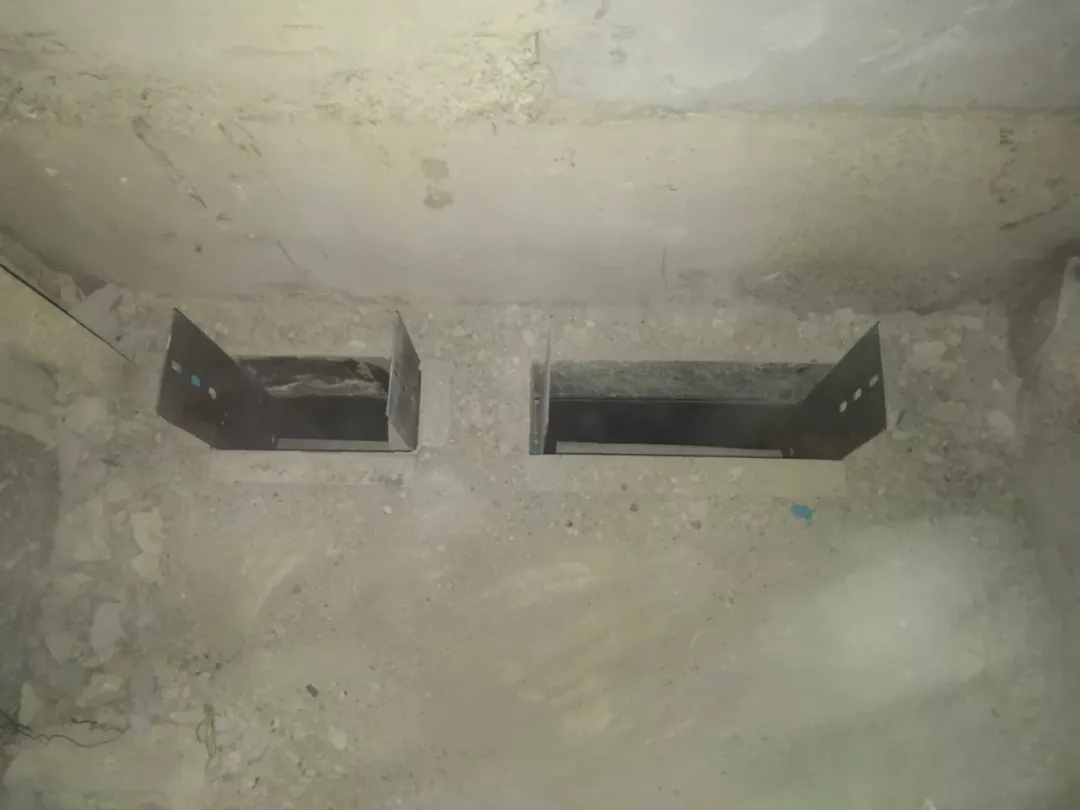

▽定位预埋

1 (1).jpg 1 (2).jpg

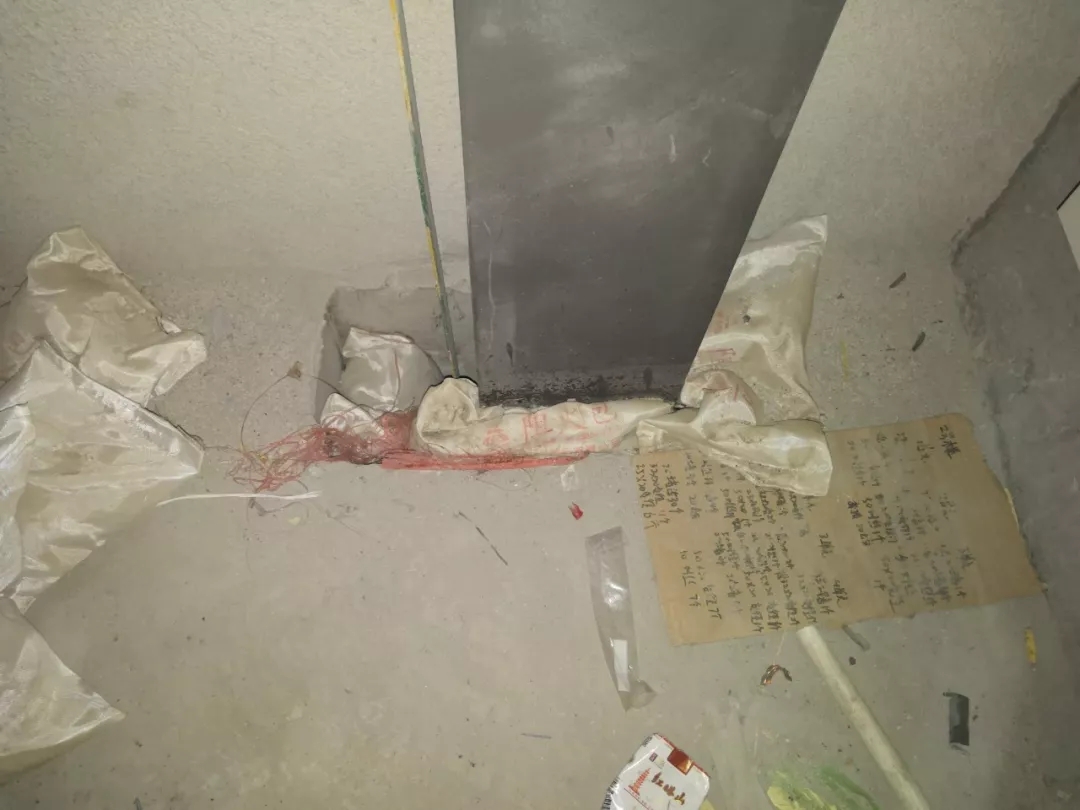

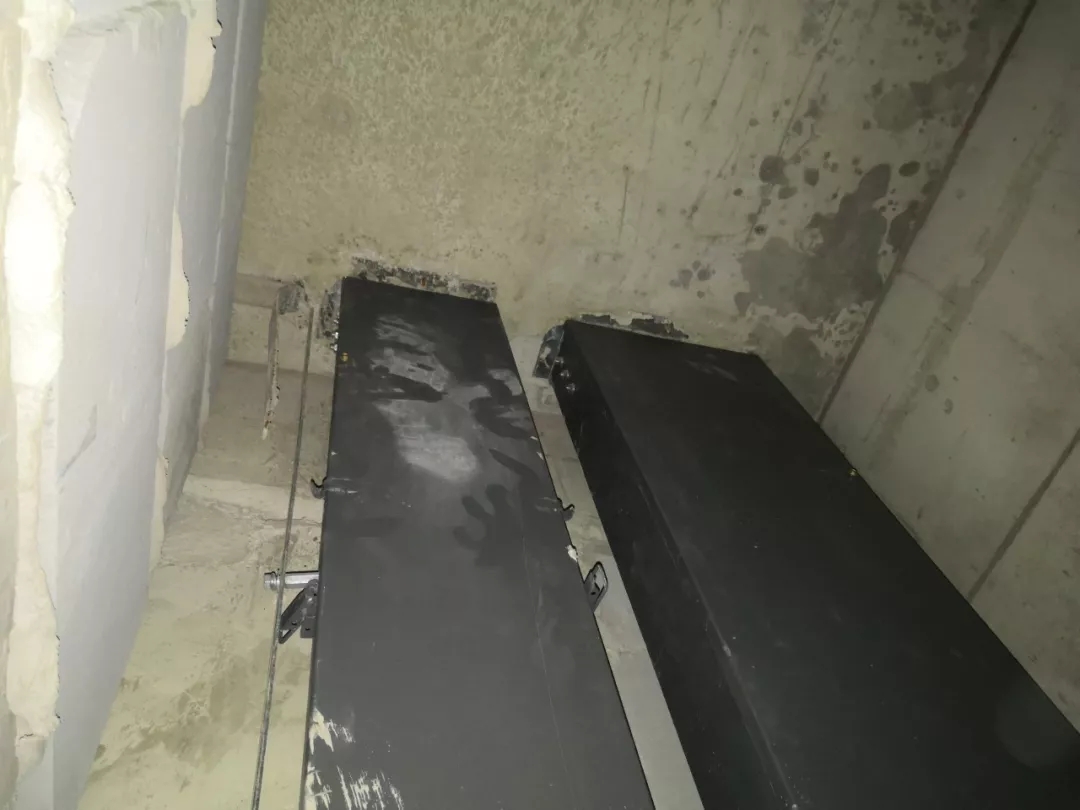

▽拆模效果

1 (3).jpg 1 (4).jpg

2

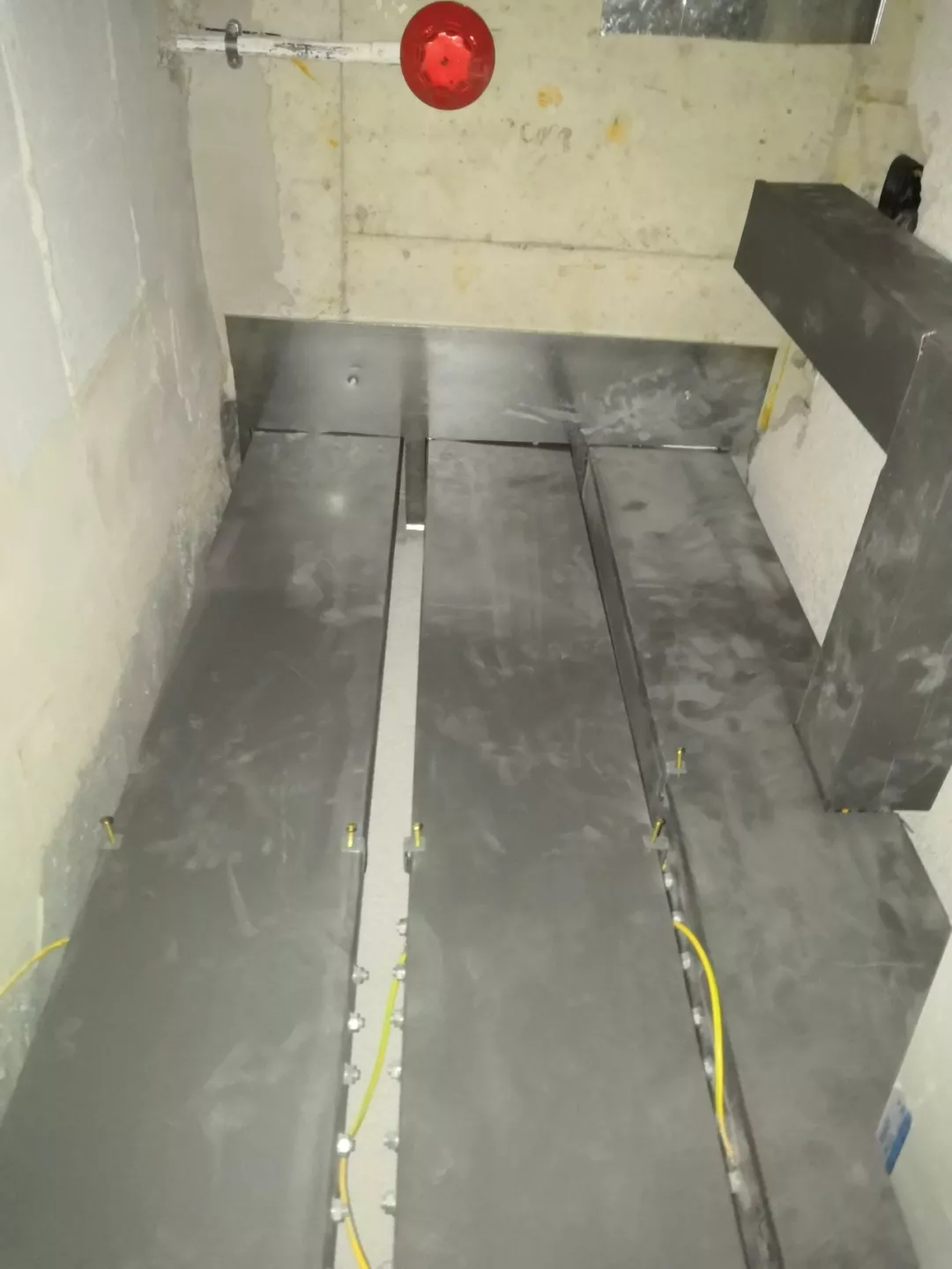

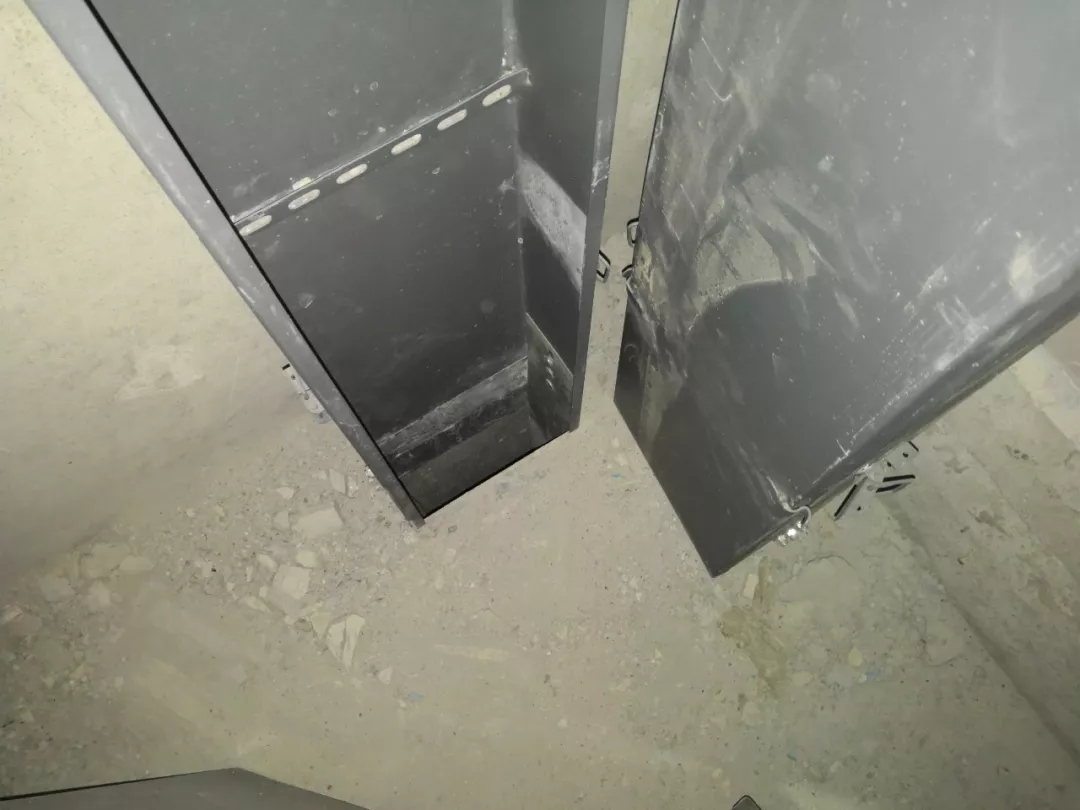

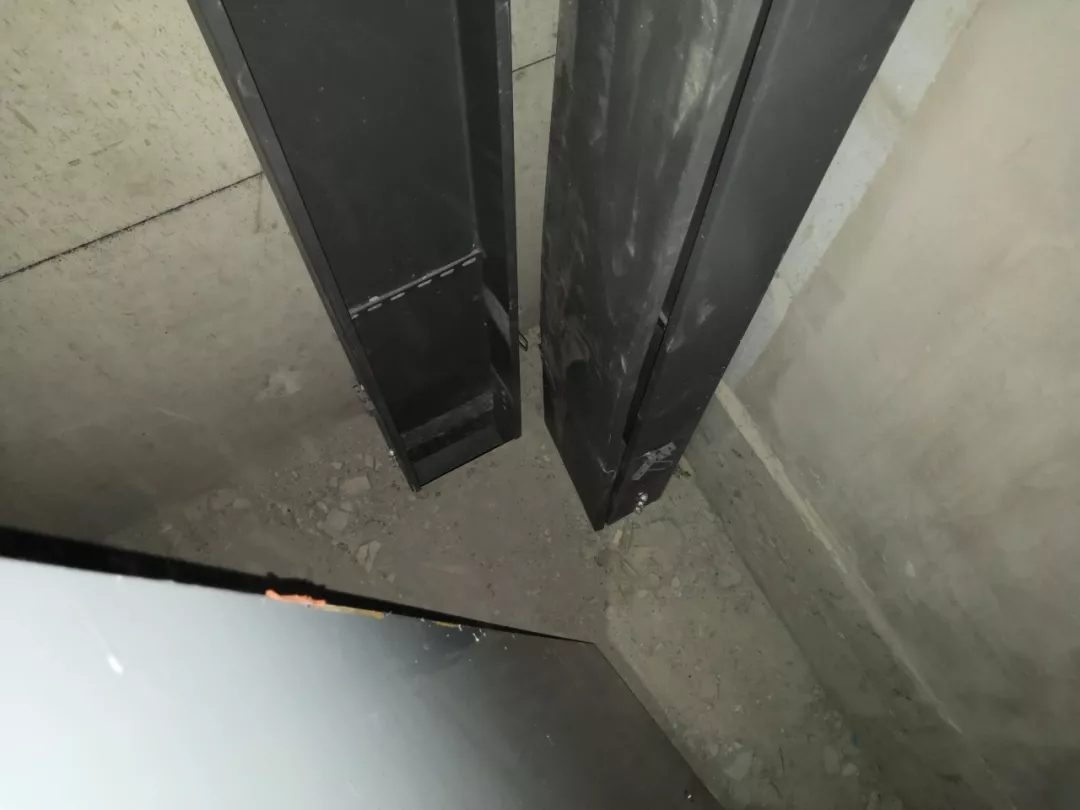

桥架安装施工效果

1 (5).jpg

1 (6).jpg 1 (7).jpg

3

对比传统做法

桥架免留洞预埋件施工工艺，改进了桥架预留洞预埋的做法，区别于传统木框留洞，后期省了预留洞的修补，大大节省了防火包的费用。桥架预埋件可以直接在电井、墙体上预留，连接方便。

使用桥架预埋件的总效益上就是省了后期吊洞和外圈防火包的费用，并且提高了安装阶段工效和整体观感质量。

02操作要点

1

放线定位

在顶板上放出距离墙控制线，根据梁钢筋量出竖井桥架具体位置，用记号笔在模板上作记号，根据记号线画出的位置就是预埋件固定安装的位置。

2

埋件安装

根据放线定出的位置，埋件四边都有2个固定埋件的螺丝孔，用自攻钉钉在模板上固定。等电位扁铁同样打两孔折90度固定在桥架预埋件旁边。等钢筋铺完，再次检查固定埋件，确保利用率在99%以上。预埋件在剪力墙位置时，定好位置后，钢筋和预埋件点焊固定，合模之前再次检查，预埋件是否偏位。

3

安装阶段

拆模之后，清理自攻钉和预埋件里面硬质泡沫板，根据层高定做桥架桥架一半长度，连接片连接固定。
