预埋或分离，装配式建筑机电管线敷设实例图片欣赏

 二维码 4
网址：https://mp.weixin.qq.com/s/ffPEBW7UkLMmbfd76YeD1w
转自 克三关
机电人脉整理
分享供学习，如有侵权，请联系删除，我们将在24小时内处理

机电管线与预制构件的关系，主要有两种情况：
1）管线暗埋，即机电管线要埋设在混凝土构件中，两者亲密无间。
2）管线分离，即机电管理与混凝土构件没有亲密接触，保持距离。

PART1

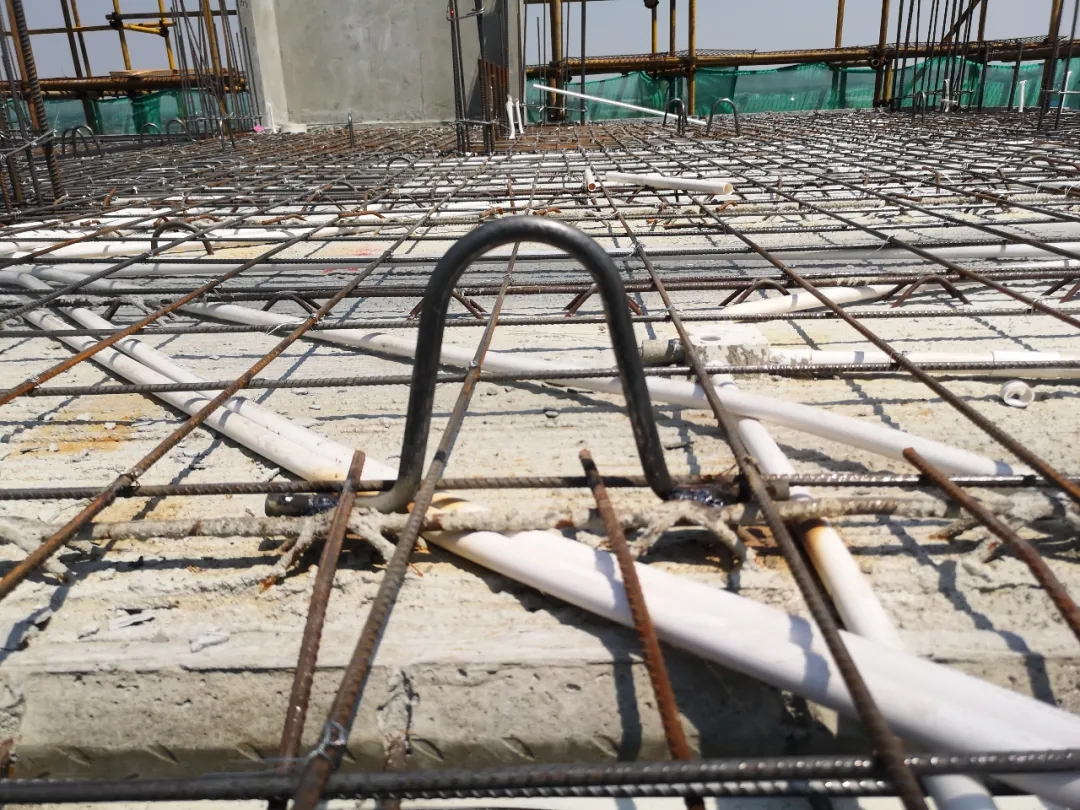

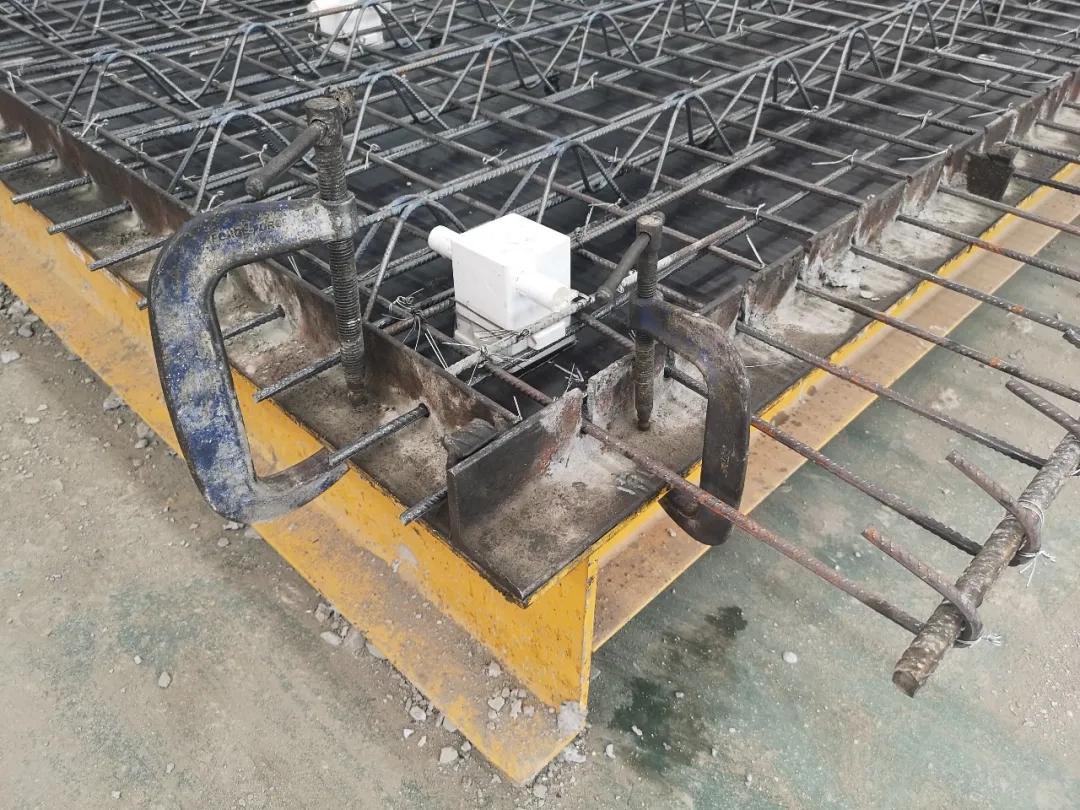

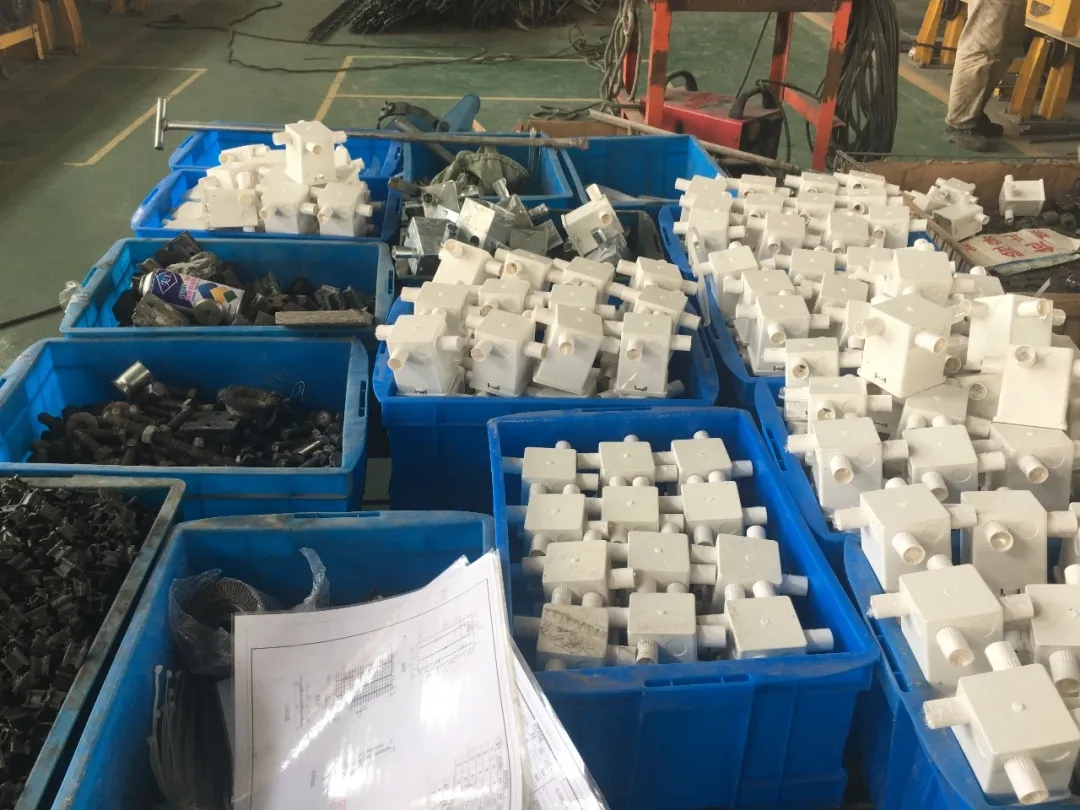

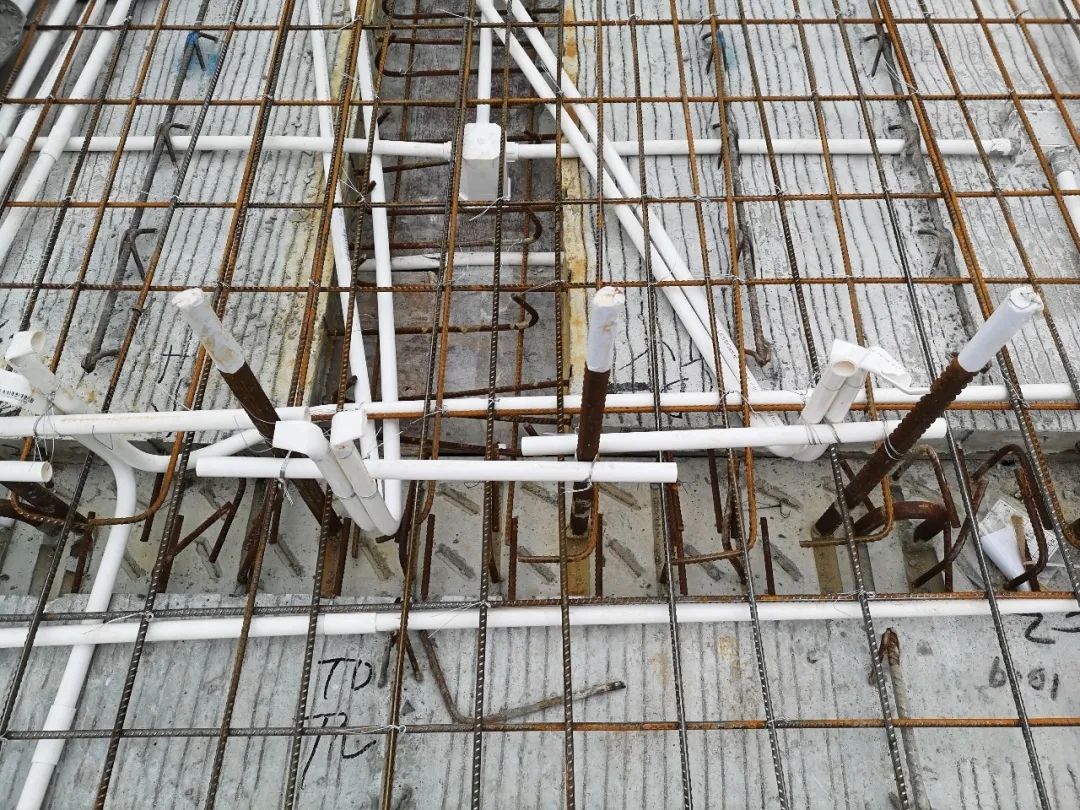

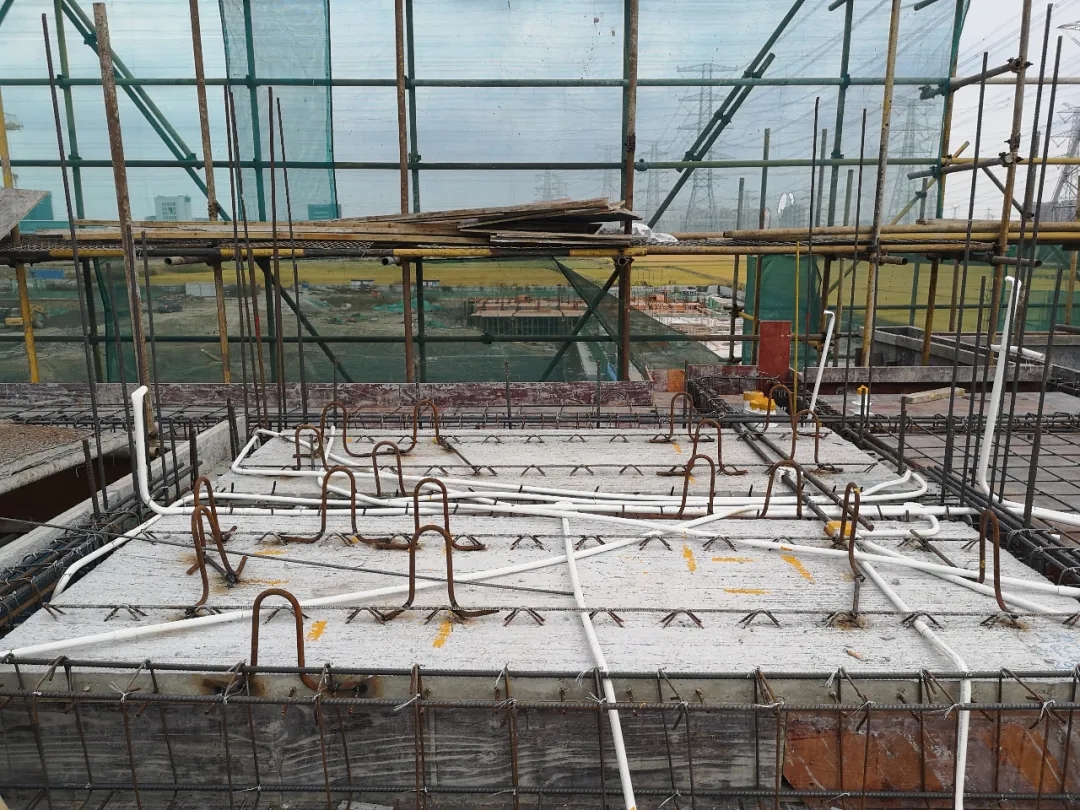

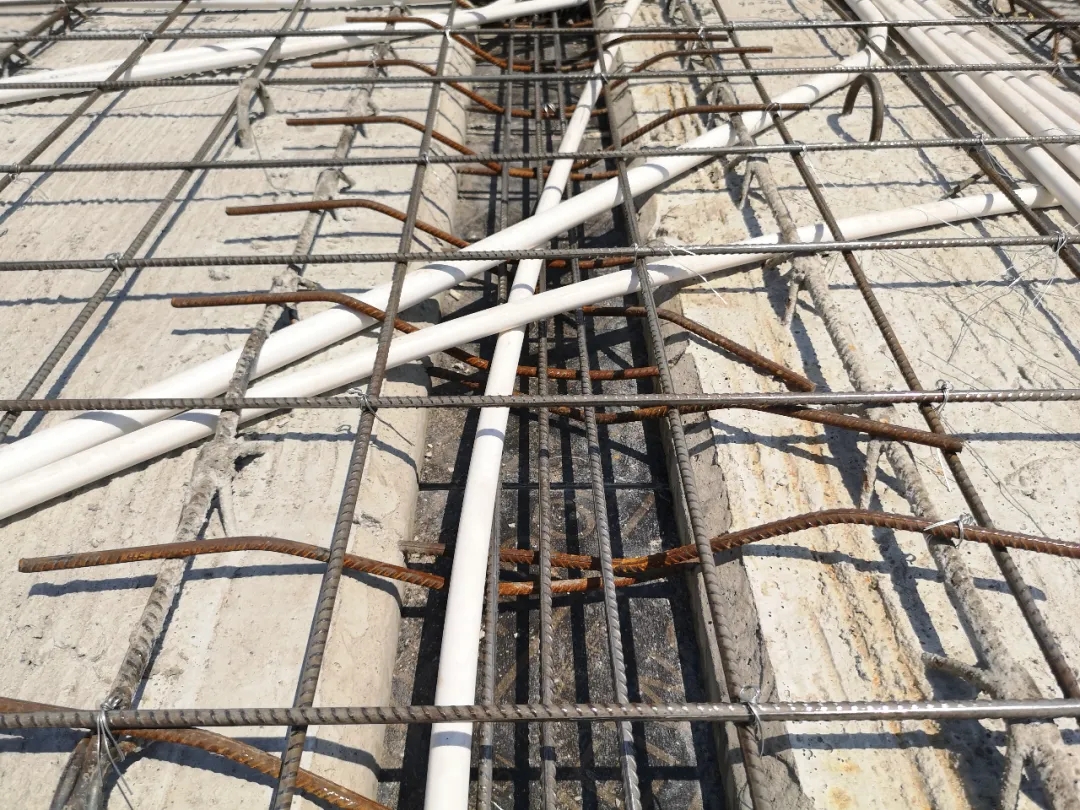

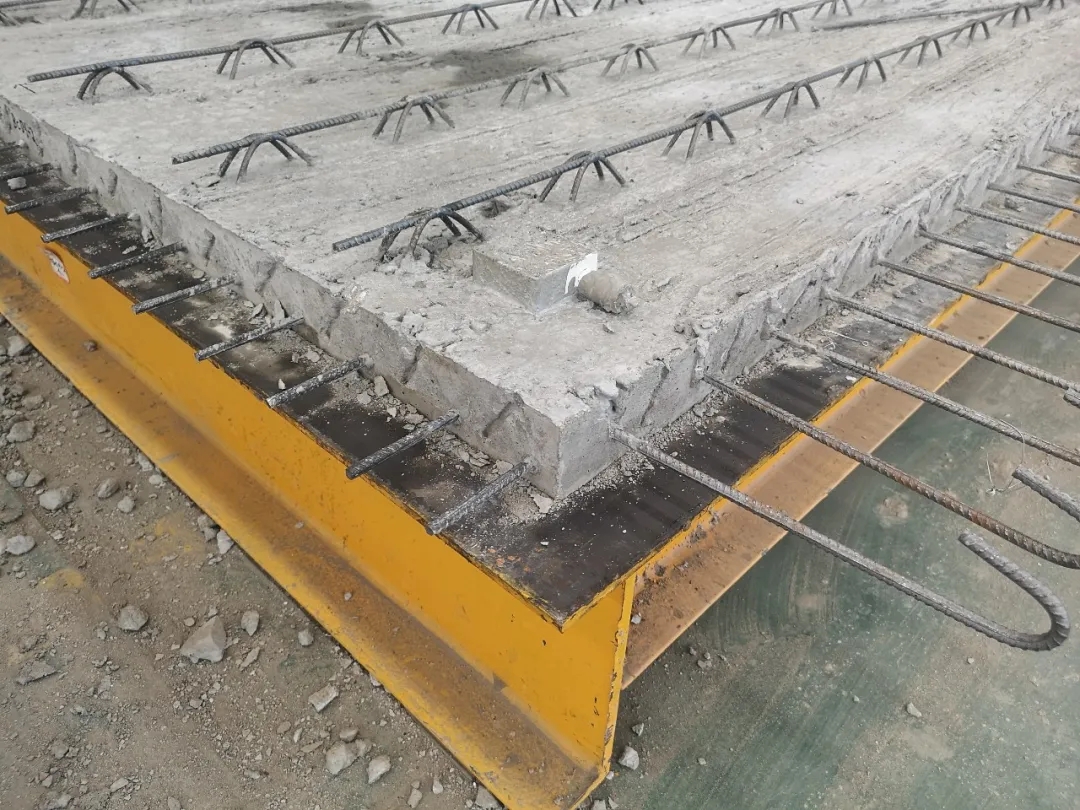

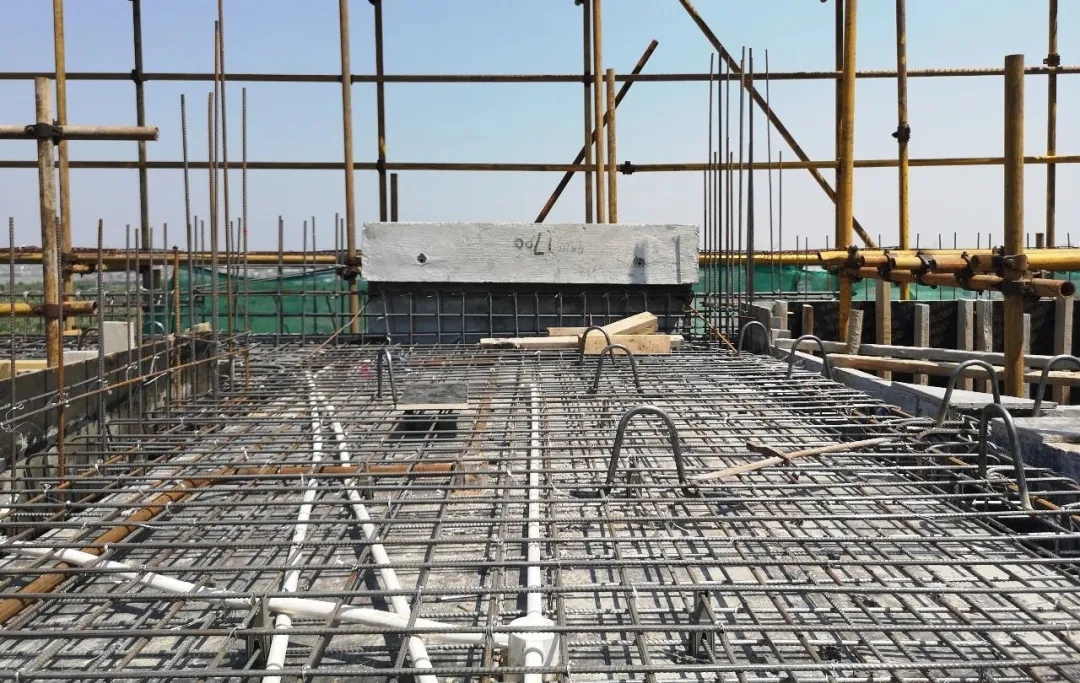

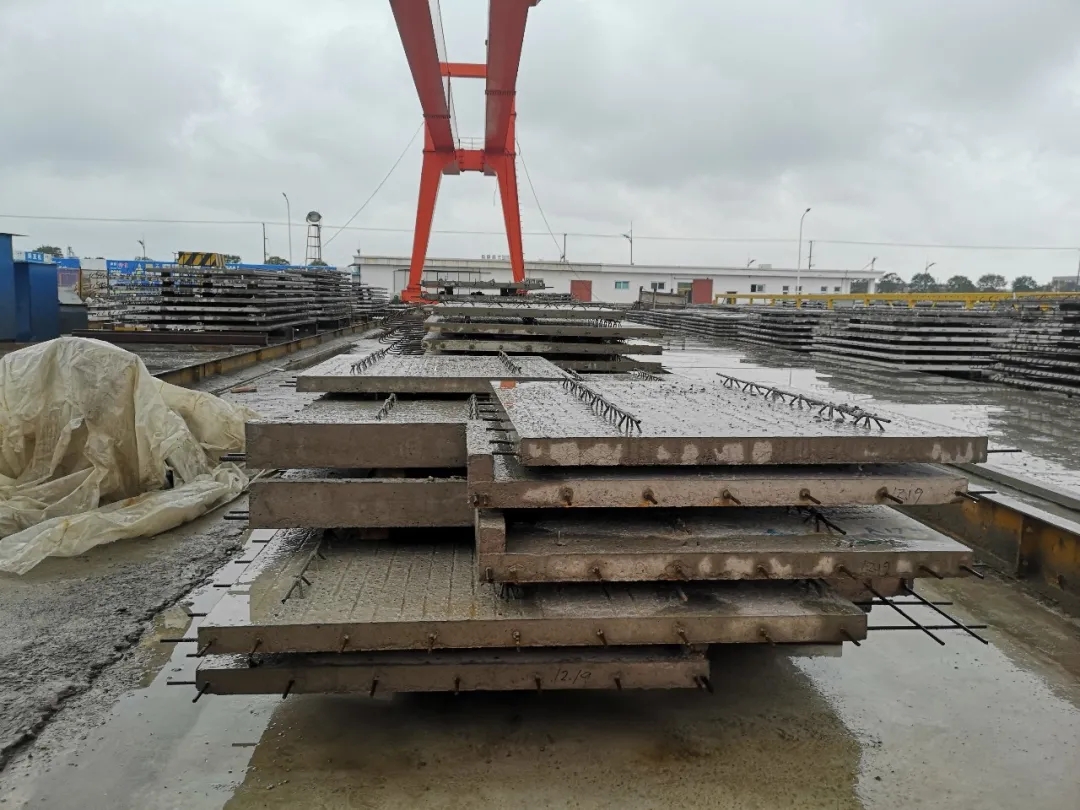

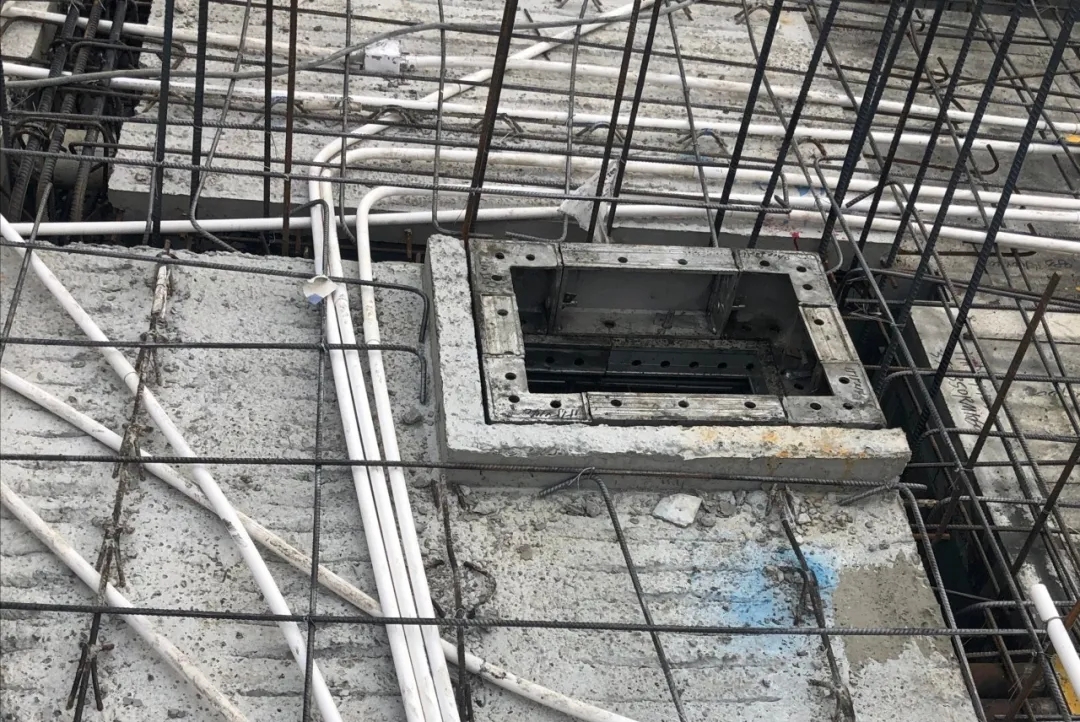

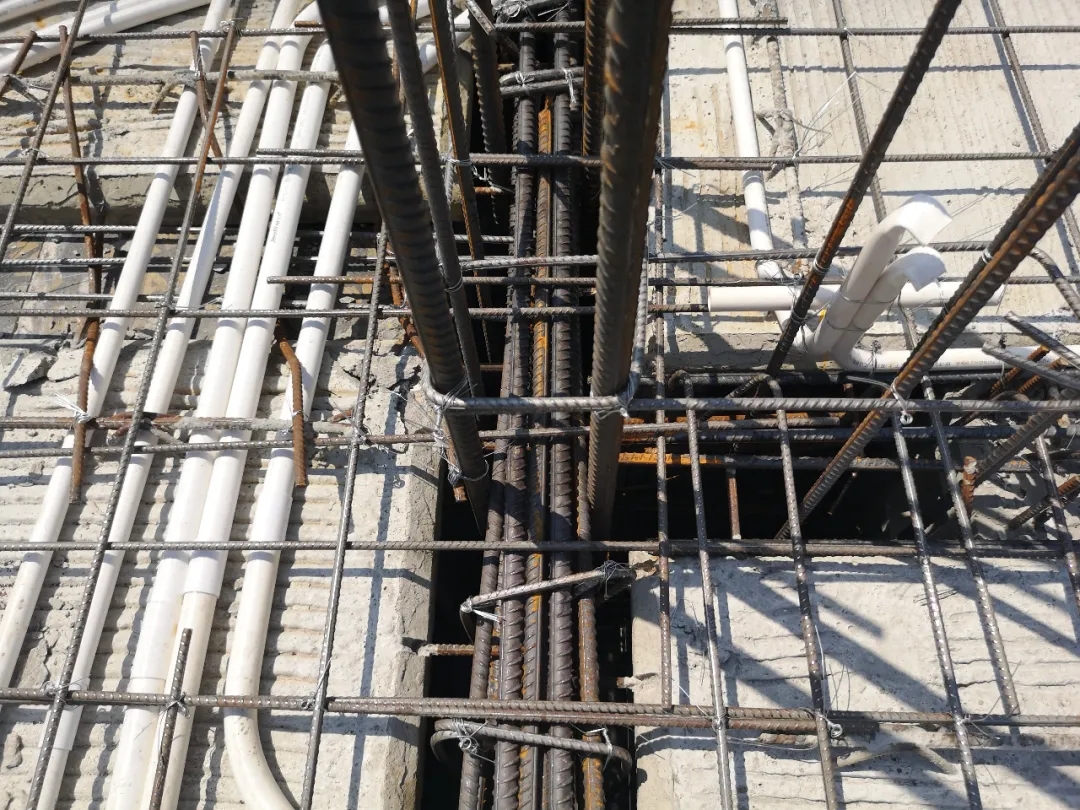

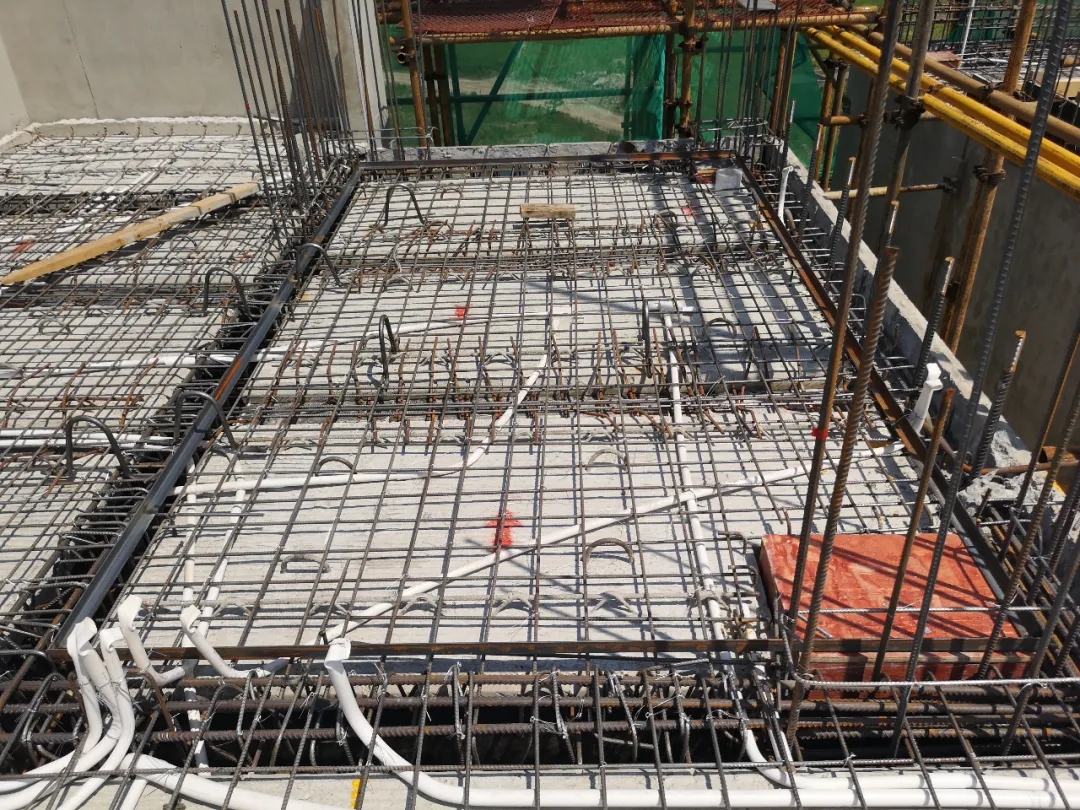

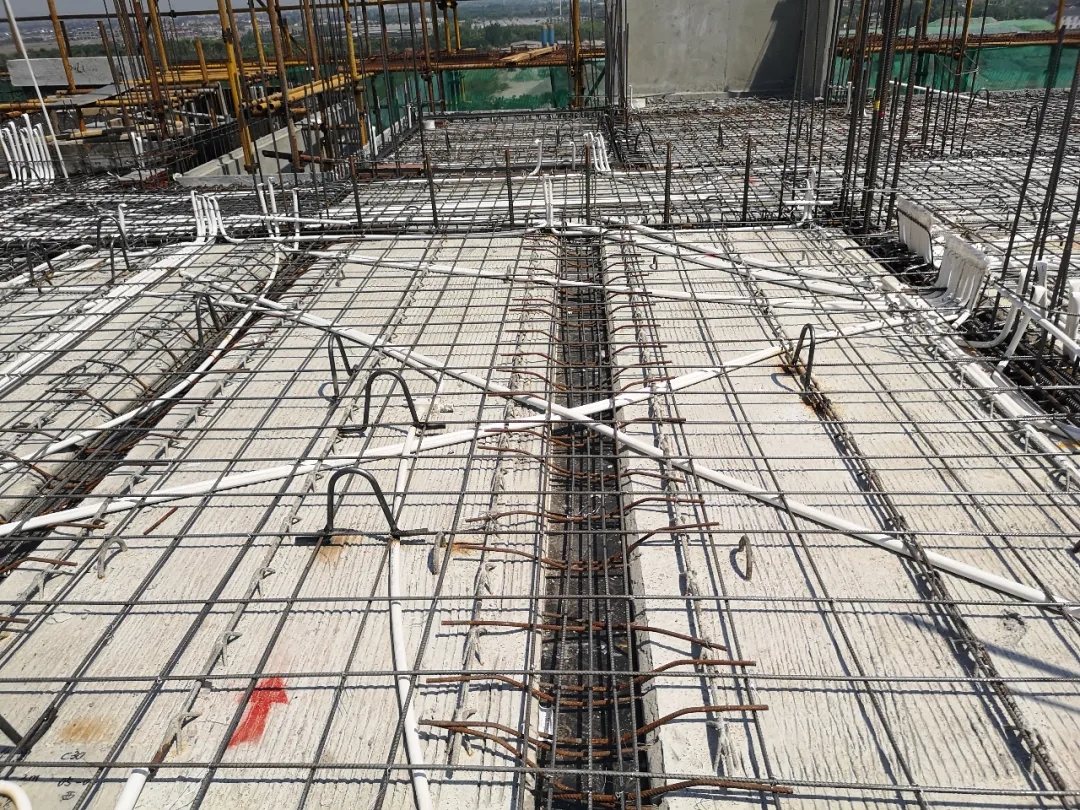

叠合板预埋

1 (1).jpg1 (2).jpg1 (3).jpg1 (4).jpg1 (5).jpg1 (6).jpg1 (7).jpg

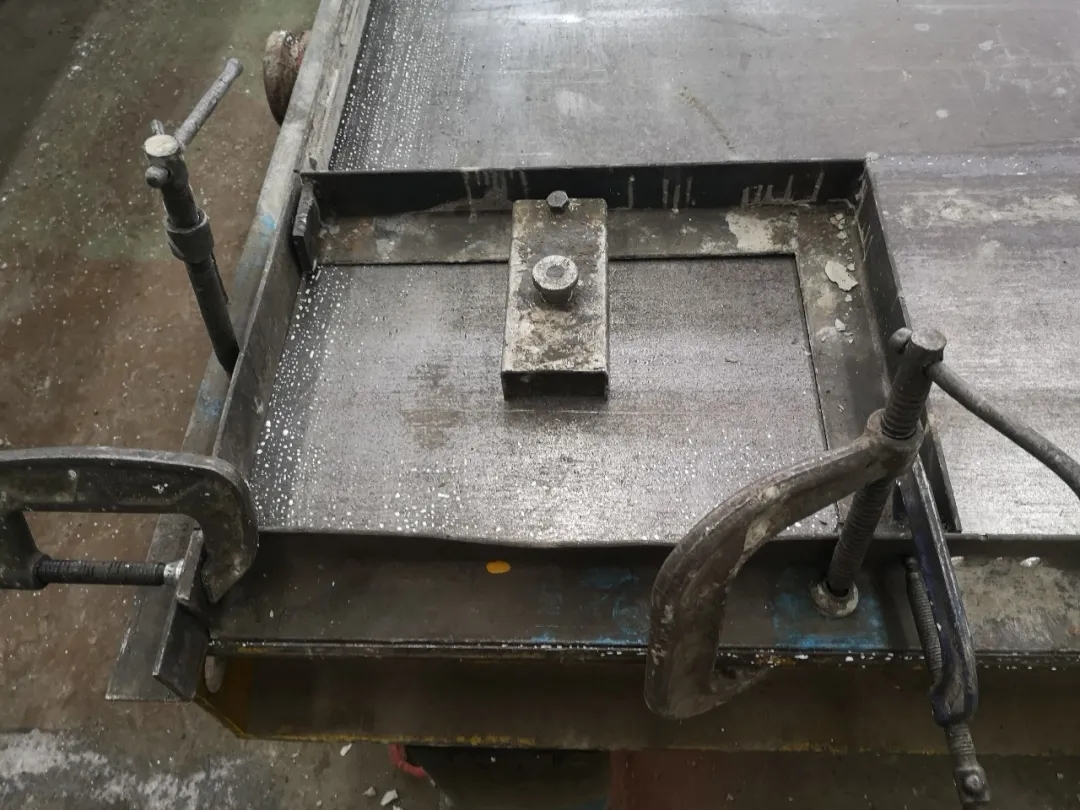

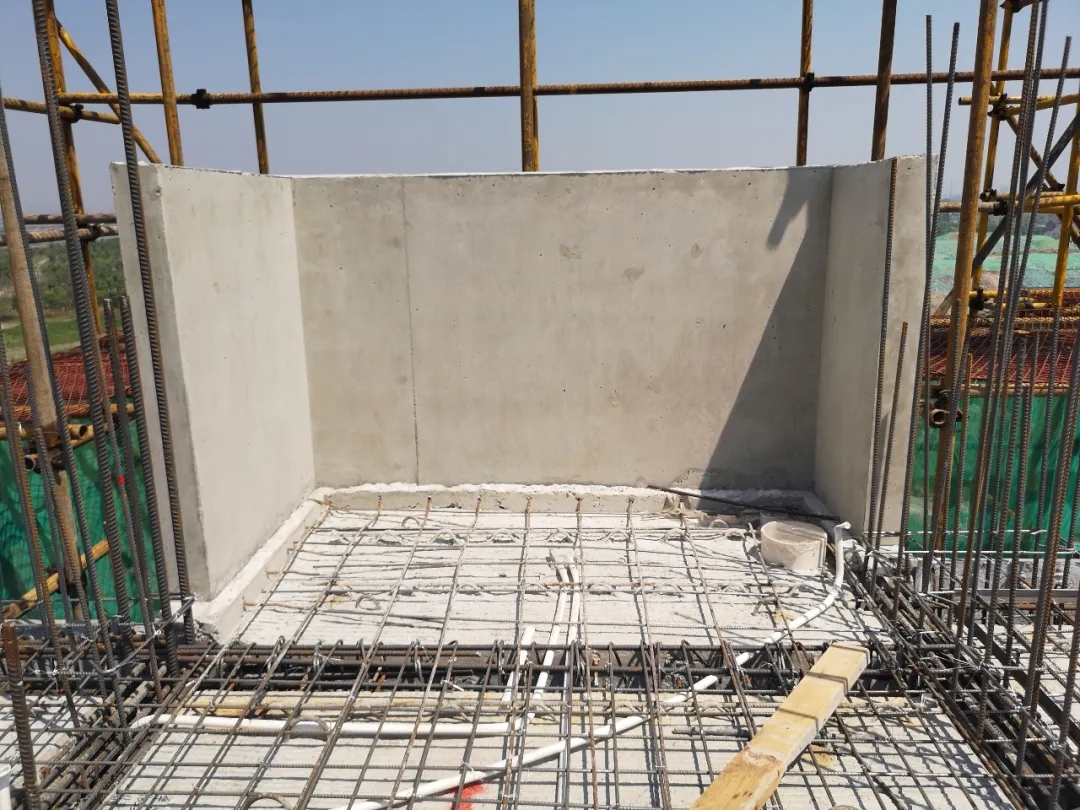

管井处做了上翻，生产麻烦一点

1 (8).jpg1 (9).jpg1 (10).jpg1 (11).jpg1 (12).jpg1 (13).jpg1 (14).jpg1 (15).jpg1 (16).jpg1 (17).jpg1 (18).jpg1 (19).jpg1 (20).jpg1 (21).jpg1 (22).jpg1 (23).jpg

PART2

PC墙预埋


1 (24).jpg1 (25).jpg1 (26).jpg1 (27).jpg1 (28).jpg1 (29).jpg1 (30).jpg1 (31).jpg1 (32).jpg1 (33).jpg1 (34).jpg1 (35).jpg1 (36).jpg1 (37).jpg1 (38).jpg

PART3

防雷接地预埋预留

外墙预制时，容易遗漏的防雷接地预留预埋问题。
1 (39).jpg1 (40).jpg1 (41).jpg1 (42).jpg1 (43).jpg1 (44).jpg

PART4

管线分离敷设

本篇相片拍摄于2020年，海门、南京某居住项目，除样板照片1以外均是南京市江北新区人才公寓项目（EPC总承包单位：中建八局三公司，装配式内装设计及施工单位：和能人居）。

样板照片1：吊顶架空（海门龙信养老公寓项目）

1 (45).jpg

样板照片2：墙面架空
1 (47).jpg
样板照片3：地面架空：

1 (48).jpg

以下为工程施工现场实景：

1 (49).jpg1 (50).jpg1 (51).jpg1 (52).jpg1 (53).jpg1 (54).jpg1 (55).jpg1 (56).jpg1 (57).jpg1 (58).jpg1 (59).jpg1 (60).jpg1 (61).jpg1 (62).jpg1 (63).jpg1 (64).jpg
卫生间：

1 (65).jpg1 (66).jpg

厨房：


1 (67).jpg1 (68).jpg
