这个建筑整面墙都是光伏板!创新节能建筑赏析

转自 网络
分享供学习,如有侵权,请联系删除,我们将在24小时内处理

The edge办公楼高10层,地块宽15m,拥有加拿大最大之一的太阳能板墙面。一共560块光伏电板可以满足建筑80%的电力需求。建筑与城市电网相连,在晴天时反向供给多余的电力。设计同时采用了三层玻璃、四层玻璃隔热系统。在夏季,北侧窗户可以提供自然采光,几乎不需要百叶窗与人工照明。建筑两端设有大型的隔热阳台,通过太阳能屏(隔绝紫外线)控制日照。


大楼内包括贯穿七层楼的私人教育机构和位于顶部两层的私人办公空间。一层开放大厅可以多功能使用。该项目的18个地下停车位从隔壁公寓的停车场进入,消除了坡道对地面的破坏。


太阳能面板墙面提供了可持续效益,南侧建筑物较矮,预计50年内不会再进行开发。不过太阳能墙的投资回收期也只有5至8年,也可以适用于未来周边建筑不确定性稍高一些的地块。


灵活的楼面层既可以设置成开放式布局,也可以沿北墙设置十间封闭的办公室。极简的室内设计降低了建造成本。


空调水管与照明线路沿核心处吊顶布置,使得房间内可以打造裸露混凝土天花。空调风管沿梁布置。电气插座布置在地面上,线管位于现浇混凝土地面的管道内。


以下小编选取了一些能较好展现该项目室内管线布置与太阳能板布置的图片,供欣赏。

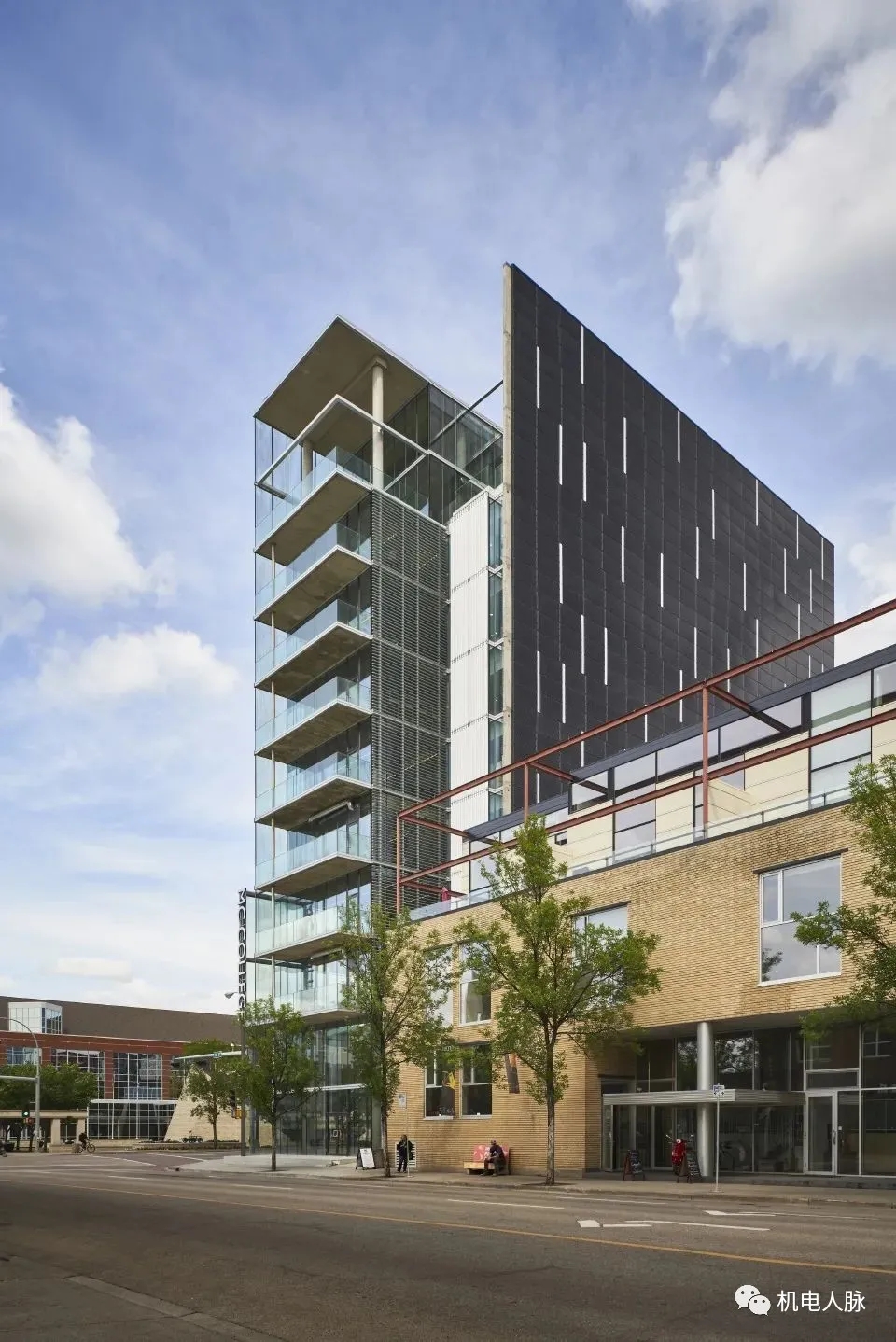

∨西南侧外观

1 (1).jpg

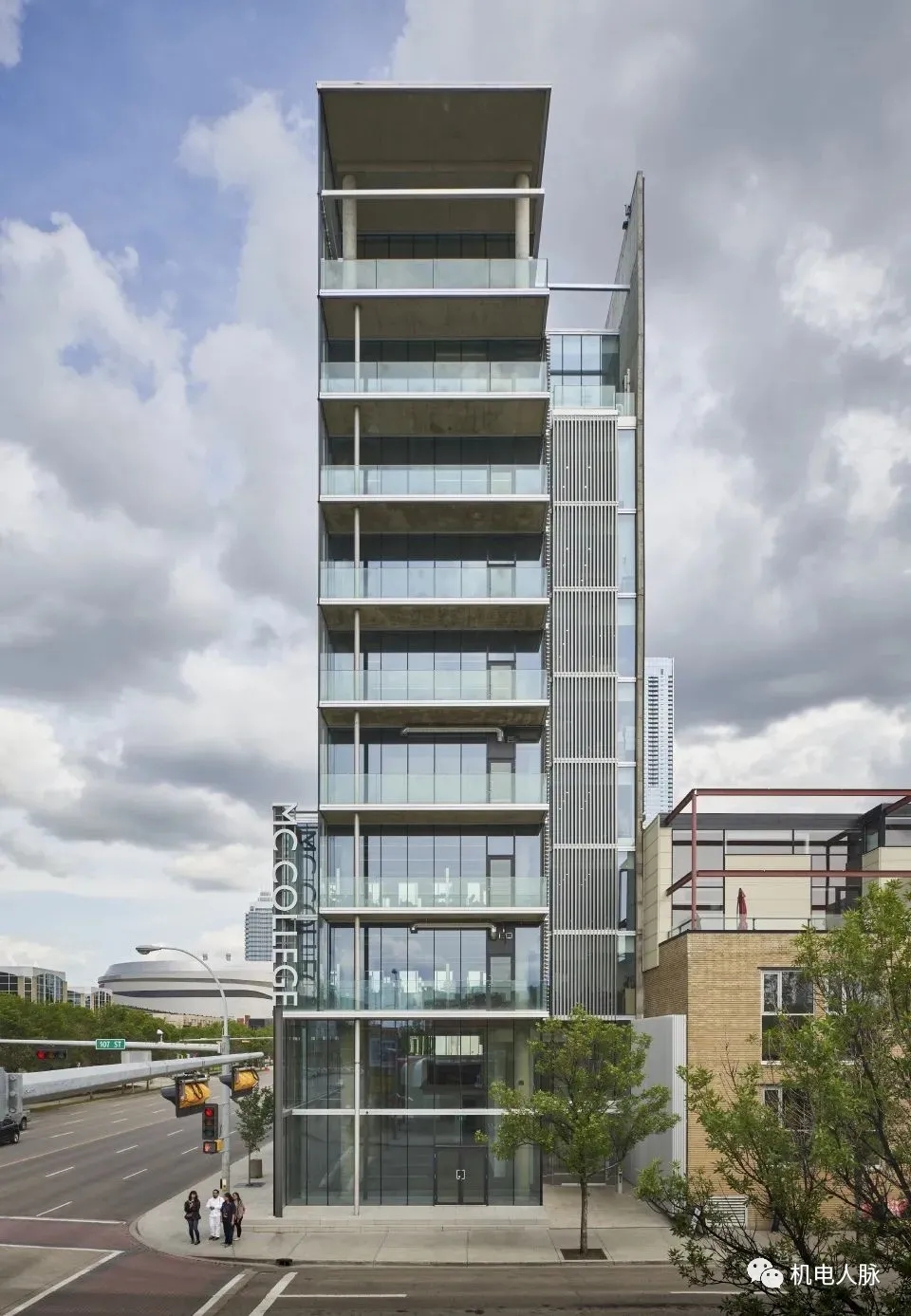

▼建筑两端的隔热阳台,北面玻璃为太阳能隔热屏,南面为太阳能面板

1 (2).jpg

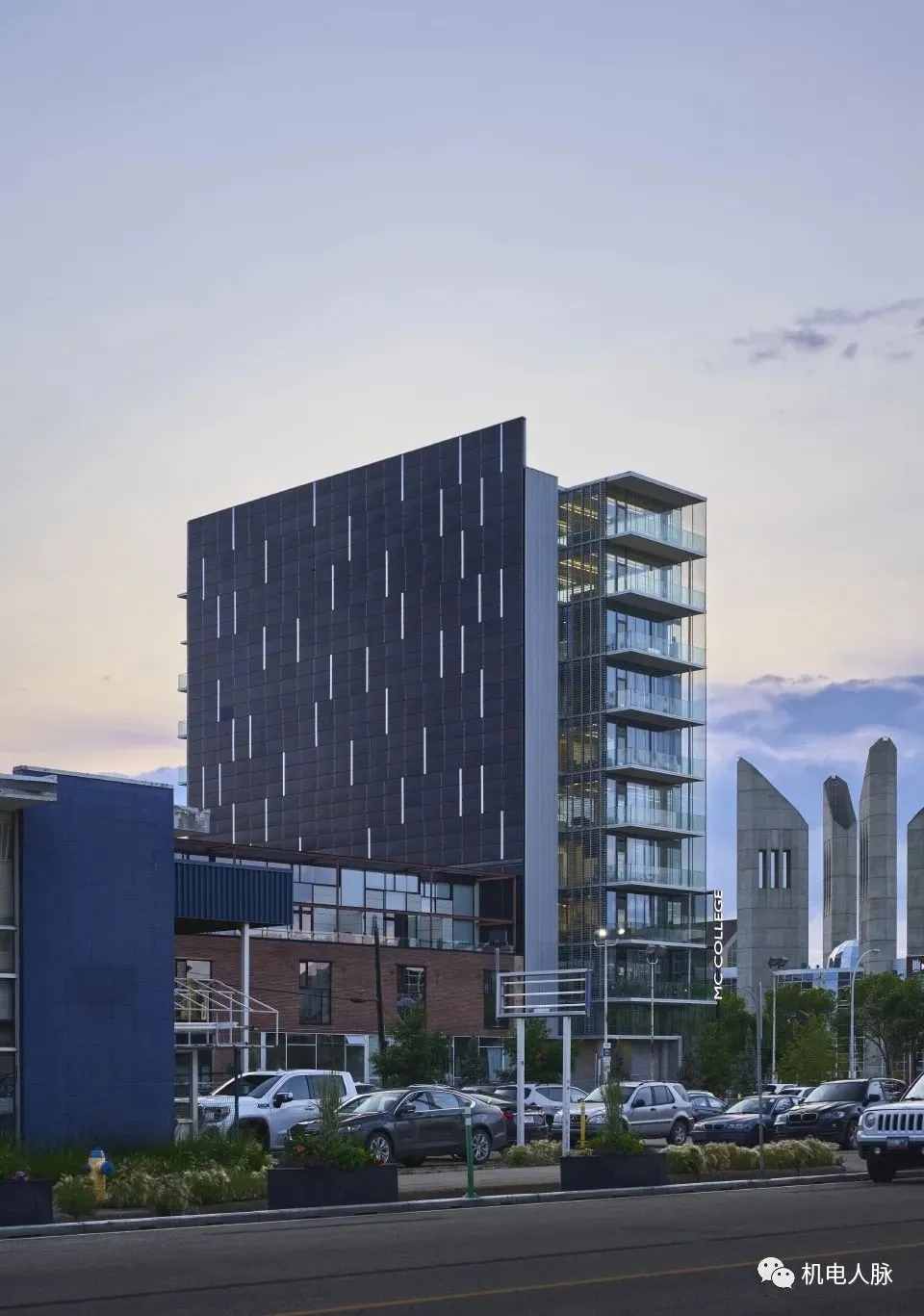

▼太阳能墙面紧邻南侧低矮建筑

1 (3).jpg


▼太阳能墙面 © Younes Bounhar

1 (4).jpg


▼近景 © Younes Bounhar

1 (5).jpg

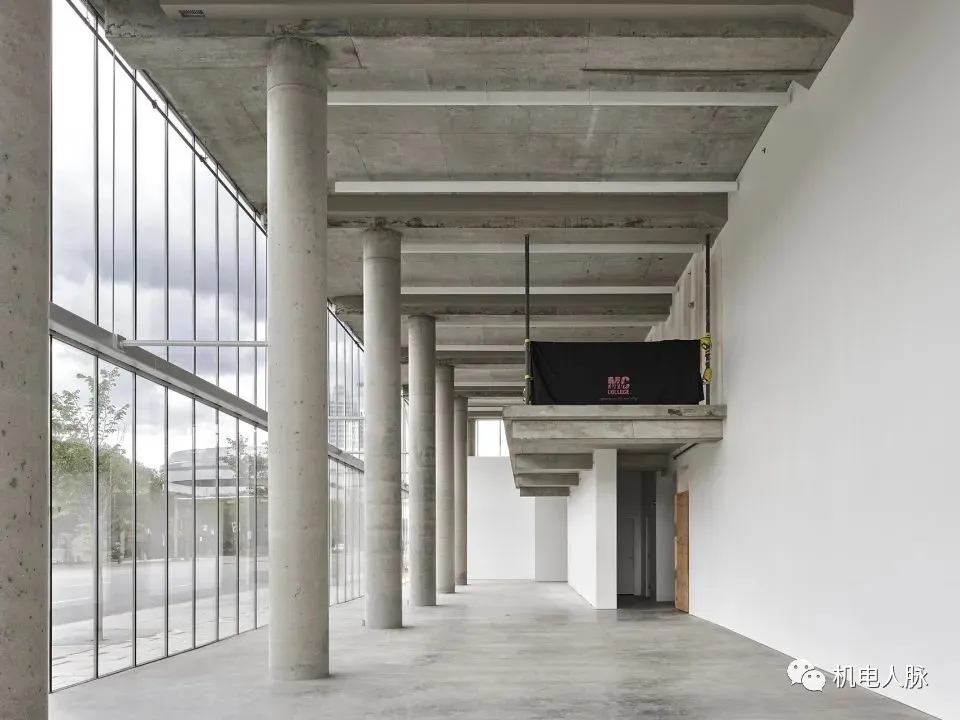

▼一层开放大厅 © Younes Bounhar

1 (6).jpg

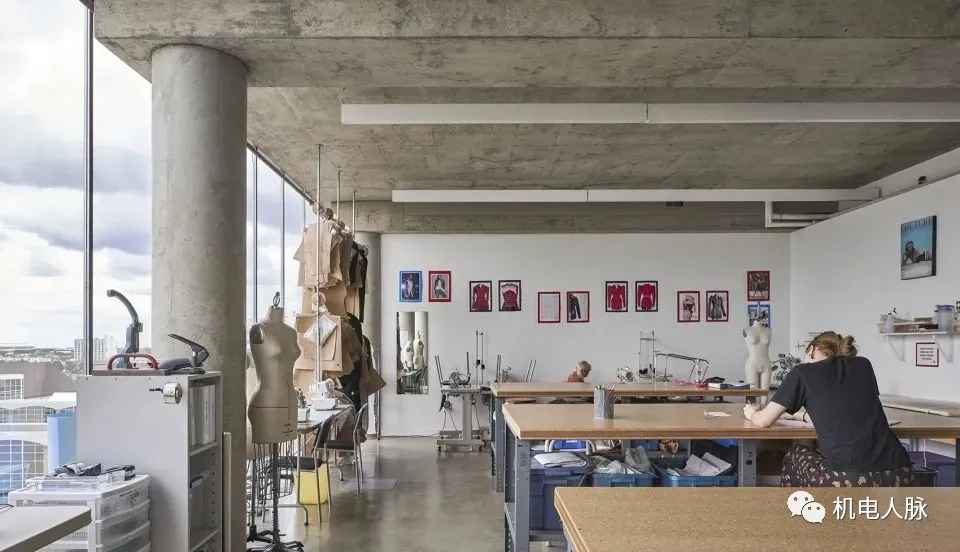

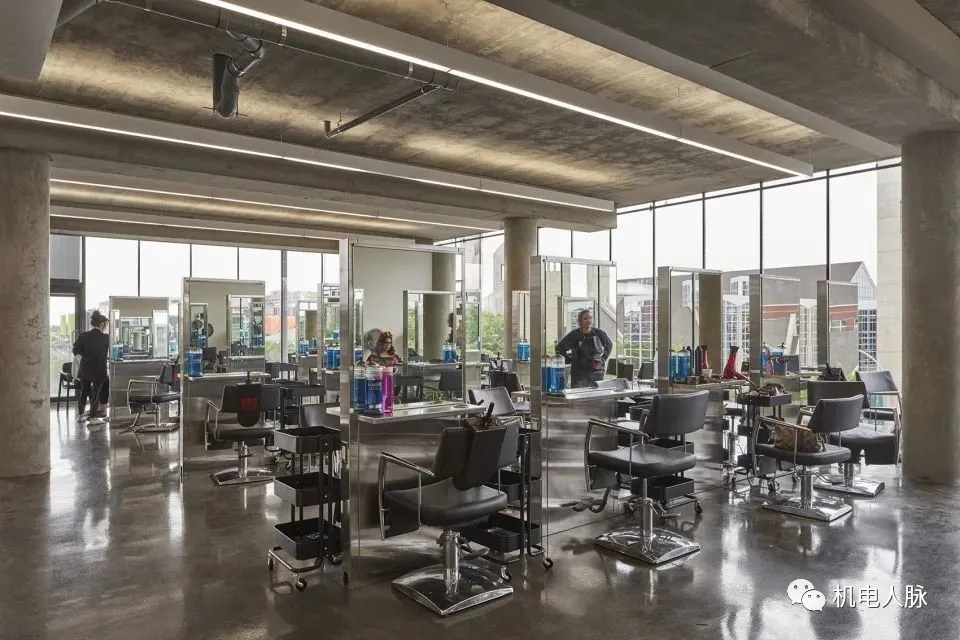

▼中间层的教学机构,可以看到裸漏天花上的灯槽与沿梁布置的风管 © Younes Bounhar

1 (7).jpg

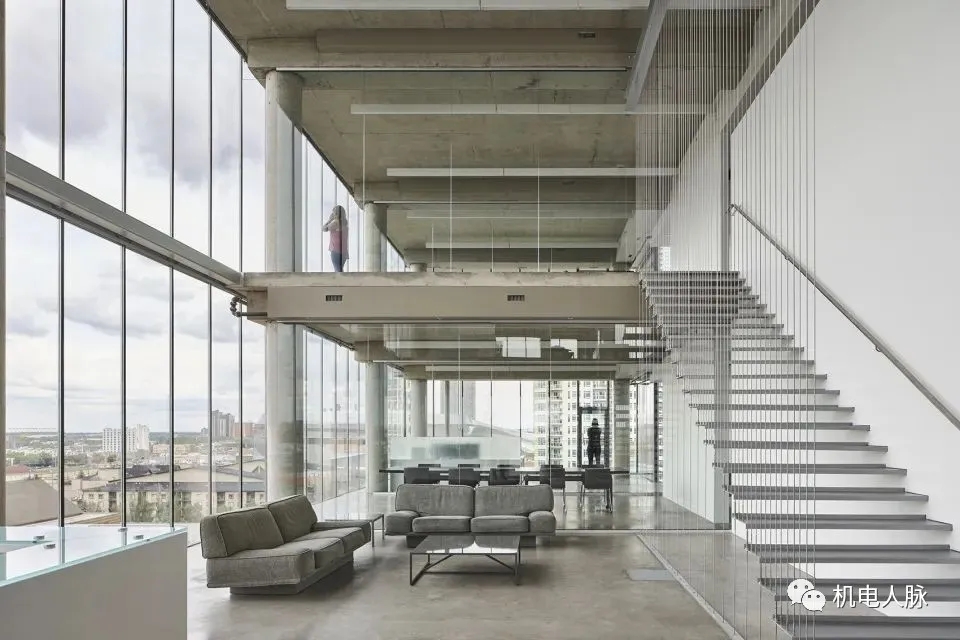

▼顶部两层 © Younes Bounhar

1 (8).jpg


▼私人办公空间 © Younes Bounhar

1 (9).jpg

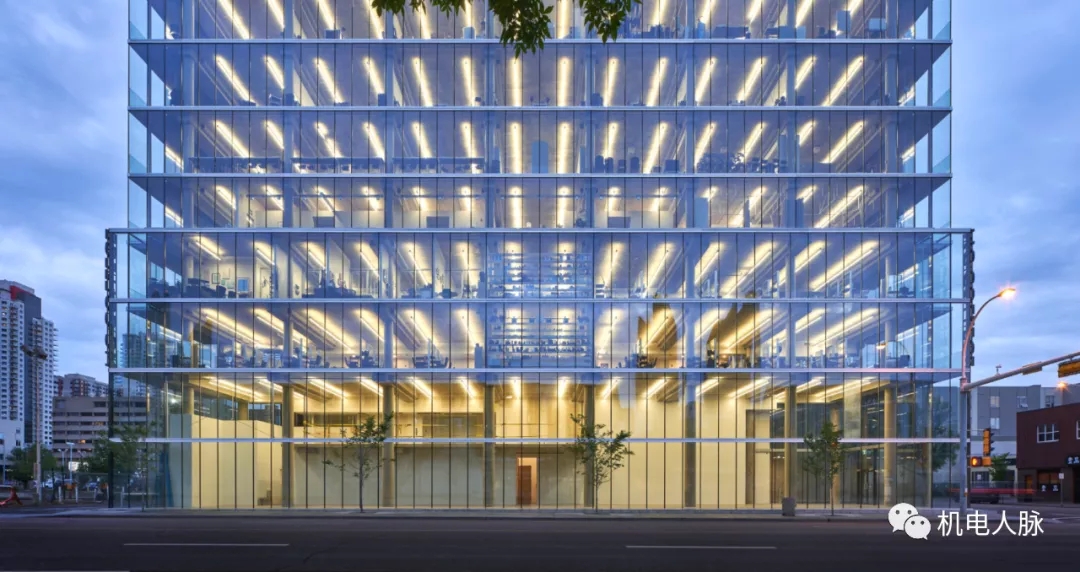

▼夜景 © Younes Bounhar

1 (10).jpg


项目图纸

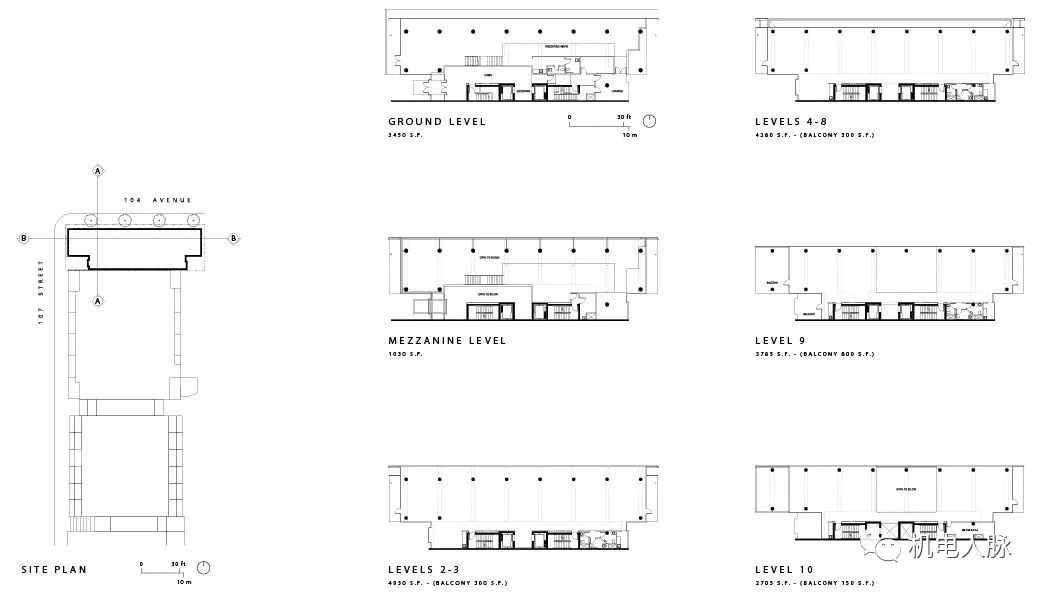

▼总平面图与楼层平面图 © Dub Architects

1 (11).jpg

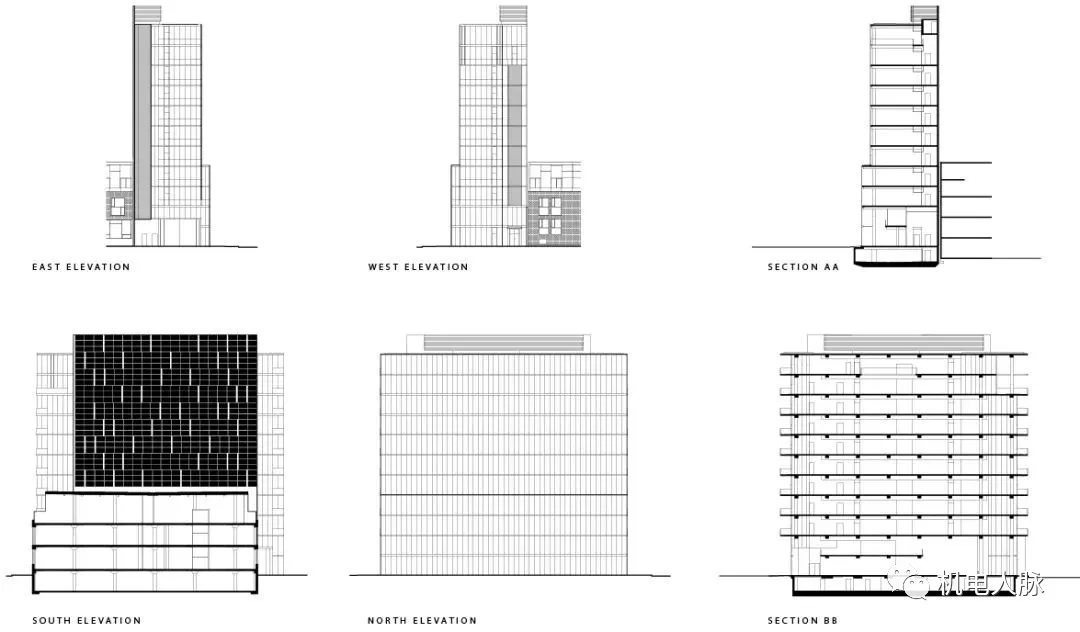

▼立面图与剖面图 © Dub Architects

1 (12).jpg


https://dubarchitects.ca/the-edge
Location: Edmonton, AB
Year: 2019
Status: Completed
Size: 5250 m²
Awards:
• Civic Trust Awards | Regional Finalist (2021)• World Architecture News Awards | Bronze Winner - Commercial (2020)
• Architizer A+ Awards | Special Mention - Office Mid Rise (2020)
• Iconic Awards | Winner - Innovative Architecture (2020)
• Edmonton Urban Design Awards | Award of Merit (2019)
• Outstanding Property Award London | Platinum Winner (2019)
