详解SD型橡胶隔振垫的正确安装姿势

转自 EP机电安装
机电人脉编辑
分享供学习,如有侵权,请联系删除

PART1SD 型橡胶隔振垫简介

1.

SD型橡胶隔振垫以剪切受力为主,固有频率低,阻尼适宜,耐油性性好。可根据不同荷载需要,进行裁切,也可以根据不同隔振降噪要求,单层或多层使用。对仪器仪表的消极隔振效果良好,对冲床、锻床等冲击机械的高频隔振效果更为明显。在民用建筑安装中,广泛应用于水泵、风机、压缩机、冷水机组等机械设备的积极隔振。

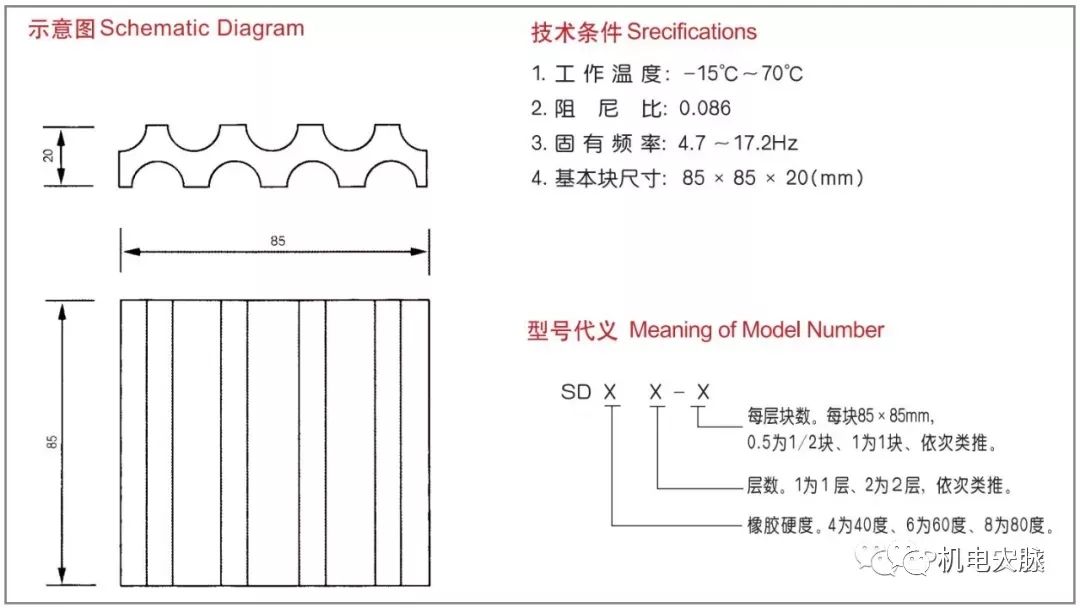

2. 结构示意图

1 (1).jpg

PART2常见的错误安装方式

1. 图示

1 (2).jpg1 (3).jpg

2.

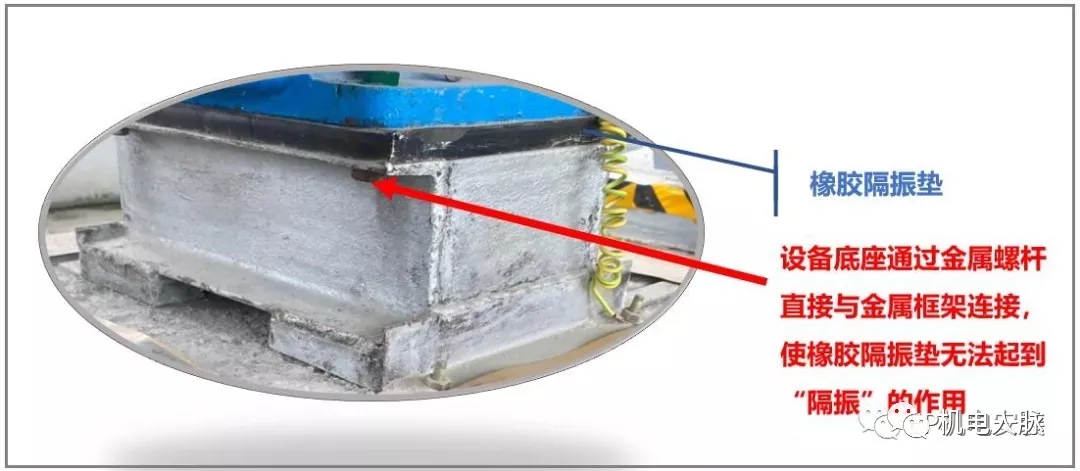

如设备底座通过金属螺杆穿过直接与混凝土基础、或金属框架连接固定,那设备运行的振动可通过金属螺杆这个“硬连接”传导至建筑结构,隔离在设备与建筑结构之间的橡胶减振垫如同“虚设”,发挥不了减振降噪的作用。

3.

另一个常见的错误,不经计算选型,随意使用尺寸,导致橡胶隔振垫容许应力和容许应变超出规定值;或者不考虑减振频率,统一使用一层橡胶隔振垫。

PART3正确安装工艺

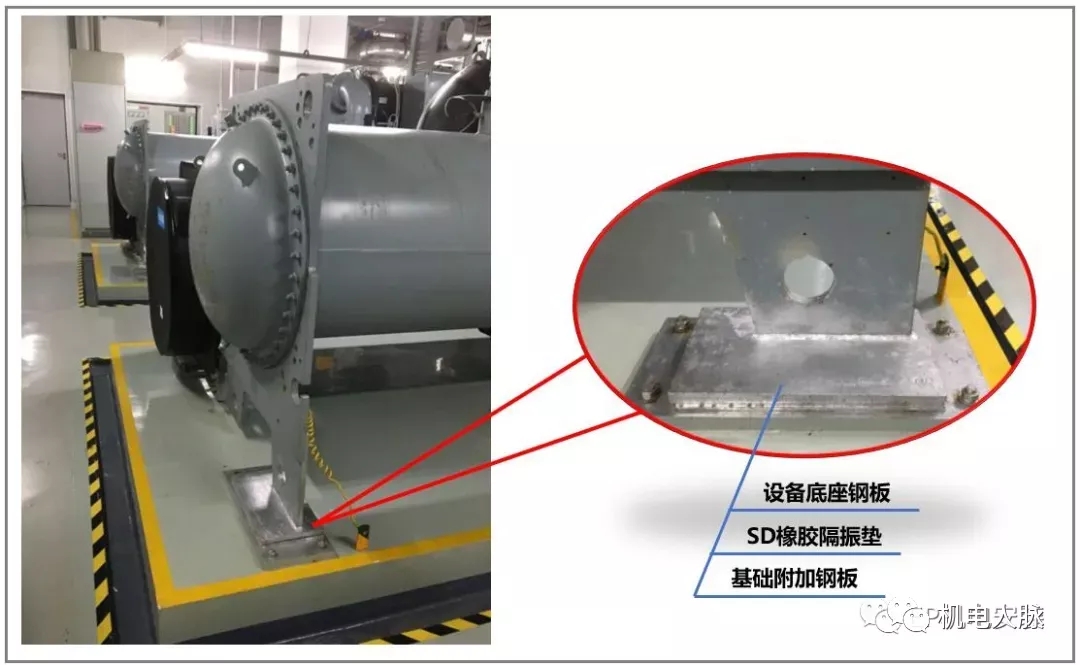

1. 冷水机组

1 (4).jpg

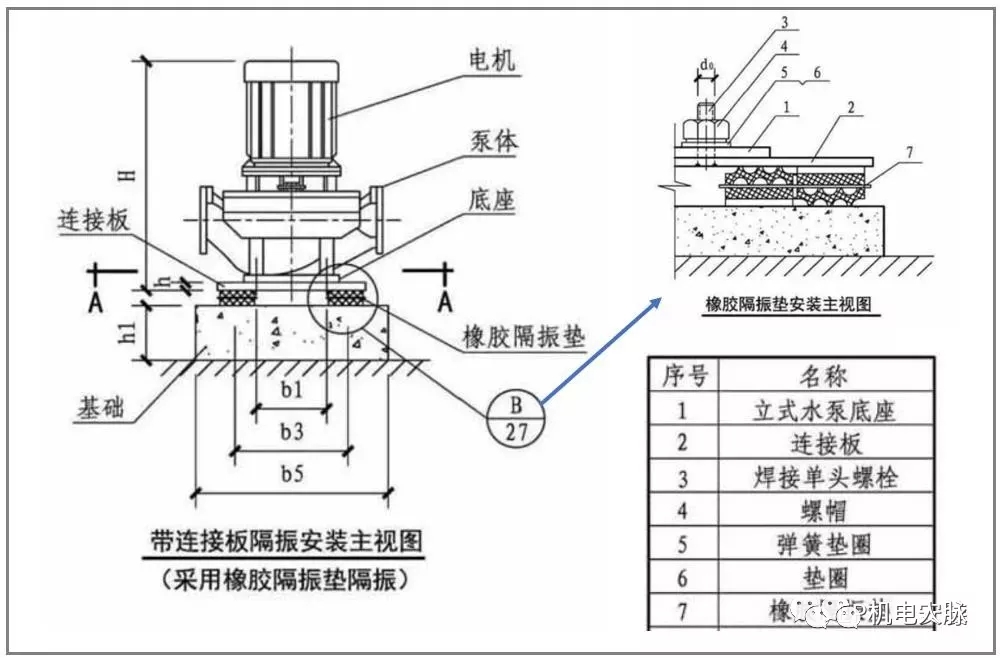

2. 立式水泵

1 (5).jpg

PART4总结

1. 适用范围

  1. SD 橡胶隔振垫以剪切受力为主,但即可使用在压缩状态,又可使用在剪切状态。依据 GB50463-2019《工程隔振设计标准》,比较适用于橡胶隔振器承受的动力荷载较大且机器转速大于 600r/min 的情况,不太适合用于机器转速大于 1600r/min 的情况。
    1 (6).jpg
  1. SD 橡胶隔振垫对高频效果显著,低频隔振效果不明显。

  2. 适用环境温度为-15℃~+70℃。

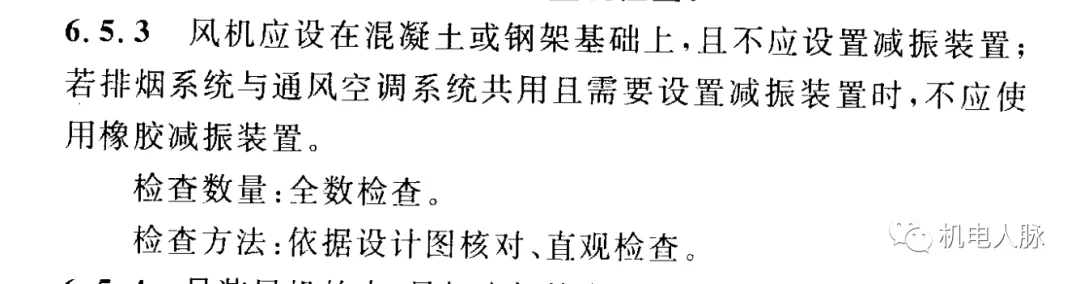

  3. 值得注意的是:依据 GB51251-2017《建筑防烟排烟系统技术标准》,(排烟系统)风机应设在混凝土或钢架基础上,且不应设置减振装置;若排烟系统与通风空调共用且需要设置减振装置时,不应使用橡胶减振装置。1 (7).jpg

2. 尺寸与层数选择

有 3 种橡胶硬度,分别为 40 度、60 度、80 度,应结合所使用产品的硬度、设备工作载荷来选择减振垫尺寸。隔振垫承受的荷载不得大于允许工作荷载;且设备的运转频率与隔振垫的固有频率之比,应 ≥2.5。

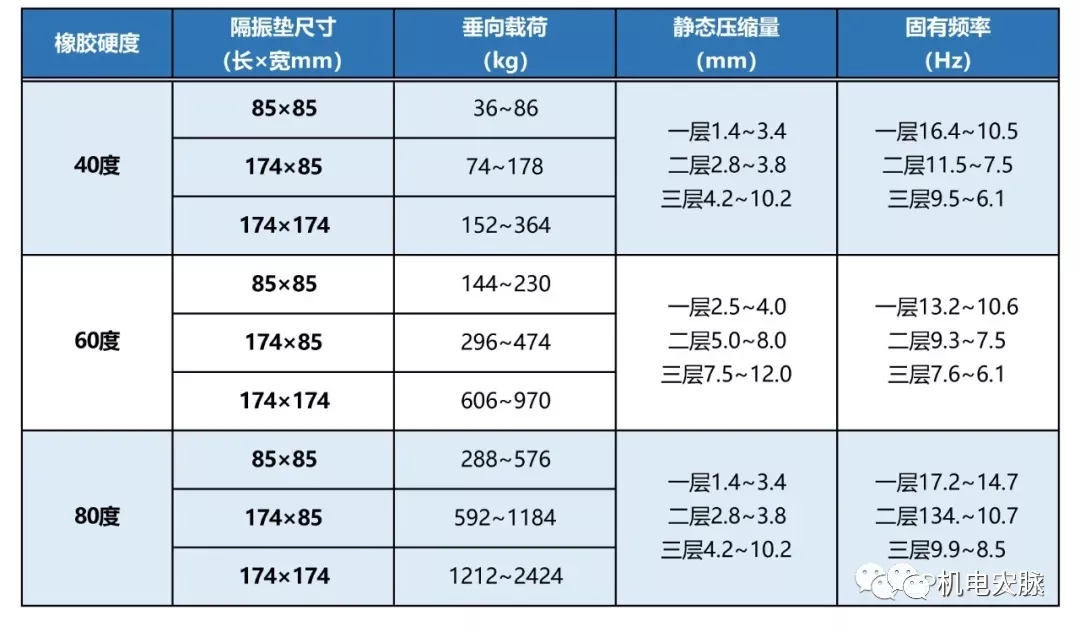

下表来源于某厂家样本,供参考。

1 (8).jpg

3. 安装要点

  1. 在实际安装中,建议使用基本块的最小规格为 85×85mm,且在使用多块安装时,减振垫方向不应统一方向。

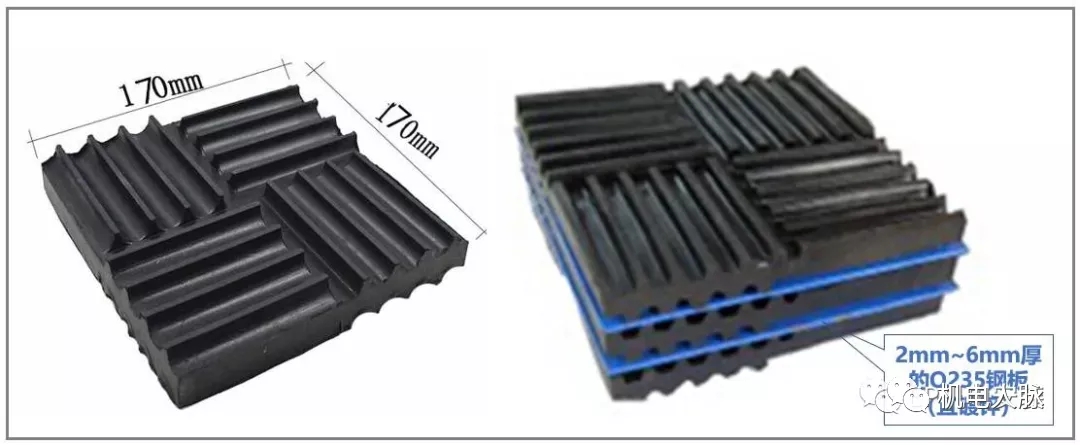

  2. 建议最好能使用 174×174mm 规格的基本块,该规格每块都具有四个方向,在设备重力下,多个方向都能产生很大摩擦力,不会发生水平位移,可以不设置限位器。1 (9).jpg

  1. 隔振垫不能固定,穿螺栓固定后就没有效果;减振垫与设备底座和设备基础的结合面必须使用钢板。

  2. 在实践中,层数应经过计算确定,一般是两层及以上迭合使用,但最多不超过 5 层。多层迭合使用时,层间应使用 2mm~6mm 厚的 Q235 钢板(宜镀锌),基本块位置居中,上、下肋部均与钢板粘合。隔振垫基本块的尺寸为 85×85mm 时,层间相隔的钢板尺寸为 105×105mm。如上图所示。

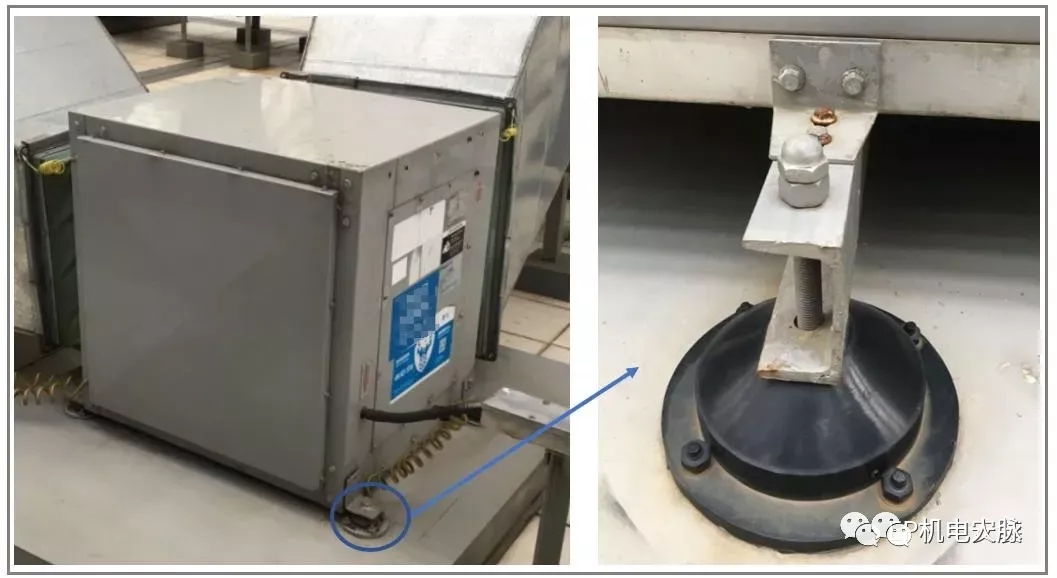

  3. 如现场条件或其他原因限制,不能正确安装 SD 型橡胶减振垫的,可使用(碗式)JDG 型橡胶隔振器,下图所示。1 (10).jpg

参考文献:

GBT20029-2005《仪器设备用橡胶隔振垫》

GB50463-2019《工程隔振设计标准》

GB51251-2017《建筑防烟排烟系统技术标准》
