研讨丨综合体项目大型室外机噪声控制浅谈

 二维码 2
作者:卓展冯培育 卓展工程顾问有限公司

随着城市化的进一步发展和深化,近年来各类型商业综合体、办公体如雨后春笋般的新建起来。不少项目即拥有大型商场,又同时配备了酒店,并且在商场临近地块建有住宅。商场、办公的裙房屋面往往分布有大量机电设备,辐射出巨大的噪声,严重影响了附近居民和本项目内人员的休息和工作。如何处理室外机设备的噪声已逐渐纳入业主的考虑范畴,作为机电顾问也应与时俱进,从项目调研、分析、实施环节各方面为业主提供专业的建议和方案。


屋面设备一般有风机、风冷热泵、水泵和冷却塔等,其噪声值均较大。按照我司项目经验的累积,对室外机噪声控制的工作思路作以下分享交流。


方案调研


项目前期即对室外机不同摆放位置的噪声影响进行调研。噪声作为重要的一个考虑因素容易被忽视,选择合理的位置会减少后期的降噪处理成本,当然受限于空间、景观、功能的影响,虽然噪声因素目前很少作为主导决策,但建议噪声因素纳入前期的调研中,会对后期综合的造价成本、建筑景观、施工工期有更全面客观的掌握。


1 (1).jpg


—— 下图案例为某项目冷却塔位置分析:

1 (2).jpg



噪声影响的数值分析


较准确的对室外机的噪声值进行估算分析,是提供噪声处理方案的依据。噪声影响的分析首先需要预判室外机噪声源值的大小,控制目标设计噪声数值的大小,才能知道需要降噪处理的分贝数值大小。


1 (3).jpg

—— 下图案例为某项目冷却塔噪声影响模拟分析:

1 (4).jpg

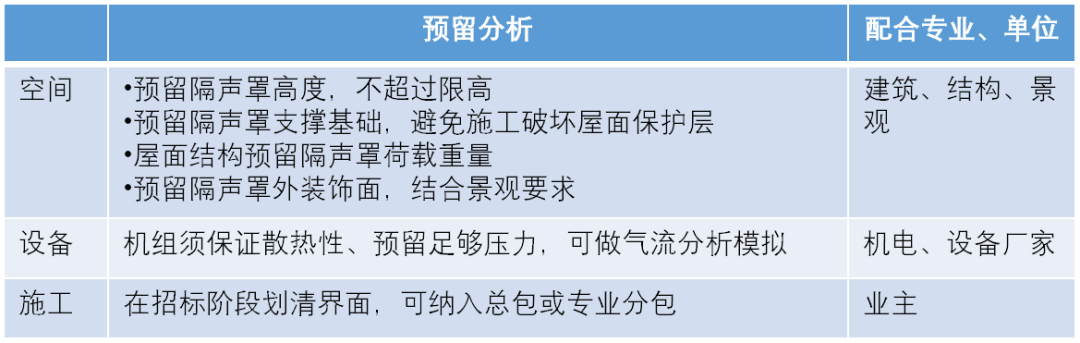

降噪处理预留


在确定室外机降噪处理的方向后,因降噪方案的措施如隔声罩、隔声屏障势必会影响原有的空间、景观布局,故需要和各专业配合做好前期预留分析工作,以确保方案的可实施性以及将对整体项目的影响降到最小。

1 (1).png



降噪方案治理


在进行完以上前期的步骤后,可形成最终的降噪方案。室外机的降噪方式通常为整体加装隔声罩、或者隔声屏障,对于进出风口安装气流可通过的消声器。
隔声屏障——主要用于室外设备噪声影响较小,且只对一面或几面环境产生噪声影响,相邻塔楼高度在声屏障屏蔽范围内,可使用隔声屏障,整体降噪值<10dB。
隔声罩——主要用于室外设备噪声影响较大,且设备对四周环境,或高度较高的塔楼产生噪声影响,使用隔声罩是最佳选择,整体降噪值约15-25dB。
消声器——用于气流通过的进风、排风系统中,即要满足设备通风散热的要求,也消减风机气流产生的噪声排放,一般与隔声罩或隔声屏障组合安装。

1 (5).jpg
隔声屏障处理

1 (6).jpg
隔声罩+消声器处理




案例一

· 海口鲁能温德姆酒店 ·


此项目为5层酒店,热泵机组放置于中心裙房屋面,最近距客房层外走廊约3m。
处理前:螺杆机热泵设备噪声值在85dBA左右,空气源热泵设备噪声值在65dBA左右
处理方案:螺杆机热泵安装隔声罩及进出风消声器,空气源热泵靠客房侧安装隔声屏障。
处理后:在靠机组侧客房门外走道位置测得声压级为54.13dBA,最近客房门内位置测得声压级为31.01dBA。

1 (7).jpg

图1 螺杆机热泵设备处理前


1 (8).jpg

图2 螺杆机热泵设备隔声罩及进风、出风消声器


1 (2).png

图3 空气源热泵处理前


1 (9).jpg

图4 空气源热泵设备隔声屏障



案例二

· 成都蓝润置地广场办公楼 ·


  1. 裙房屋面风冷热泵、冷却塔噪声影响相邻塔楼办公区——整体隔声罩及消声器。
  2. 裙房屋面排油烟风机噪声影响相邻办公区及住宅楼——整体隔声罩及消声器。

1 (10).jpg

图5 冷却塔设备整体隔声罩+消声器


1 (3).png

图6 排油烟风机隔声罩+消声器



案例三

· 外滩金融中心项目 ·


  1. 屋面风冷热泵噪声影响屋面功能区及相邻塔楼办公区——整体隔声罩及消声器。

1 (11).jpg

图7 风冷热泵隔声罩+消声器
