研讨丨《建筑给排水设计标准》——雨水篇（二）

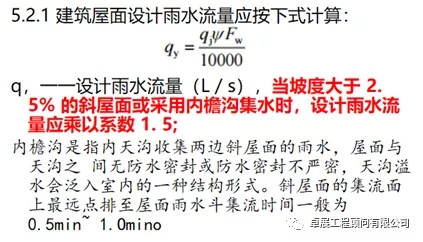

1. 坡屋面、内檐天沟

2. 虹吸系统已考虑，标准图中有防水层（天沟与轻质屋面的搭接处）。但建筑结构标准图中无防水层。

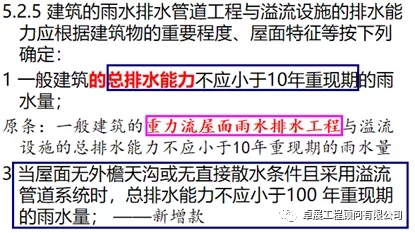

1. 不管什么雨水系统，都要满足总排水能力不小于10年重现期；

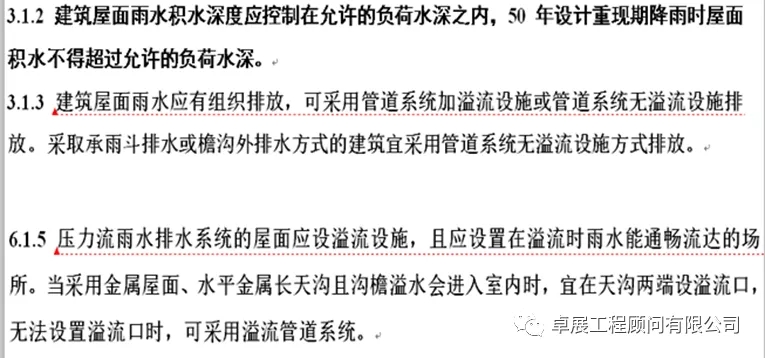

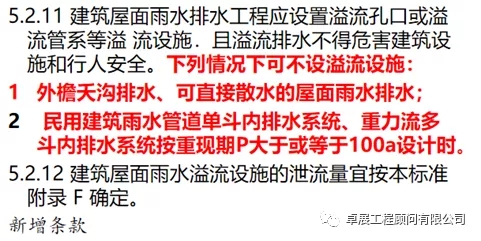

2. 满管压力流、重力流，设计理念是超设计重现期的雨水用溢流设施排放。这个理念是从满管压力流来的。满管压力流是把排水能力完全用足，而且雨水势能也用上，没有能力排多余雨水，所以一定要有溢流。

▼

1. 过了几年，完全堵塞，无法排水。
   横管无坡度，考虑施工误差，一定会有反坡（如果要求无反坡，就一定要千分之二~千分之三的坡度），积累泥沙必然堵塞。

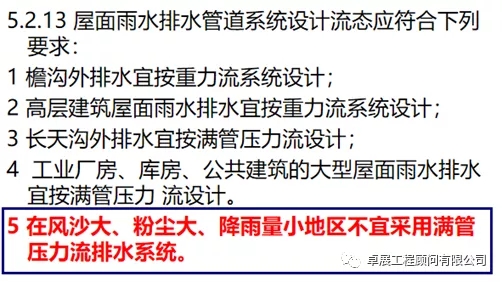

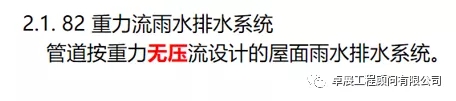

2. 建水标只给了两种系统：重力流和满管压力流系统。

   雨水设计规程给了三种，增加了半有压排水系统。

1. 小雨：重力流
2. 中雨：两相流
3. 达到设计流量时：满管压力流

1. 河北徐水兴华铸铁厂。
2. 这17年来，终于生产出来。虽进入了09版规范，产品迟迟没有出现。

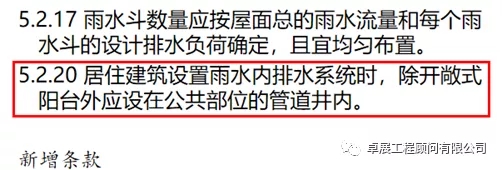

• 居住建筑
  给排水专业的居住建筑一般指：住宅、宿舍、公寓、旅馆、病房楼（根据建筑防火规范），但《民用建筑设计统一标准》3.1.1：民用建筑分为公共建筑和居住建筑，居住建筑：住宅、宿舍，而建筑防火规范中，民用建筑分住宅和公共建筑。
  此处不统一，悬而未决。
  故此条，建议按民用建筑设计统一标准。

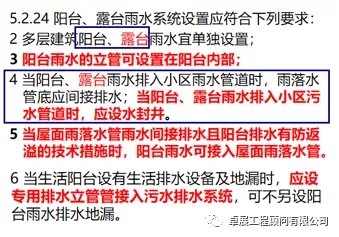

1. 第2条，阳台和露台可以一起设，并不是指阳台单独设，露台也单独设；
2. 第3条，阳台不分敞开还是封闭；
3. 第4条，据说，上海阳台雨水根本不允许排雨水（拖布池、洗衣机），都排污水；
4. 第5条，可能市场上有这种产品，但应用非常少；
5. 阳台上雨水很少，所以排污水，不再设雨水地漏。

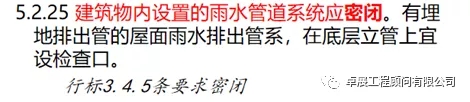

1. 满管压力流肯定是要密闭
2. 重力流也不一定完全是重力，至少这标准对它号称的重力也不相信。因为当时在编这准的时候市场上还没有真正的重力雨水斗。所以也要求密闭。
3. 生活污水系统肯定是重力流

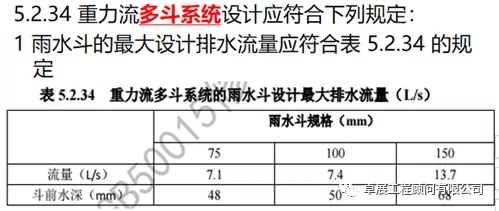

1. 比上版设计排水流量降低了很多；

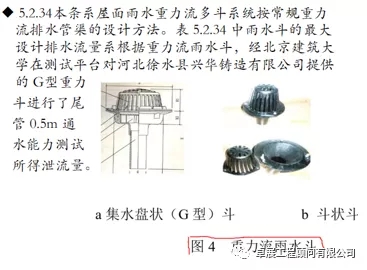

2. 表中数据来源是河北兴华铸铁厂的实验数据，只有雨水斗，不接管道，真正的重力流。


3. 实际工程中，必然会有管道，那流量就不会保持7.4（DN100），下大雨时就会大于7.4，就不是真正的重力流了。

1. 单斗包括虹吸单斗和重力单斗；
2. 附录G即立管流量，重力单斗雨水斗流量可取立管流量，规格一致，流量一致。

• 单斗系统：

• 多斗系统：

旧规范：

1. 多斗属于满管压力流；
2. 比单斗小很多，也比上版小很多；

3. 一定要采用标准的实验平台，现在都是3米高的实验平台，高度越高，排水能力越大。70L/s肯定不是3米的实验台。

• 多斗系统压力差

1. 比上版放宽要求，上版是5KPa；
2. 标准5.2.36.5，出口指的过渡段，过渡段的下游是重力系统，上游是压力系统，过渡段一般要求设在地面以上，但在我国规程允许设在地面以下；
   地面以下高度算无效高度。高度差只能算到地面，因为大雨时，会积雨，地面以下发挥不了势能。

1. 按行标设计；
2. 要求比重力流苛刻，行标高于国标；
3. 上一版87型归到了重力流，这是非常大的变化；
4. 目前国内大多数建筑都是半有压流系统。

1. 管材一定要承受负压，真空度至少8米水柱；
2. 不推荐承压塑料管（放在最后），因为很多承压塑料管不承受负压，例如给水塑料管就不承受负压。
3. 重力雨水管推荐承压塑料管。

1. 第2条，与重力流相比，额外的要求；
2. 与重力流不同，重力流可以接任意个。

1. 实验时，可排40L/s，满管，并预留了一定的余量。
2. 实验时，可排35L/s，也预留了余量。

9.雨水管材选择

解释：

1. 重力流系统内排水管材比外排水要求严格。重力流承压塑料管只要求承受正压，不承受负压。雨水管材没有好的，金属管，尤其是镀锌钢管，腐蚀特别快，10年左右。
2. 满管压力流：
   不推荐涂塑钢管，由于负压，涂塑层容易剥落。推荐新产品，屋面雨水排水铸铁管，山西泫氏，止脱接口，承压2.5MPa。

比塑料管承受负压，比钢管抗腐蚀。

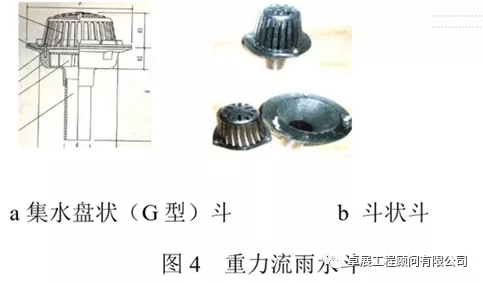

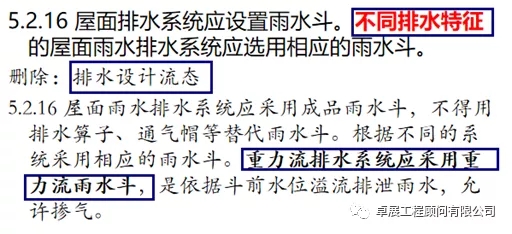

1. 该“重力流斗”不能控制排水重力流态；

2. 超重现期雨水进入了“重力流斗”，无法由溢流设施排放；
3. “重力流雨水系统”是：重力流、两相流、压力流相互转化的流态不可控系统。

解释：

1. 与旧版完全不同，旧版是迅速、及时排放，这版是减少排放，截留在小区之内。
2. 雨水管网在小区里都不是必须的。刚开始建设部城建司要求把小区内的雨水管网全部取消掉，利用小区车道与市政雨水管网连接，规范组不接受，不能一下子都取消。

1. 雨水入渗-流入土壤；
2. 雨水回收利用-替代自来水，用掉；
3. 雨水调蓄排放-雨后排入市政。
