研讨丨《建筑给排水设计标准》——热水篇（四）

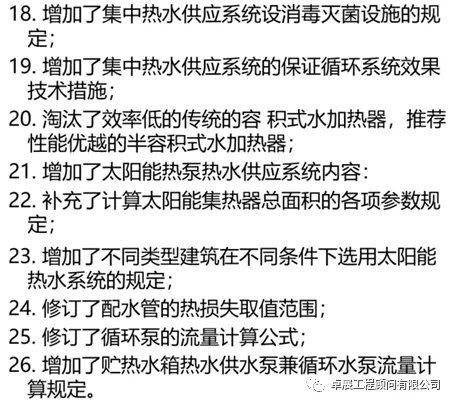

传统的容积式水加热器淘汰。

平均日用于计算太阳能。

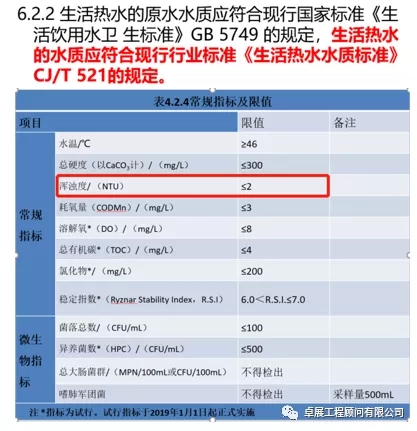

浑浊度比冷水高。

解释：

解释：

解释：

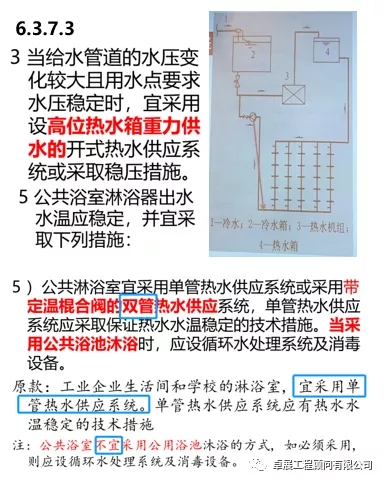

1. 循环泵尽量往下放，在上部容易产生负压。给水系统要避免负压。

2. 新增定温混合阀的双管热水供应，毕竟每个人的感受不一样。

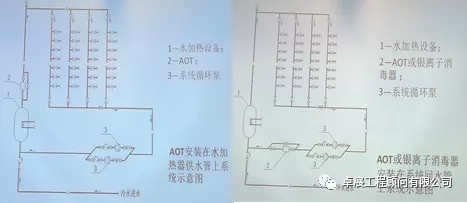

3. 公共浴池避免不了，桑拿、温泉等，不再限制。但应循环消毒。

1. 在终点用水点处设恒温混合阀；

2. 由普通条款变为强条。

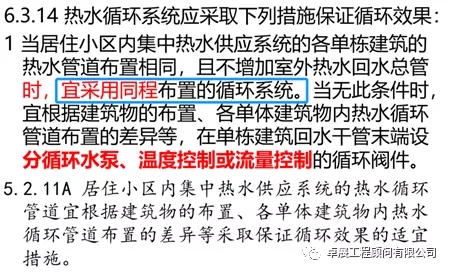

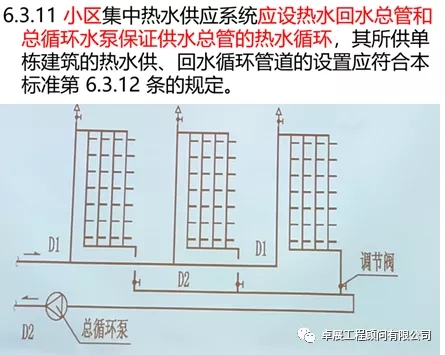

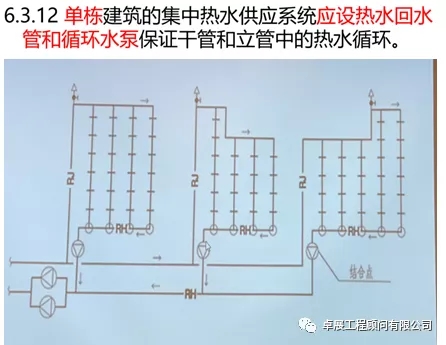

1. 条款6.3.11暗藏了前提，循环回水压力不释放，是这个系统。如果是回水回到热水箱，就没必要设循环水泵；

2. 其实循环水泵不是唯一选择，还可以设流量控制阀、温度控制阀，这条规范不应该是“应”。

解释：

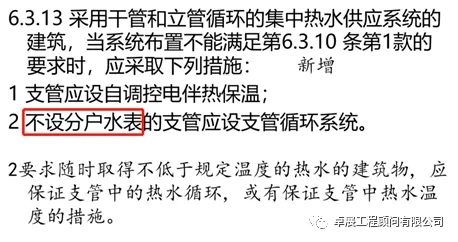

1. 10S和15S达不到时，可能因为支管太长，设电伴热或支管循环；

2. 支管循环排除设了分户水表的系统。根据运行经验归纳，计量不准，水表无法调准，水表标准允许正负2%误差，进水+2%，回水-2%，共4%。100t循环水有4t的误差。一般一户一个月热水也就5t左右。

   解决措施：大户型，设多根立管，远传水表只能设在户内，若水表不能入户，没有更好办法。

3. 电伴热很贵。循环水量特别大，一个月一户人家支管循环水量100t。关键热水循环控制有问题，在循环泵处设温控计，实际应在管网处设。循环泵处是死水，过一会就降了5度，泵启动，相当于定时循环。

解释：

解释：

解释：

解释：

1. 公式变化：

   原公式无Cr,只考虑终端用户的用热。现公式是耗热量+热损失，考虑系数1.1~1.15，若系统很大，建议放大系统1.3（浙大建筑设计院王**总工调研）。

2. K值的内插法变化：

   原公式是m、qr分别做变量，分别内插。现公式是乘积m*qr作为变量，再内插。

解释：

1. 公式变化， Cr；

2. 百分数变化，不再全部采用100%。

解释：

1. 不再乘以系数1.1~1.15；

2. 原因是对于设计秒流量来说，热损失很小，可以忽略不计。差不多系数就是1.0。

解释：

1. 新增项。


2. 蒸汽热媒的调节阀关不死，有最小流量，所以要加切断气源的电动阀，完全关死。

3. 事故：某工程，汽水换热，出水温度60度，调节阀关到最小，第二天早上换热罐温度达到100度。

解释：

1. 原规范为50%；

2. 无冷温区，有两种方式：换热器本身构造有导流措施。半容积式或带导流装置的容积式；循环泵和换热罐配合起来，不断循环。推荐采用方式1）。

3. 太阳能一定要有辅助热源。

解释：

1. 删除传统的无导流的容积式水加热器，完全淘汰；

2. 新增内置加热盘管的加热水箱，主要是太阳能系统；

3. 一定要留有空间，换热器一般每年都要检修一次（清理结垢），不然几年过后完全无法使用，要整体换掉。

解释：

1. 增加一处位置，冷水补水管上也可以设；

2. 膨胀罐上不要设阀门，防止误关闭；

3. 膨胀管上是严禁设阀门。

解释：

太阳能利用率降低，但管理方便、防冻方便。

解释：

1. 热水出水管不大于20m，可只采用一根，不再循环；

2. 最远一户热水温度低一点，建议不要热水计量，不公平。

解释：

1. 增加集热器面积补偿系数；

2. 细化太阳能保证率；

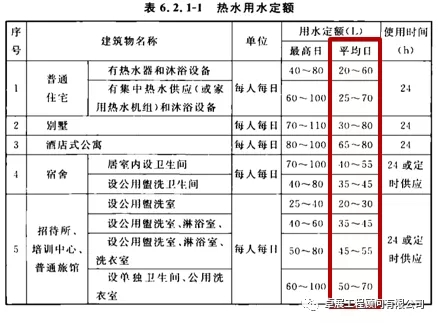

3. 平均日，上一版是最高日定额下限。太阳能计算应该按平均日，平常工况不是最高日，会导致大马拉小车。

4. 温度是年平均冷水温度，不再按最冷月温度；

5. 计算结果，耗热量会小，集热板面积比会小（相比上版）；

6. 不考虑管道热损耗；

7. 考虑入住率，没必要按最不利状况，应按最经济状况。最不利状况由辅助热源供应。

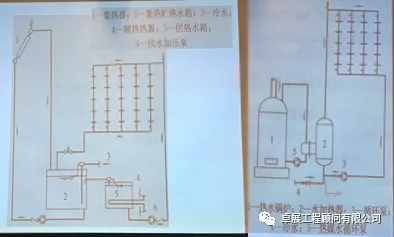

解释：

1. 供热水箱可在屋面，也可在室内机房内；

2. 太阳能作为预热。

太阳能厂家喜欢这种，成本低，但效果差，太阳能相当于摆设。

低于55度，辅助热源启动，太阳能平常加热也就30~50度，太阳能加热时，辅助热源已经启动，辅助热源按最高日最大时选的，太阳能按平均日选的，辅助热源一启动，很快加热，太阳能就无效了，节能效果特别差。
