号外|迈向新里程 高效制冷机房系统应用技术规程 (卓展参编)

 二维码 18
作者:林俊先生 卓展工程顾问有限公司网址:https://mp.weixin.qq.com/s/F2B2pQyLPJeLBSggTkmbuQ


2020年6月9日中国工程建设协会标准《高效制冷机房系统应用技术规程》编制组成立暨第一次工作会议顺利召开。作为暖通空调行业高效制冷机房最早在编的国家级标准之一,此次会议受到业界的高度关注。多位行业顶尖专家在会上作了讲话,为后续标准编制工作的开展做了指导。卓展工程顾问公司林俊先生和许永安先生做为参编单位代表参加本次会议,希望利用我们的专业技术和经验为中国暖通空调行业的发展进步贡献一份力量。因为疫情原因本次会议采用了视频会议的形式。


4 (1).png


4 (1).jpg


4 (2).jpg


4 (3).jpg


一、标准编制的依据、背景、目的、意义


1. 编制依据


根据建标协字[2019]022号文《2019年第二批协会标准制定、修订计划》,《高效制冷机房系统应用技术规程》已列入编制计划,中国建筑科学研究院有限公司为主编单位,该标准由中国工程建设标准化协会归口管理。标准编制规定的起止年限为2019年10月~ 2021年10月。


2. 编制背景


(1)制冷机房是公共建筑主要能耗影响因素

在《2020年年度能源展望》中,美国能源信息署(EIA)估计,在2019年,美国住宅和公共建筑用于空调制冷的用电量约为3,800亿千瓦时(kWh),约占美国2019年总用电量的10%。其中公共建筑空调制冷在2019年使用了大约1,540亿千瓦时的制冷量,相当于公共建筑总耗电量的11%和美国总耗电量的4%。
据统计,2017年,我国建筑能耗总量达到8.63亿吨标煤(tce),约占全国能源消费总量的21%。其中公共建筑的总建筑面积约123亿㎡,公共建筑总能耗(不含北方采暖)达到2.93亿吨标煤(tce),占建筑总能耗的31%。由此可见,公共建筑的能耗在建筑总能耗中占有巨大比重。
公共建筑的能耗以用电为主,主要用能设备包括中央空调、给排水、照明、办公设备、电梯等系统,其中中央空调系统的能耗占整个建筑能耗的比例约为40%~60%。可见空调系统是公共建筑节能的关键。
通过对北京市52栋商务办公建筑除采暖外建筑年耗电量进行研究发现:大部分在100~150kWh/(㎡·a),平均值约为117.2 kWh/(㎡·a),而其中制冷机房能耗平均值约为42.2 kWh/(㎡·a),占比达36%。
制冷机房的能耗包括冷水机组的能耗、冷冻水泵、冷却水泵以及冷却塔的能耗。集中空调系统中,大约50%~60%用电负荷消耗于冷水机组制冷,大约25%~30%用电负荷消耗于冷冻水泵与冷却水泵的输配上。
(2)高效制冷机房是提升公共建筑制冷能效的重要手段
2019年6月13日由国家发展改革委、工业和信息化部、财政部、生态环境部、住房城乡建设部、市场监管总局、国管局印发实施《绿色高效制冷行动方案》。
方案提出“到2030年,大型公共建筑制冷能效提升30%,制冷总体能效水平提升25%以上,绿色高效制冷产品市场占有率提高40%以上,实现年节电4,000亿千瓦时左右”的主要目标,并鼓励协会、学会、联盟等社会团体制定制冷领域绿色技术、创新产品、售后服务、回收拆解和再利用等方面的团体标准。
制冷机房是中央空调系统中能耗最大也是最昂贵的部分。因此,优化制冷机房的设计,提高制冷机房系统运行能效,不但可显著提升中央空调系统制冷能效,同时可降低建筑能耗,起到良好的节能减排效果。
(3)高效制冷机房是目前行业内的迫切需要
在新建或改造的大部分项目中,在规划阶段没有提出明确的制冷机房能效目标,在设计、施工、调适、运维等阶段缺乏以能效目标为导向的全过程管理,即使选用高能效设备,制冷机房整体能效仍旧偏低。
各用能单位对制冷系统减能降耗有实际需求。与末端系统相比,制冷机房系统布置相对集中、设备数量相对较少。因此制冷机房高效运行是实现节能降耗的重要切入点,特别对于制冷时间较长的项目,制冷机房高效运行的需求更为迫切。


3. 目的和意义


《高效制冷机房系统应用技术规程》旨在建立衔接建筑节能设计标准、相关高效节能产品应用、系统优化配置、量化过程及结果验证、后续运行维护的技术标准体系,达到从项目规划开始就明确制冷机房能效标准、在后续各阶段按规范流程实现此标准并持续保证验收效果的目的。
通过对国内外高效制冷机房系统应用技术研究、案例分析,以及对国内既有制冷机房案例调研、测试、数据分析,对制冷机房从规划、设计、施工、调适及验证直至运行维护阶段各环节问题进行梳理,同时对国内、外相关标准体系进行梳理,研究适合我国国情、现状的高效制冷机房系统应用技术体系,在此基础上编制《高效制冷机房系统应用技术规程》,解决高效制冷机房系统缺乏相关技术标准的问题。
规程实施有助于在全生命周期内实现制冷机房系统高能效目标的示范、推广和应用,提高制冷机房系统各参与方的认知水平的技术服务水平,使高效制冷机房系统应用技术体系能够广泛应用于新建及改造项目,对切实保证制冷机房系统高效运行具有重大意义。


二、起草单位组成情况及编制组成员名单


高效制冷机房系统应用是一项涉及多专业、多责任方、全过程的集成工作。为了提高标准编制的合理性、可操作性、适用性,主编单位已向行业广泛征集参编单位。

目前标准参编单位37个,参编人员48个。基本涵盖高效制冷机房系统建设及使用全过程所有参与方:主要包括业主、咨询顾问、设计、施工、设备供应商、自控分包商、物业管理、调适服务等单位,另外还邀请了高效制冷机房领域相关的科研机构。

参编人员来自于机电领域的专家、学者,高级以上职称22位、中级职称15位,专业涵盖暖通空调、制冷、给排水、电气、自动化、化学、材料等。参编单位来自于全国多个城市,范围分布广泛:北京、广州、上海、江苏、山东、四川等。


三、主要章节内容


1.    总则

阐明《规程》的总体技术要求和应用范围。
2.    术语
列入《规程》所用的专用术语及英文翻译。
3.    基本规定
对高效制冷机房系统技术应用从规划、设计、施工、验证至运维各阶段目标设定、过程控制要点及结果的验证方法等,做出原则性要求和基本规定;给出量化能效目标分级控制值。
4.    设计
5.    自动控制系统
6.    设备与材料
7.    施工安装
8.    调适和验收
9.    运行维护
10.   测量与验证
11.   附录


四、需要调查研究的主要问题 必要的测试验证项目


  1. 对国内常规制冷机房现状进行调研、分析梳理主要问题,挖掘能效低的原因,包含设计阶段、施工阶段、运行阶段都有哪些共性问题,研究如何解决。
  2. 梳理目前国内建设体系、法律法规以及标准规范体系,结合案例问题分析,挖掘管理体系层面的原因,探索解决问题思路。
  3. 基于上述分析调研的结果,研究国内制冷机房技术体系,梳理适合中国国情及建设管理体系的高效制冷机房系统应用技术体系。
  4. 需要测试验证的项目:部分或全部贯彻高效制冷机房系统应用技术项目的效果评估验证。


五、
工作进度计划

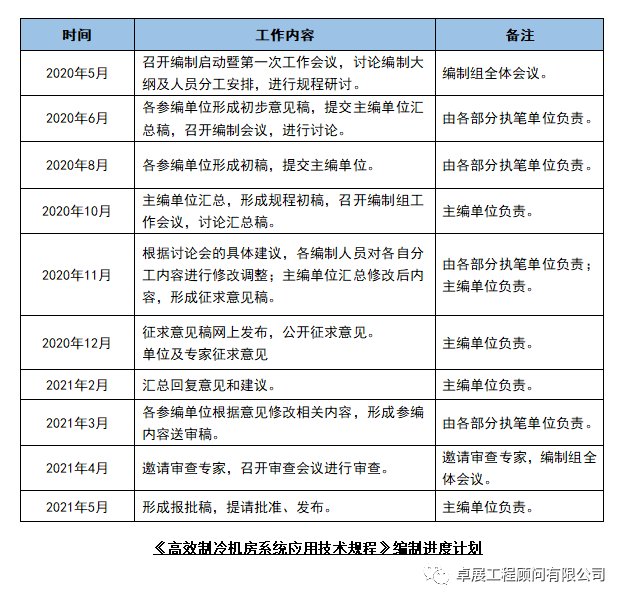

根据协会标准的时间要求,制定规程编制计划,2020年5月份启动、2021年4月完成征求意见稿、2021年5月完成送审稿、2021年5月完成报批稿。具体工作计划如下:

4 (2).png


高效机房无需采用高新科技或非标产品,重点在于EER指标在工程每个环节中认真推行,由专业设计团队全程确保各环节聚焦于节能目标,从机房方案设计到系统调试及竣工后一年运行,全程参与,保证投资回收期满足预期。

卓展工程顾问公司推行的标准高效机房, 采用标准设备, 在标准功况运行, 目标EER不小于5.0是性价比较高的高效机房理念, 有以下的优点:

  • 技术风险低

标准设备(不采用非标产品)、标准工况(末端设备不受影响),施工及运维技术难度低

  • 采购风险低

大部份供货商都可参与投标

  • 造价低

相对非标设备高效机房便宜

  • 建设期合理可控

不采用非标设备, 常规的设备生产期

标准设备的施工, 施工队无需通过特别培训或使用特别工艺, 常规的施工期

  • 维保

标准产品维修保养费用相对较低,设备备件供货快,成本低

  • 投资价值高

性价比高,投资回收期短(南方地区不超一年)



卓展标准高效机房无需采用高新科技或非标产品,重点在于EER指标在工程每个环节中认真推行,由专业设计团队全程确保各环节聚焦于节能目标,从机房方案设计到系统调试及竣工后一年运行,全程参与,保证投资回收期满足预期。


卓展工程顾问公司推行的标准高效机房, 采用标准设备,在标准工况运行,目标EER不小于5.0是性价比较高的高效机房理念,有以下的优点:

  • 技术风险低:标准设备(不采用非标产品)、标准工况(末端设备不受影响),施工及运维技术难度低。

  • 采购风险低:大部份供货商都可参与投标。

  • 造价低:相对非标设备高效机房便宜。

  • 建设期合理可控:不采用非标设备,常规的设备生产期;标准设备的施工,施工队无需通过特别培训或使用特别工艺,常规的施工期。

  • 维保:标准产品维修保养费用相对较低,设备备件供货快,成本低。

  • 投资价值高:性价比高,投资回收期短(南方地区不超一年)。
