声学设计报告

1 (1).jpg

室外噪声标准

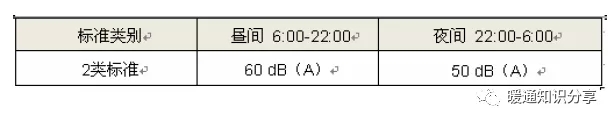

本项目在运营中噪声须符合《声环境质量标准》(GB 3096-2008)的规定执行2类区域标准,噪声限值如下表:


1 (2).jpg


2类声环境功能区:指以商业金融、集市贸易为主要功能,或者居住、商业、工业混杂,需要维护住宅安静的区域。


根据建筑方案,若裙楼顶将设室外座位, 则该区域室外机电设备建议为60dB(A) 或低于背景噪声3-5dB(A)。


室内噪声标准

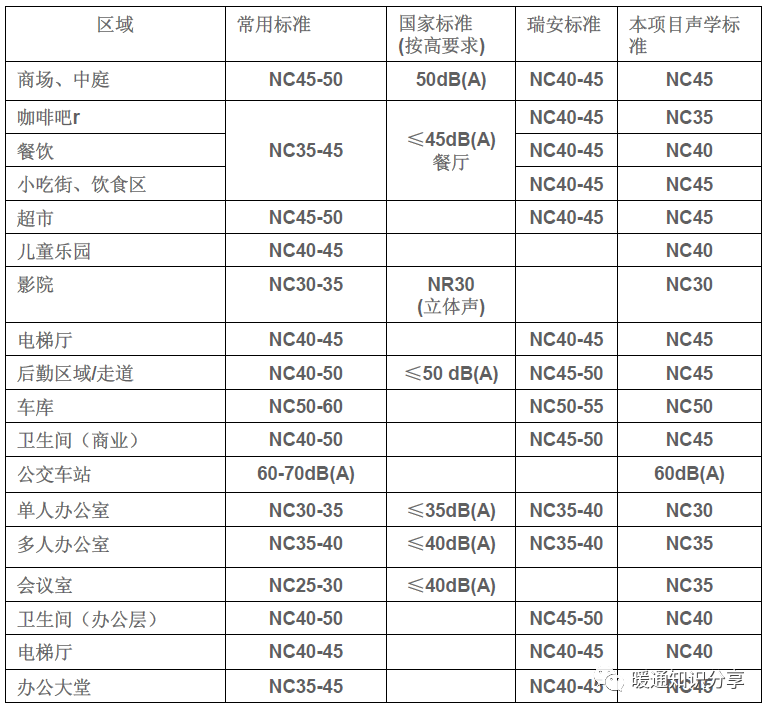

办公及商业部分设计指标根据《民用建筑隔声设计规范》(GB50118-2010) 、及标准要求,且参考同类型项目工程经验,提出噪声级的参考:

1 (1).png


一般区域间隔墙

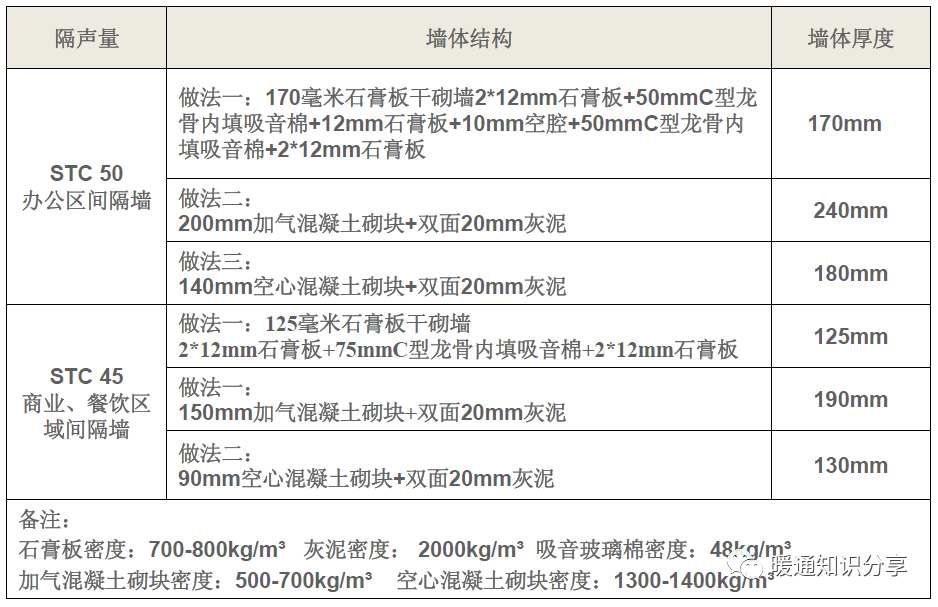

办公区域、商业区域的间隔墙根据所需隔声设计标准,以下隔墙做法均可满足要求。

1 (2).png


一般区域间隔墙

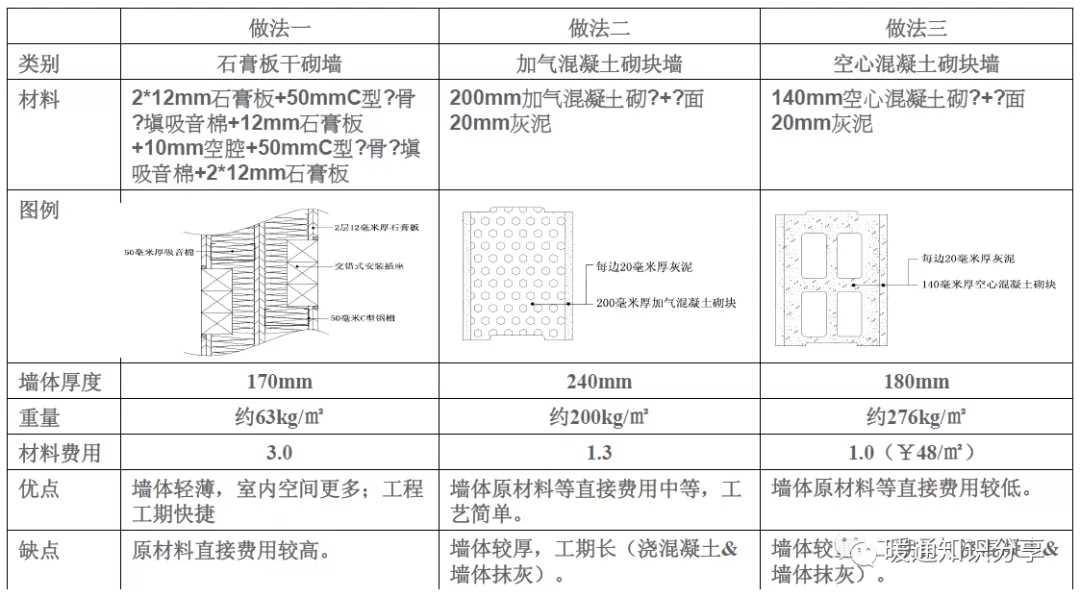

针对STC50墙体几种形式比较如下:


1 (3).jpg


设备机房间隔墙

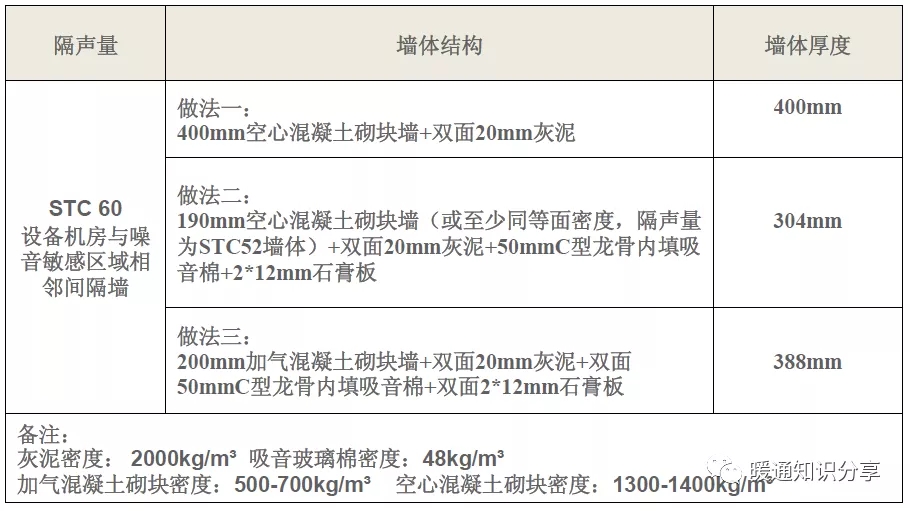

设备机房与噪音敏感区域直接相邻,则间隔墙须达到STC60。一般位置墙体STC50即可满足隔声要求。


1 (4).jpg


设备机房与噪音敏感区域隔墙

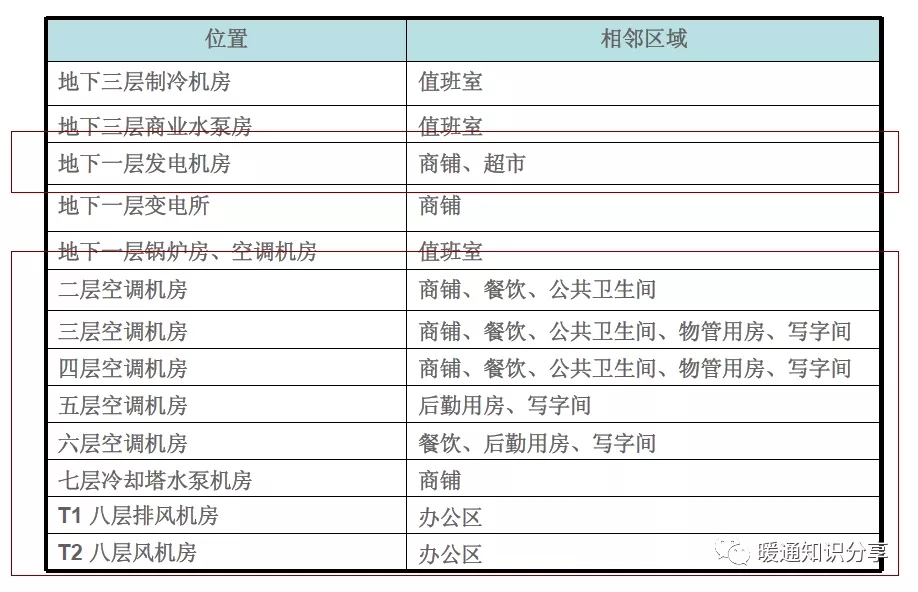

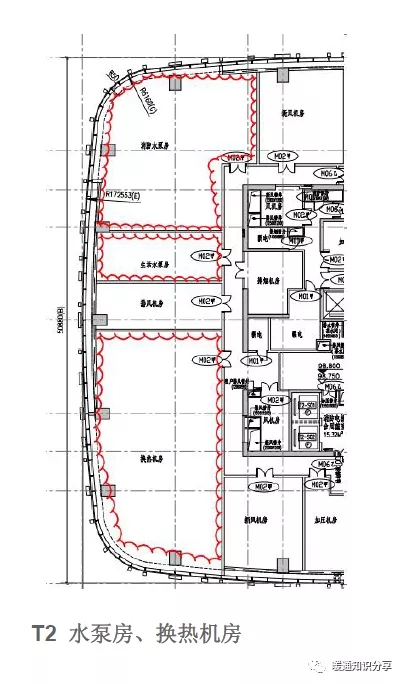

根据建筑平面布置,机房墙体需达到STC60隔声要求的位置建议如下(详见附录一)


1 (5).jpg

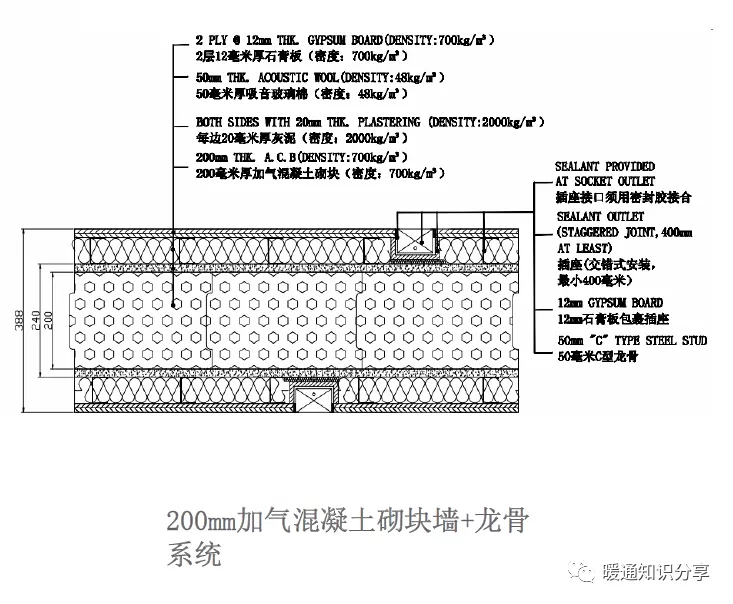

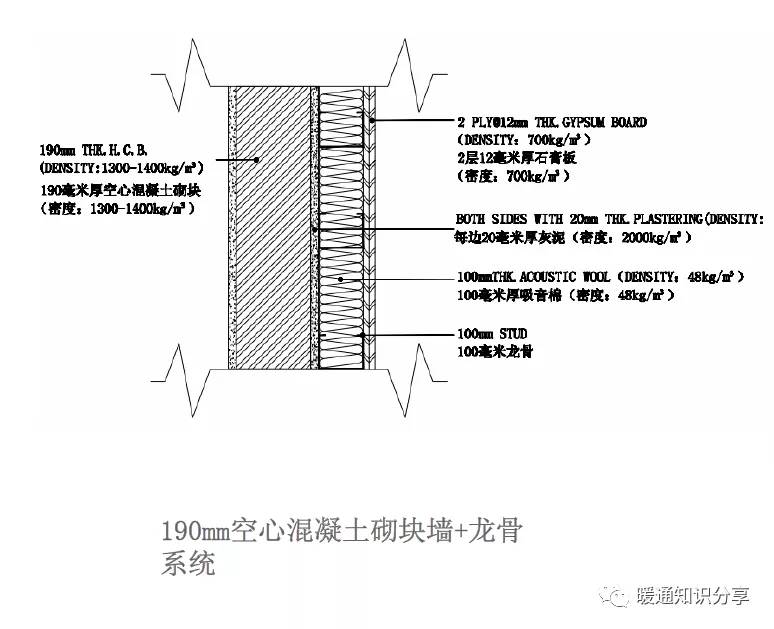

STC60 隔声墙体示意图

1 (6).jpg1 (7).jpg


建筑楼板隔声设计

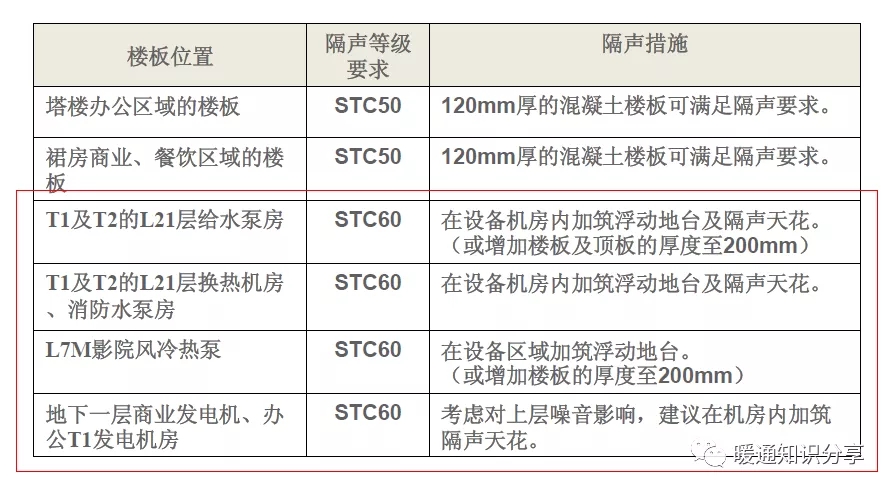

根据项目现结构设计及设备转换层噪声控制报告的分析,对楼板的隔声措施如下


1 (8).jpg


楼板隔声处理


设备层建议考虑加浮动地台、隔声天花位置


1 (9).jpg1 (10).jpg1 (11).jpg


门隔声设计


1 (12).jpg


当机房门面向需要安静的区域,则应使用隔声等级不低于STC42专业防火

隔声门。


为保证门的整体隔声性能,防止门缝漏声,须安装门底、门侧密封条。


窗隔声设计

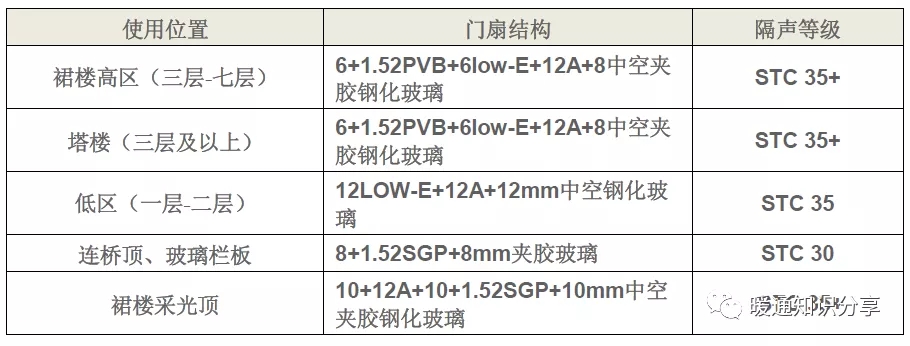

根据项目地块幕墙设计方案,幕墙隔声等级可满足设计标准要求。幕墙与分隔墙连接处采取妥善密封措施


1 (13).jpg


为保证幕墙与分户墙之间的隔音量,须在幕墙竖框与分户墙之间设置隔音结构,采用2层12毫米厚的石膏板(密度至少为700kg/m3)或1.5毫米厚镀锌钢板固定在幕墙竖框的两侧,并内填吸音玻璃棉(密度至少为48kgm3),缝隙须以非硬化密封胶妥善密封。


1 (14).jpg

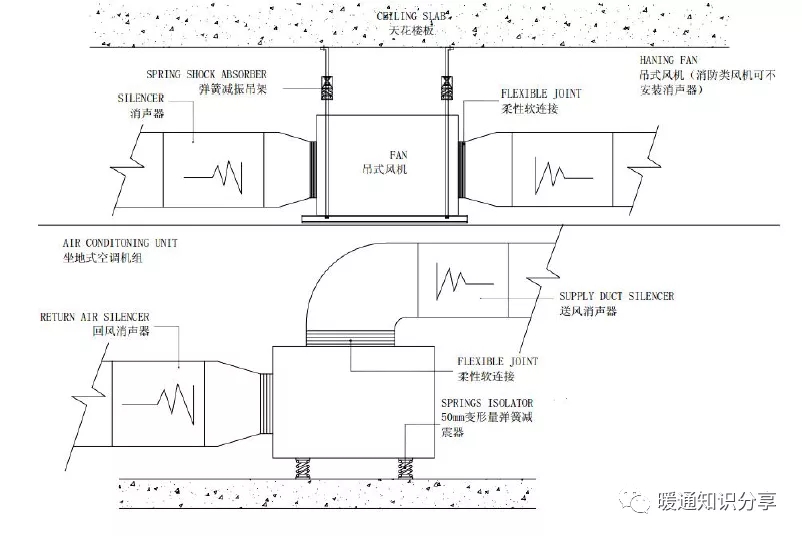

空调通风机组声学处理


1、空调机组、新风机组、排油烟风机须配置50mm变形量弹簧减震器。排风、补风类风机须配置25-32mm变形量弹簧减振器或弹性吊架。(位于B2-B4层风机可采用橡胶减振器)


2、风管与机组间须设柔性软接头,风管须安装一定规格的消声器(除消防类及用于设备机房的风机)


1 (15).jpg

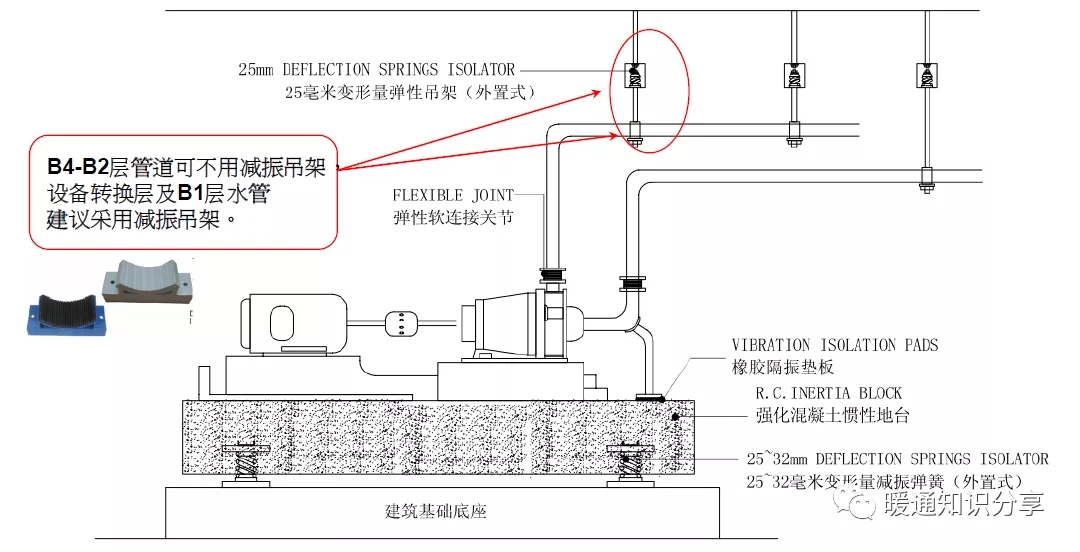

水泵房声学处理


1)卧式水泵须配备25-32毫米变形量弹簧减振器及惯性地台。


2)立式水泵须配备50毫米橡胶减振器及惯性地台。3)管道与水泵须设柔性软连接,并用减振吊架


4)机房内可加装相等于50%表面积的墙面及天花多孔吸音板。


1 (16).jpg


发电机房声学处理


1)机组须配备50毫米变型量弹簧减振器


2)排气管必须加装一级及二级排烟消声器,并用减振吊架


3)发电机房进风口、排风管道须安装1-1.5m消声器


4)外置式散热器建议安装隔声罩及进、排风消声器


5)机房内可加装相等于50%表面积的墙面及天花多孔吸音板。


1 (17).jpg


锅炉房声学处理


1)锅炉需配备50毫米厚橡胶隔振垫。


2)卧式水泵配备弹簧减振器及惯性地台,立式水泵配备橡胶减振器及惯性地台。水管与水泵须设置柔性软连接及减振吊架


3)热交换器、水箱、过滤设备配备20毫米厚橡胶隔振垫4)机房内可加装相等于50%表面积的墙面及天花多孔吸音板。

1 (3).png



变电所声学处理


1)变配电室变压器、配电柜、直流屏、交流屏须配备50毫米厚橡胶隔振垫


2)母排、控制柜须承支在20毫米厚橡胶隔振垫

1 (4).png


风机盘管噪声处理


1)风机盘管吊杆与机组间须配置橡胶减振垫,风机盘管与风管间应设柔性软连接。


2)对于办公区FCU-6、FCU-8风机盘管各频倍噪声值不应超过NC35标准曲线否则建议在送风管、回风管内衬吸音材料或采用吸音复合风管。

1 (5).png



办公区AU机组噪声处理


1)办公T1塔楼各层空调机房机组送风、回风管道须安装消声器。机组需预留空间及压力损失。


2)消声器尽量安装于机房内,对消声器与穿越隔墙间的风管须用隔声毡包裹。


3)对送风管、回风管穿越墙体处需妥善密封。


4)空调机房面向人员走道开设的门须采用STC42的防火隔声门。

1 (6).png


电梯声学处理


1)电梯主机(包括变速、曳引和刹车抱闸系统)应固定在独立机座上机座下设6mm变形量的橡胶减振器


2)承重工字钢与建筑结构之间配备2.5mm变形量的橡胶隔振垫。固定螺栓与螺母同样应衬垫橡胶隔振垫

1 (7).png


冷却塔噪声治理方案


设计标准及影响点


1)2类声环境功能区,昼间60dB(A)(6:00-22:00),夜间50dB(A)(22:00-6:00)。


2)本项目冷却塔昼间按100%开启,夜间保留约25%的商业冷却塔运行,办公冷却塔全部关闭考虑。

1 (8).png

冷却塔噪声治理方案

1 (9).png


放置于裙楼及塔楼屋面冷却塔均需配备50-75毫米变形量高度限制式弹簧减振器。管道与机组连接设柔性软连接,用隔振支架承支。对于裙楼冷却塔噪声控制方案分析如下


方案一:隔声屏障


在冷却塔靠近最不利影响点面设置隔声屏障。经计算冷却塔机组范围靠9号地块面声屏障高度需15m,靠T2塔楼面声屏障高度需20m。如下图

1 (10).png

隔声屏障平面布置图如下:

1 (11).png


方案二:隔声罩+消声器


裙楼冷却塔加筑整体隔声罩,600mm(H)有效高度的出风消声器,300mm(W)的进风消声百叶。机组须预留50pa的压力损失。


1 (18).jpg


隔声罩平面布置图如下:


1 (19).jpg


方案总结:


(1)若不对裙楼屋面的冷却塔进行噪音控制处理,其向室外排风的噪声将会影响9号地块住宅楼及T2塔楼办公。超过室外昼间60dBA,室内NC35的标准值。


(2)建议裙楼屋面冷却塔采用在噪声源安装整体隔声罩及进风消声百叶、出风消声器。


(3)若裙楼屋面冷却塔采用在噪声源面安装隔声屏障,所需安装的声屏障高度极高,若声屏障未达到此高度,只能遮挡部分区域,仍有敏感区域未达标,则无实际安装意义。


(4)塔楼顶层建筑标高约157m,四周有约10m高幕墙装饰围护结构,且临近项目地块建筑均比塔楼高度低。根据估算,塔楼冷却塔噪声不会对临近建筑产生影响。


(5)根据设备噪声声功率通过楼板的衰减计算,裙楼、塔楼屋面冷却塔传至下层的声压级值满足室内标准,即楼板可满足隔声要求,不需另加筑浮动地台。


风冷热泵噪声治理方案


设计标准及影响点:

1)2类声环境功能区,昼间60dB(A)(6:00-22:00), 夜间50dB(A)(22:00-6:00)。

2)超市风冷热泵运行时间为9:00-23:00,影院风冷热泵运行时间为10:00-01:00 。


1 (20).jpg


影响评估:


1 (21).jpg


1、机组须配备50-75mm变形量外置式弹簧减震器。


2、机组外加筑整体隔声罩,600mm(H)有效高度的出风消声器,300mm(W)的进风消声百叶。机组须预留50pa的压力损失。


3、影院风冷热泵区域加筑浮动地台或增加楼板厚度至200mm。


1 (22).jpg


室外风机噪声治理方案


设计标准及影响点:


1)2类声环境功能区,昼间60dB(A)(6:00-22:00), 夜间50dB(A)(22:00-6:00)。


2)昼间保留约25%的厨房排风机运行。


1 (23).jpg


影响评估:

1 (24).jpg1 (25).jpg

1、AHU/PAU/KEF须配备50mm变形量弹簧减振器。


2、EAF/MAF/SEF须配备25-32mm变形量弹簧减振器。


3、AHU/PAU/KEF/EAF送风、回风、新风、排风管道须安装消声器。


4、排油烟风机(风量大于40000m³/h)外设置隔声罩。或暂不设置根据设备实际声功率复核。

1 (12).png


弹簧减振器

1 (13).png1 (14).png


消声器


1、外壳材料可用厚度为0.8-1.2mm镀锌钢板(根据风管大小及规范要求)。


2、离心玻璃棉,密度至少为24kg/m³,厚度由供应商根据消声量来设计。


3、迎风面用采用至少0.8mm 厚的穿孔镀锌钢板覆盖,穿孔率控制在20%-30%。


4、厨房排油烟类风机须采用不锈钢型消声器。


5、消声器应尽量安装于机房内,且与机房隔墙之间的风管须用2mm厚隔声毡包裹。


6、消声器在设计流速下的压降值不允许超过50Pa\m,机电设备须预留消声器的压力损失。


7、消声器供应商应依据现场安装条件,指明消声器型号及安装位置,提交声学顾问审核后方可实施。

1 (15).png


机房吸音墙面或天花


1、发电机房、制冷机房、锅炉房、空调机房、水泵房通常声压级超过72dBA,建议在墙面或天花安装至少表面积50%的吸音板。


2、吸音板用途主要为降低机房内的声压级。使在设备运行时进入机房内感觉噪声较小。

1 (16).png


风速、水流速率

1 (17).png1 (18).png

1 (26).jpg


管道穿越墙体楼板隔声处理


须避免管道穿越墙体、楼板系统,否则建议对管道作隔声处理。

1 (19).png1 (20).png


影院声学设计

1 (21).png


影厅隔墙设计


两相邻观众厅分隔墙、观众厅与相邻公共区域的隔墙须达到设计规范要求的隔声等级,隔墙使用的砌块密度越大,面密度越高则墙体对噪音的阻隔越大,同时须考虑结构的承重、空间的合理利用、成本的控制等因素,可考虑选用的墙体方案如下:

1 (22).png

影厅隔墙设计

1 (23).png


影厅楼板设计


1、影厅观众座位区台阶和建筑楼板间通常形成一个空腔,可起到隔声的效果。非座位区域楼板建议加筑浮动地台。


2、为避免上、下层观众厅及设备夹层对影厅的影响,影厅内须加筑隔声吊顶。

1 (24).png


影厅音质设计


观众厅的音质设计应保证厅内达到合适的混响时间、均匀的声场,影厅内墙面、天花、地板应安装吸音装饰面,相当于室内总表面积70%-90%的吸音装饰材料。

1 (25).png


室内音质设计

1 (26).png
