开关柜是什么？！
▼
开关柜由一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。以下视频具体解剖了细节：
视频
▼
（建议在WiFi下观看）
（无wifi？收藏吧！）
▼
开关柜的故障分析和对策
▼
12～40.5kV开关柜设备是电网系统中运行数量最多的一次变电设备，近年来，开关柜事故频发，造成了经济损失、人员伤亡等不好的社会影响。
其事故隐患及固有缺陷主要集中在接线方式、内部电弧释放能力、内部绝缘、发热和防误闭锁等方面，通过制定针对性的对策，开关柜、环网柜事故数量大大减少，电网运行可靠性稳步提升。
1、接线方式隐患
1.1、隐患类型
1.1.1、 TV柜内避雷器直接连接母线
根据典型设计规范要求，TV柜内避雷器须经隔离手车连接母线，而TV柜内仓位布置、接线方式多样，部分TV柜内避雷器未通过隔离手车连接至母线上，当对TV进行检修时，拉开隔离手车，避雷器仍带电，给进入仓内作业的工作人员带来触电风险。TV柜内避雷器主要有以下几种接线形式，如图2所示：
图2 开关柜接线方式隐患
1、接线方式一：TV柜内避雷器与TV安装于后仓，熔断器安装在手车上，避雷器直接与母线相连，TV通过隔离手车与母线相连；
2、接线方式二：TV柜内避雷器安装在母线室内，直接与母线相连，TV与熔断器安装在手车上；
3、接线方式三：TV柜内避雷器单独安装在后仓或前下仓，直接与母线相连，TV与熔断器安装在手车上。
4、接线方式四：TV与熔断器安装在XGN系列固定柜隔室内，避雷器单独安装在另一隔室，直接与母线相连；
5、接线方式五：避雷器、TV和熔断器都安装于后仓，避雷器直接与母线相连，TV通过隔离手车与母线相连；
6、接线方式六：避雷器、熔断器和TV安装于同台手车，避雷器接于熔断器后级。该布置方式属于错误接线，运行中一旦熔断器熔断，设备将失去避雷器保护。
1.1.2 、开关柜下柜与后柜未完全隔离
部分KYN系列主变进线开关柜、母联开关柜、馈线开关柜等开关柜的下柜与后柜未完全隔离，工作人员进入下柜可能误碰母线或电缆头带电部位，造成触电。开关柜下柜与后柜未隔离隐患如图3所示：
图3 开关柜下柜与后柜未隔离隐患
1.2、对策

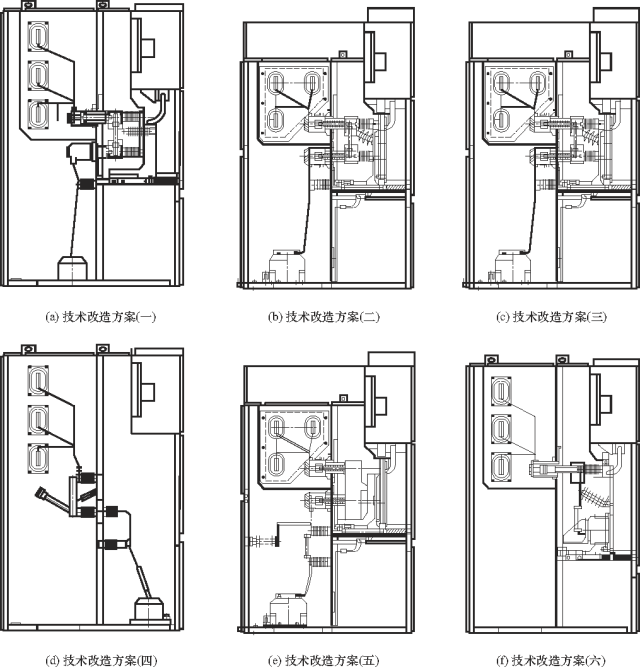

对存在接线方式隐患的开关柜进行一次接线改造。开关柜接线方式改造示意图如图5所示：
图5 开关柜接线方式改造示意图
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
